Ceyear4051信號分析儀的高精度頻率測量功能能夠測量未加調制的射頻載波信號或者連續的音頻信號的中心頻率，這對于衡量具有周期性射頻/微波輸出的信號發生器的特性是十分重要的。

圖1 Ceyear4051信號分析儀

方法一：利用測量接收模式下的頻率計數測量

測量接收機模式下頻率計數功能測量范圍覆蓋了從100kHz到50GHz內的所有頻點，測量準確度可以達到±0.100Hz，測量分辨率0.001Hz，手動模式下測量靈敏度優于-100dBm。如果被測信號頻率未知，頻率計數可以通過自動測量模式搜索整個掃寬來精確的測量載波頻率。

自動測量模式下，通常不需要調整測量參數，信號分析儀會根據輸入信號電平大小自動設置通路衰減，默認的門控時間保證了測量精度和穩定度，門控時間越大，計數穩定度越高，門控時間大于200ms時，可保證計數精度為±0.100Hz。

如果被測信號頻率是已知的，可以將【調諧頻率】手動調諧到這個頻點上再進行頻率計數的測量，測量頻寬是以106倍分辨率帶寬的掃寬進行搜索的，分辨率帶寬可以通過菜單輸入。手動測量模式在信號電平小于-60dBm的時候是非常有用的，這種情況下自動測量可能很難找到信號。當輸入信號的頻率大于100MHz的時候，手動調整模式可以提供更快的測量速度。

測量接收機模式下頻率計數測量步驟如下：

a)將信號發生器輸出與信號分析儀的射頻輸入端口相連。在測量信號源頻率精度的時候，需要注意信號源輸出功率的設置，信號源輸出功率不能超過信號分析儀最大輸入功率值（在執行頻率計數功能時，要保證被測信號沒有加入調制）。

b)將信號分析儀的10MHz 參考輸出端口與信號發生器的10MHz參考輸入端口用BNC電纜相連。

c)將信號分析儀切換到測量接收機模式下的頻率計數功能。

d)測量完成后，測量結果會在窗口中顯示，見圖2。

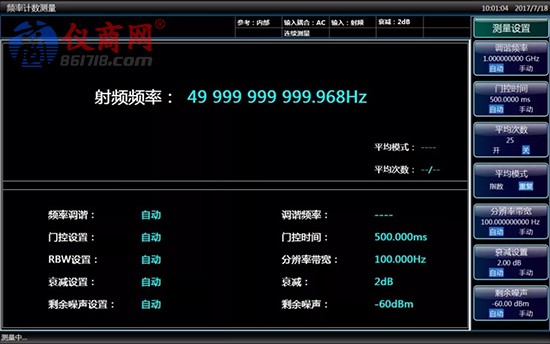

圖2 頻率計數測量

方法二：利用標記功能中的標記計數測量

Ceyear4051信號分析儀內置了標記計數功能，可實現對標記頻點的高精度測量，測量準確度可以達到±0.100Hz，測量分辨率0.001Hz，該功能位于頻譜分析測量模式的【標記功能】中。

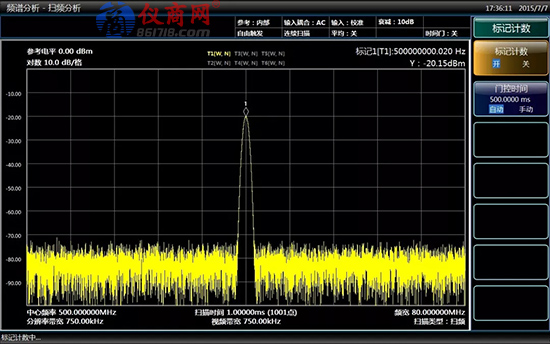

在測量過程中可以直接打開標記計數功能進行頻率測量，也可以先打開標記功能，調整頻點后再進行標記計數測量（計數是在完成一次掃描后開始的，不會在掃描的同時計數），標記計數功能同樣可以設置門控時間，測量結果會顯示在標記功能區域，見圖3。
