設置好CFG腳電平后，給RST腳一個低電平脈沖信號讓模塊復位即可進入相應模式。

 對CSM100進行寫入配置時，CSM相應引腳時序應滿足圖8要求。

圖8  配置時序

寫配置命令可以通過CSM300CFG軟件獲取。通過軟件界面選擇好需要的配置參數后，軟件下方會顯示出相應的命令幀數據，勾選代碼模式即可獲取相應的配置命令幀代碼。發送配置命令后，模塊會返回響應幀，如為0F7 0F8 001 013 01D則表示配置寫入成功。

 寫入配置成功后，CFG引腳置1，RST復位，模塊即可進入正常工作模式。

測試

 CSM100配置完成后，即可對其進行簡單的通信測試。通訊測試可準備以下工具：

電腦一臺；

USBCAN一臺；

CSM-eval評估板一塊；

CSM100模塊一塊；

CANTest、SSCOM軟件；

串口線及USB線等。

假設模塊型號為CSM100T，參數配置為：自定義協議轉換、雙向、幀頭40、幀尾1A、串口波特率9600bps、CAN波特率125kbps、濾波器不使能，其他默認。如圖9進行硬件連接。

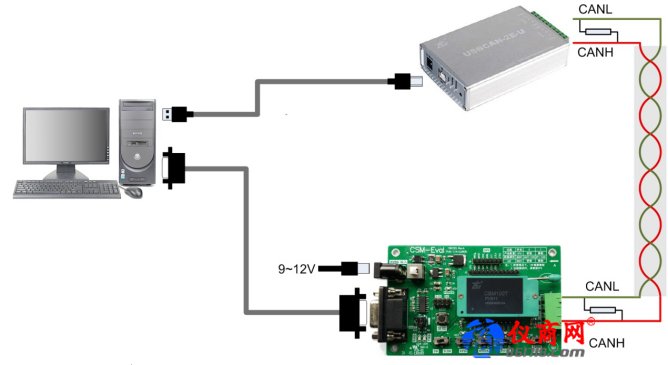

圖9  通訊測試連接圖

打開CANTest測試軟件，選擇USBCAN2設備，CAN波特率125kbps，數據發送選擇參數：標準幀、幀ID 00 00、數據00 01 02 03 04 05 06 07、單次發送10幀，如圖10。

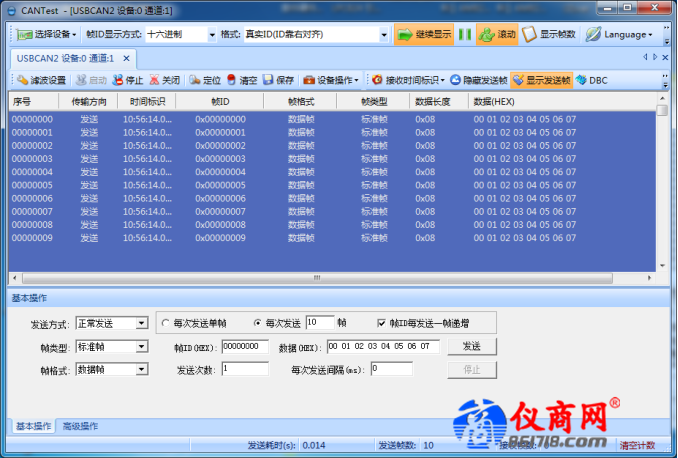

圖10  USBCAN設備軟件界面

打開SSCOM串口通訊軟件，選擇對應串口，設置波特率9600、數據位8、停止位1。打開串口后由USBCAN軟件發送數據，則串口界面收到數據如圖 11所示。若要通過串口向USBCAN設備發送數據，同樣可在字符串輸入框內輸入要發送的數據，前提是必須滿足格式要求，否則模塊將不能轉換。

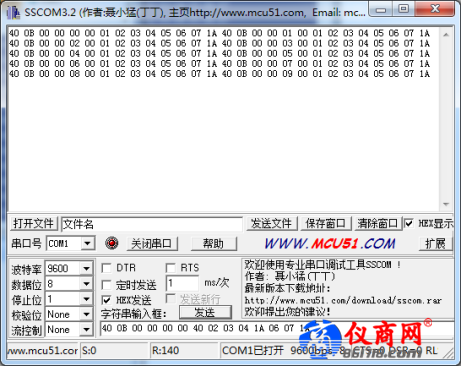

圖 11  串口接收數據

通過以上測試方式進行詳細測試后，如滿足設計需求則可應用于實際產品中去。

注意事項

模塊在“配置模式”和“正常工作”切換后應使模塊復位，否則模塊還處于原來的工作狀態；

配置時，UART的波特率為9600bps，無法更改；

CSM100、CSM100-L、CSM100V33僅支持透明轉換及透明帶標識轉換；

CSM100T、CSM100TL僅支持自定義轉換；
