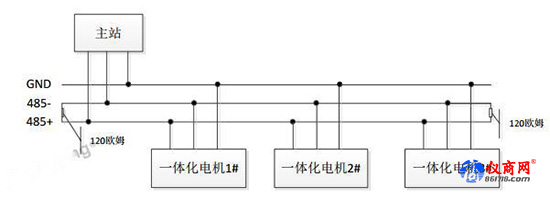

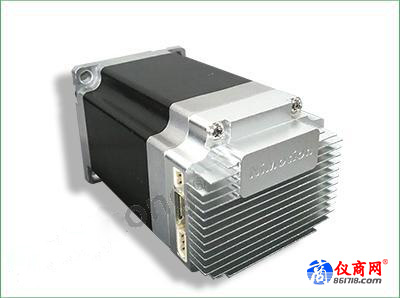

LS PLC Modbus主站可最多支持32一體化閉環步進電機從站

3.一體化閉環步進電機Modbus通信參數設置

一體化閉環步進電機通信參數設定從站地址：00、波特率:9600bps、數據位:8 停止位:1 校驗位：無;

從站地址設定范圍：0-127;

注：如需更改一體化閉環步進電機地址、波特率、網絡數據格式等參數請參閱《一體化閉環步進電機MODBUS總線用戶手冊》。

4. LSXG 5000編程軟件建立PLC工程

4.1建立新工程

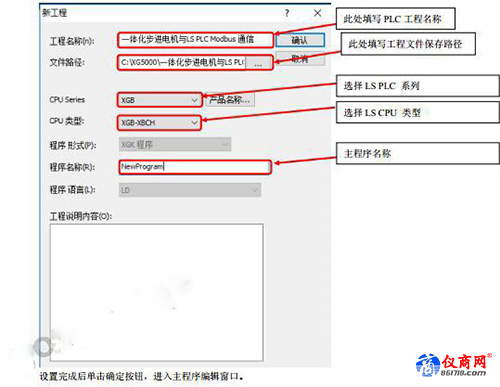

雙擊XG5000編程軟件圖標，然后在工程新建目錄選擇新工程，XG5000軟件編程窗口自動彈出新工程文件設置窗口。

4.2Cnet參數設置

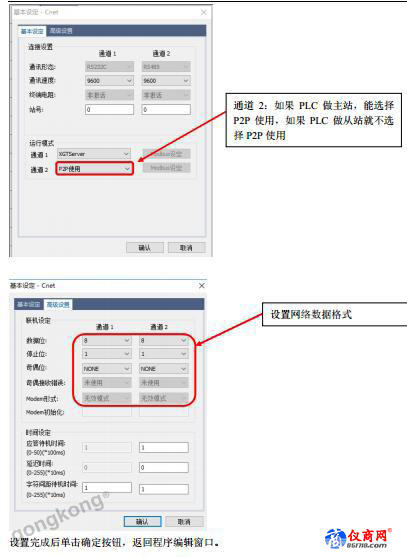

在主程序編輯窗口樹形結構處右擊“NEW PLC[B0S0內置Cnet]”自動彈出Cnet基本設定窗口。在此窗口可以設置Cnet通信模式，波特率等通信參數。在此實例中通信波特率為9600，數據位8，停止位1，奇偶校驗位NONE，本實例中選擇PLC 與一體化閉環步進電機采用Modbus協議通信，PLC為modbus主站，一體化閉環步進電機為從站，因此運行模式通道1：XGTSever，通道2：P2P使用。

5. LS PLC 程序編寫

5.1MODBUS通訊寄存器對應關系

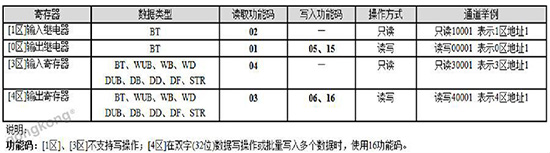

LS-XGB PLC與一體化閉環步進電機MODBUS通訊寄存器對應關系如下：

由Modbus –RTU協議中功能碼和寄存器的分布情況和LS PLC 功能塊規定可知：

讀取從站地址為0地址為21單個寄存器數據。對應報文如下：

請求報文

響應報文

如有疑問請參閱《Modbus協議的工業自動化網絡規范》和立邁勝《一體化閉環步進電機Modbus總線用戶手冊》

5.2 P2P通道設定
