GJB181A-2003 關于飛機供電特性的要求，其主要規定的就是飛機上的交流供電要求，主要是針對交流輸入端的電壓和頻率做出了規定。主要包含有輸入過欠壓保護，過欠頻保護，電壓短時中斷測試，輸入電壓或頻率的瞬變，三相電壓不平衡，交流諧波畸變模擬等測試。那么針對這些測試，下面我們介紹一款軍用航空AC-DC電源模塊的測試解決方案。

過欠壓保護，過頻率保護

GJB181A-2003有規定交流供電的典型系統是額定電壓為115V/200V，額定頻率是400Hz，最高頻率會達到2K多Hz.。IT7600電壓可達300V/600V/1200V，頻率范圍10-5000Hz。測試時，可步進增大或減小電壓或者頻率，此時觀察DC輸出端電壓是否跌落至保護。

電壓短時中斷測試，輸入電壓或頻率的瞬變

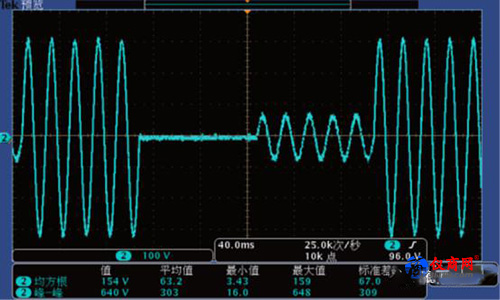

GJB181A-2003 中針對這一項內容主要是針對交流用電設備在交流電出現瞬間跌落或異常波動的情況下的運行特性。IT7600系列具備仿真交流電壓與直流偏移電壓的功能，可以模擬任意波形輸出，同時也可以仿真IEC61000-4-11標準針對電壓突降，短路中斷和電壓變化規定項目做測試。

三相電壓不平衡

GJB181A-2003中規定需要模擬在三相供電不平衡狀態下用電設備的運行特性。IT7600系列支持單三相輸出，可實現對于三相交流電源的測試應用。用戶可以根據實際需求實現Y型和△型的連接方式。在實現三相輸出的同時，可模擬三相不平衡，擴展應用范圍。

交流諧波畸變模擬

GJB181A-2003中規定需要模擬在三相供電不平衡狀態下用電設備的運行特性。IT7600系列擁有強大的諧波模擬能力，最大可達50次諧波。同時也具有強大的諧波分析功能，最高也支持量測到50次的電壓和電流諧波。

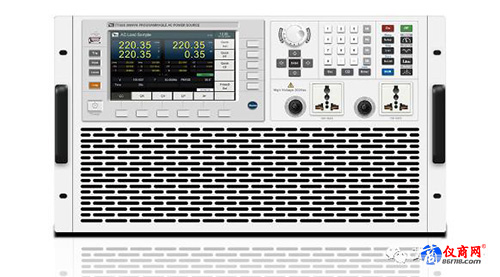

IT7600 系列高性能可編程交流電源采用先進數字信號處理技術，頻率可達10-5000Hz，內置全方位的功率表及大屏幕示波器功能。功率高達54kVA，支持主從并聯，可提供大容量的單相或三相交流輸出。IT7600 系列內建任意波型產生器, 可模擬諧波及各種任意波形輸出，同時具有強大的交流測量及分析功能，可廣泛應用于新能源、家電產品、電力電子、航空電子設備、軍事與IEC 標準測試的開發和運用等多個領域。
