一、以太網分析可以用來做什么？

隨著計算機和網絡技術的飛速發展，以太網已成為工業網絡的重要組成部分。對于設備制造商而言，網絡通信質量關系到其產品質量以及系統通信的穩定性。以太網分析能測量設備網口輸出信號的眼圖質量，時間和幅值特性指標，以及信號的對稱性?，F(xiàn)在一臺示波器就能幫助您解決這些測量。

以太網分析的測試原理主要是通過誘導信號，讓設備網口工作在特定的模式中，捕獲該網口輸出的信號，通過分析該信號的特性，來判斷設備網口的輸出質量是否符合標準?？梢宰鳛闃藴蕼y試納入產品的測試流程中，也可以為電子工程師設計穩定可靠的通信電路提供直觀的參考。

二、以太網分析具體支持哪些功能？

支持100base-TX標準的以太網信號分析；

支持以太網眼圖功能；

支持發送抖動，幅值特性，上升下降時間，占空比失真等單項測試功能；

支持完整測試功能（即是包括以上的單項測試功能），僅有該功能可導出測試報告；

自動設置測試環境，免除手動操作；

支持長時間測試統計，驗證信號穩定性。

三、以太網分析可以得到哪些結果？

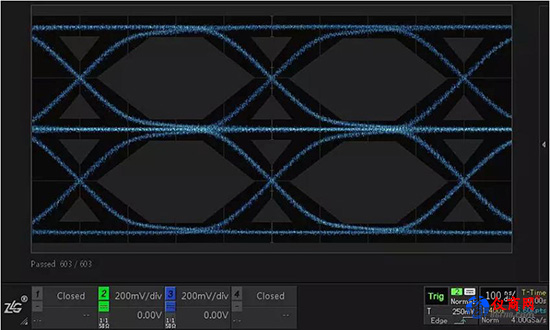

以太網眼圖分析界面如圖1所示：

圖1 以太網眼圖分析界面

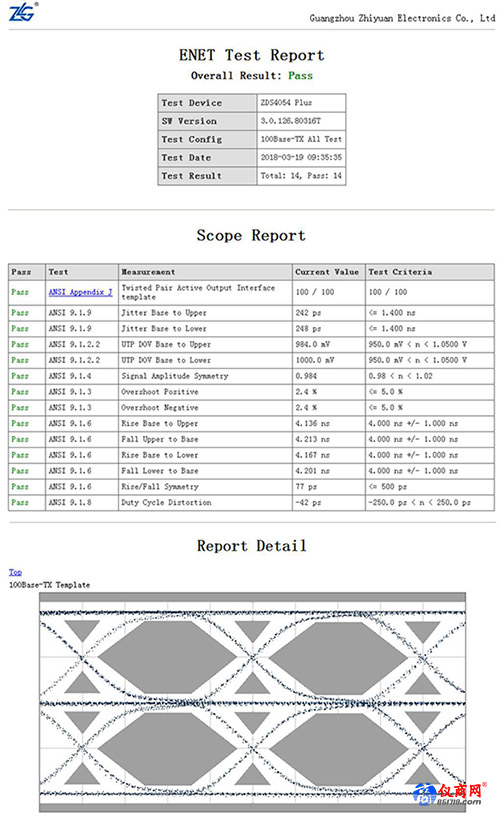

完整測試后的數據報表可直接導出，支持網頁報表“html”數據格式，如圖2所示為導出的網頁報表文件截圖示例。

圖2 網頁報表示例

四、如何獲取這個功能？

需要下載最新的固件升級，固件鏈接如下：

http://www.zlg.cn/data/upload/software/Osc/ZDS3000Plus_ZDS4000Plus-3.0.153.80518.zip

所有的ZDS4054 Plus用戶均可直接升級。如您需要技術支持，請致電400-888-4005。
