5G時代，大量數據的可靠和快速傳輸，將滲透到物聯網及各種行業，促使物聯網技術與傳統產業服務深度融合，促進傳統產業的革命性轉型。未來，5G與物聯網的深度融合，高度智能聯網設備和傳感器的遠距離交互，將催生真正的“萬物互聯”,更大限度地釋放數據潛能，為數字經濟發展注入無限活力。

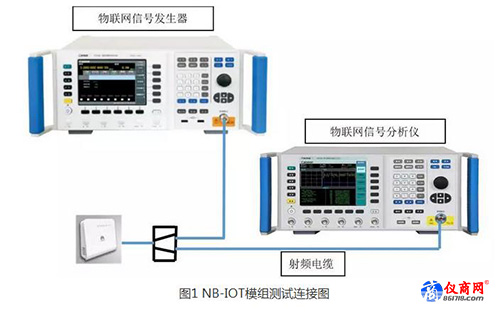

圖1 NB-IOT模組測試連接圖
中電儀器研制的5G移動物聯網綜合測試系統包含5293A物聯網信號發生器和5292A物聯網信號分析儀兩部分。本系統具備CW信號、通用矢量信號模擬和分析；具備NPSS、NSSS、NPBCH、NPDCCH、NPDSCH等NB-IOT物理信道分析解調；2G、3G、4G等標準通信信號解析等功能。可以提供目前行業急需的NB-IOT移動物聯信號模擬功能，支持用戶的仿真數據導入，提供各種同步方式，驗證物聯設備的接收性能；同時系統支持當前各種NB-IOT移動物聯信號提供多域解析測試，解決目前行業各種NB-IOT物聯信號進行合格性判別和驗證難題。
系統基于全制式全覆蓋的測試能力可全面解決物聯網產業鏈的測試難題，具體包括芯片模組測試、基站綜合測試、產線測試等多個環節。典型測試場景如下：
1、發射機指標測試：
UE發射功率UE指的是NB-IOT的終端產品，包括NB-IOT模塊以及使用了這些模塊的各種終端。
UE占用帶寬，占用帶寬指的是分配信道之內測量的99%積分平均功率時對應的信號帶寬。

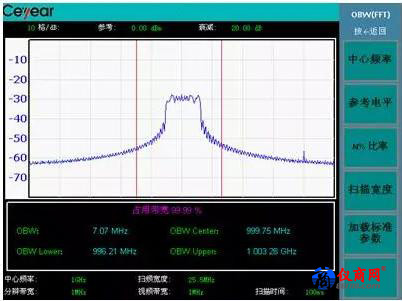

圖2 NB-IOT下行信號占用帶寬典型測試
UE發射ACLR相鄰信道泄漏比，這個測試用來判定終端產品是否有可能對相鄰(或高或低)信道中的接收機產生干擾。

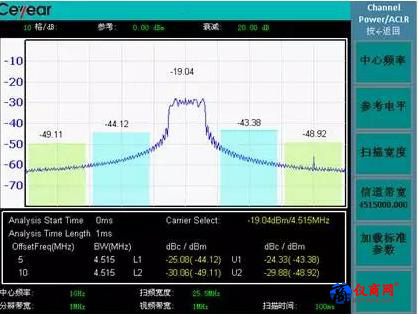

圖3 NB-IOT信號ACLR測試實例
UE發射調制分析，如果需要進一步測量物聯網產品的射頻性能，可進行星座、EVM誤差、不同子載波的EVM、幀匯總等矢量性能分析。
2、接收機指標測試
接收靈敏度，這是非常重要的接收機測試項目，射頻信號源輸出一個額定功率的物聯網信號到被測接收機，查看被測接收機的誤碼率。根據NB-IOT標準規定的指標，進行測試和判斷。

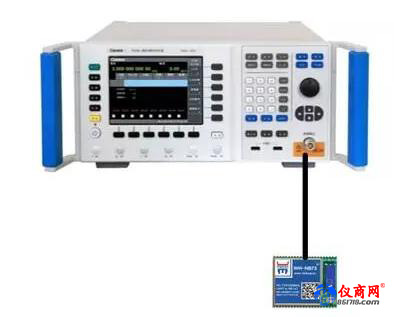

圖4 NB-IOT終端接收機指標測試
