Site Master 是日本安立（ ANRITSU ）公司生產的一種手持式電纜和天線分析儀，具有體積小、操作簡單等特點，便于技術人員在現場對天饋線進行測試。 Site Master 采用頻域反射計技術，可測量天饋線的駐波比、饋線的回損、纜線的插入損耗及進行故障定位（ Distance To Fault ），并可與計算機相連，通過在 Windows 環境下運行的軟件可對其數據進行管理和分析，加上可選的功率計配件后還可以測量基站的發射功率。 Site Master 分單端口和雙端口兩種，其基本功能相同，而雙端口的 Site Master 可測量天線的隔離度。 Site Master 主要有以下幾種型號： S331A 、 S120A 、 S235A 和 S251A ，其中 S331A 是單端口的，其余 3 種都是雙端口的，它們的工作頻段是 S331A ： 25--3300Mhz ， S120A ： 600--1200 Mhz ， S235A ： 1250--2350 Mhz ， S251A ： 625--2500 Mhz ，在測試時根據基站工作頻段的不同來選擇不同型號的 Site Master 。 Site Master 測試儀的主要配件有 22N50 N （ m ）型精密開路 / 短路校準件、 SM/PL N （ m ）型精密 42dB 負載校準件、 15NNF50-3.0A 3 米測試端口擴展纜線、 510--90 N （ m ） --7/16 （ f ）轉接頭、 510--92N （ m ） --7/16 （ m ）轉接頭、 Option 5 功率顯示模塊、 5400—71N50 功率檢測器、 42N50—30 50 瓦衰減器。其中 22N50 N （ m ）和 SM/PL 校準件是用來在測量前對測試端口進行校準的， 15NNF50-3.0A 3 米測試端口擴展纜線是方便測試儀端口與室內跳線相連的， 510--90 N （ m ） --7/16 （ f ）和 510--92N （ m ） --7/16 （ m ）轉接頭是測試儀的測試端口或 3 米測試端口擴展纜線與 7/16 （ f ）或 7/16 （ m ）型接頭相連用的轉接頭（如 RBS200 基站的發射跳線的接頭， RBS2000 基站的室內跳線的接頭）， Option 5 功率顯示模塊、 5400—71N50 功率檢測器、 42N50—30 50 瓦衰減器是用于檢測基站發射功率的。

下面介紹用 Site Master 對天饋線進行測試和維護的方法。

1、 測量天饋線的駐波比和回損及進行故障定位。

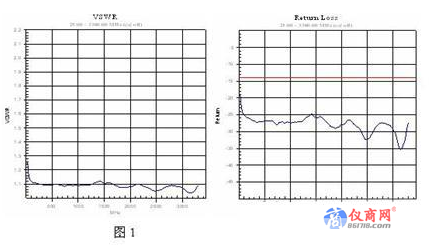

Site Master 可在頻域范圍內測量天饋線的駐波比和回損，如圖 2所示
