在傳統的網絡規劃領域中，目前存在以下問題：傳統的傳播模型在立體復雜場景下的預測無法與實測相匹配；小站部署環境復雜，依賴傳統的傳播模型難于準確預測。

傳統經驗傳播模型預測平均標準差超過11dB，業內3D 射線追蹤傳模的工程實際應用預測誤差大于9dB, 基于現有技術進一步提升仿真精度非常困難。

立體空間缺少有效的無線信號測量技術支撐高精度傳模構建。而80%的話務發生在室內，80% 的室內話務由室外站吸收，網規網優已經不滿足于平面的室外覆蓋預測，迫切需要高精度3D 傳播建模技術。

在無線電事業領域，目前存在以下問題：

（1）隨著無線電事業迅速發展，需要管理和維護空中電波秩序，保障復雜電磁環境下的無線電波安全，以促進社會經濟健康發展。

（2）隨著世界格局的變化，信息戰及電磁戰也已經上升到關系國家安全的層面，為了打贏未來高科技的信息化戰爭, 滿足特殊部門執行任務的需要, 及時排除干擾, 打擊敵方目標, 迫切需求能快速布署的無線電監測、測向、定位技術。

建立應急監測、定向、干擾查處機制, 空中無線電監測測向系統作用將尤為重要。

本方案創新性地以無人機平臺搭載高端測試設備，實現了3D 建模技術以及頻譜監測、定向、干擾定位等功能，一舉打破多個領域存在的技術屏障。

系統架構

基于無人機平臺的頻譜監測及定位系統包含以下5 個子系統：

? 機載無線信號掃描子系統

? 高精度慣性導航子系統

? 信息回傳子系統

? 干擾定位子系統

? 天線測量子系統

無人機平臺在借助于高精度慣性導航子系統確保自身定位可靠性的同時，通過機載無線信號掃描子系統收集三維空間的頻譜信息并通過信息回傳子系統將采集到的數據傳輸?shù)降孛婵刂平K端，并在終端上使用干擾定位子系統和天線測量子系統對采集到的信息進行分析并得出相應的測試結果。

1）機載無線信號掃描子系統

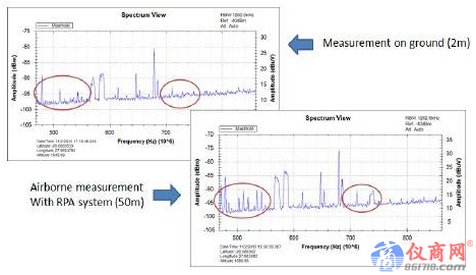

可對2MHz-3GHz 無線信號進行高速掃描，獲取經緯度及高度3 個變量組成三維信息，每個經緯度及高度信息對應一張測量頻譜圖，測試數據如下圖所示：

測試分析：在同一經緯度下，2m 與50m 不同高度的頻譜信號強度存在明顯差異，在480MHz~560MHz 及700MHz~720MHz 頻率處，50m 高度信號接收強度明顯高于2m，同時產生了許多2m 高度未測試到的信號。

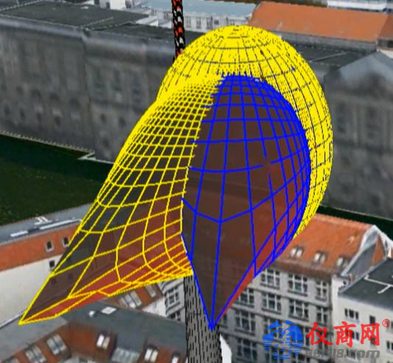

測試結果：通過機載子信號掃描，能夠測量到不同高度下的無線信號分布情況，通過3D 建模的方式將測試信息展現出來并用做頻譜監測或干擾定向、定位分析。
