數字示波器深存儲有助于保持高采樣率，進而確保捕獲具有高分辨率（甚至包括細節）的長波形。用戶可以確信自己不會遺漏任何細節。他們能夠查看更長時間并快速找出信號異?；蛑匾录?

嵌入式設計是現今電子系統中不可或缺的一部分，涵蓋模擬信號以及來自串行及并行總線的信號。在調試此類設計時，常見挑戰在于同時捕獲足夠多的慢速信號及快速信號成分（具有足夠的分辨率），以便放大并查看信號細節。足夠的分辨率非常重要，用以確保不會遺漏任何重要的信號事件，比如短時脈沖波干擾或者其他可能導致設計故障的異常。

測試與測量解決方案

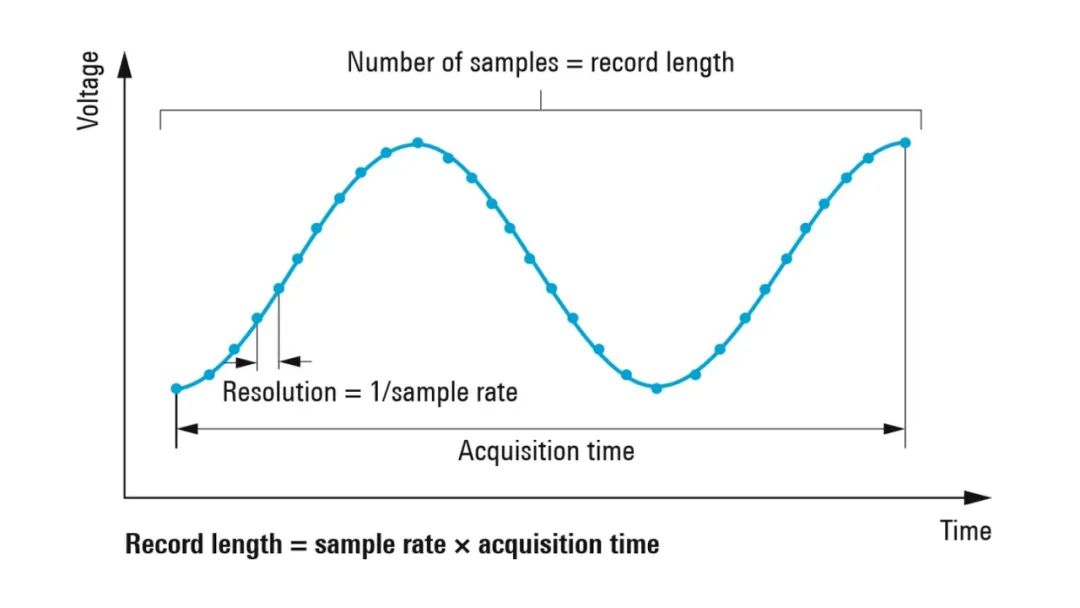

具有深存儲的示波器可以有效解決此問題。采樣率、記錄長度以及采集時間之間的關系如圖所示。

存儲深度與采樣率的關系

示波器的存儲深度指單次采集支持的最大記錄長度。存儲深度越深，則可在更長的捕獲時間內保持更高的采樣率。這將提供更精確可靠的測量，并且使用戶更加確信自己不會遺漏任何重要的信號事件。

應用示例

在分析電路板接通時的開關電源瞬態或啟動流程等慢信號事件時，需要查看更長時間的信號。在同時查看快速信號和慢速信號并實現信號成分（比如嵌入式設計的模擬和數字信號）關聯分析的情況下，高分辨率以及深存儲至關重要。再比如分析信號頻譜：頻率分辨率取決于可用于分析的信號時長。分析時間越長，頻率分辨率越高。此外，采樣率越高，用戶可查看的最大頻率越高。

分段存儲：采集一定數量的信號段

在使用分段存儲的信號采集過程中，可用內存被分成多個內存段，每個內存段都由一定數量的樣點組成。用戶可根據信號的屬性定義內存段的長度，比如基于協議消息的數據包長度。在觸發點，關注的數據將保存到內存中，并包含觸發時間戳。用戶不感興趣的時間段則不進行采集。因此，用戶可以充分利用內存，并記錄遠多于單次采集的相關數據。

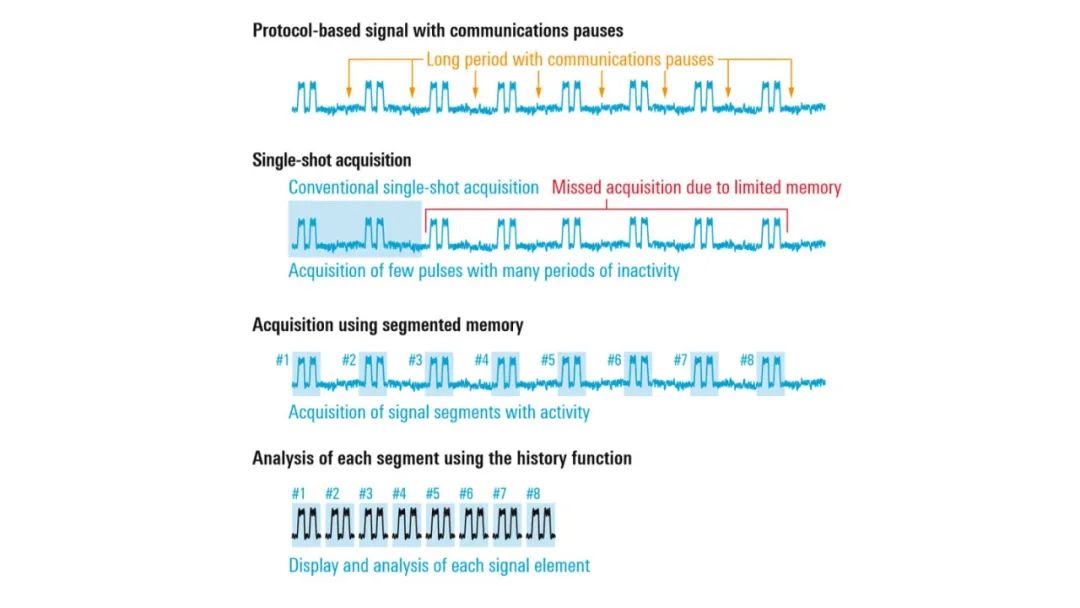

單次采集與分段采集比較

歷史功能：回放

只有觀察信號序列的歷史趨勢，才有可能找到問題的真正原因。示波器的歷史模式使其成為可能。采集可隨時停止，并且用戶可以使用全面的示波器功能即時分析過去的測量數據。每個波形具有一個時間戳，清楚地標識事件發生的時間。

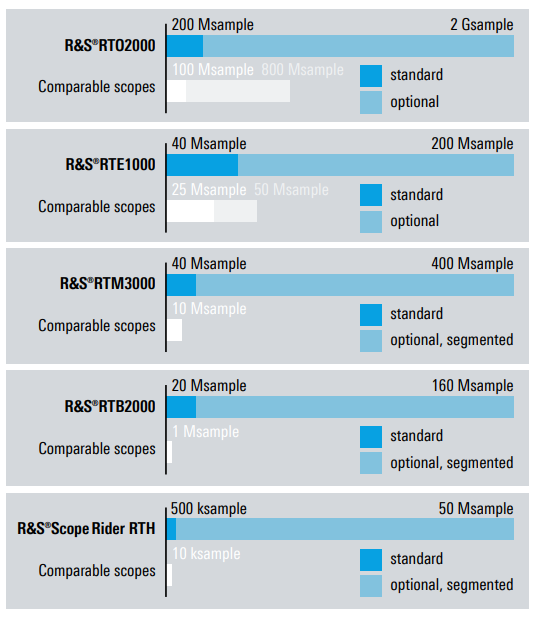

同類儀器對比

羅德與施瓦茨的示波器比同類儀器提供更大的存儲深度。內存升級選件提供了更大的優勢。
