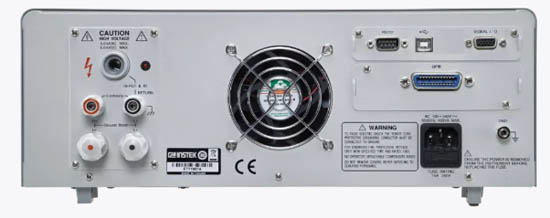

圖十一：固緯GPT-12000系列后面板

絕緣桌墊、絕緣地板、絕緣手套、護目鏡等安全措施一個不能少，也由于操作時須戴絕緣手套，所以耐壓測試儀器不建議采用觸控屏幕的操作接口設計。

從研發到產測的測試計劃及設備布建

研發階段：透過破壞性實驗，了解絕緣材料余裕度。安規分析儀須具備V-I曲線掃描功能，確認絕緣崩潰。接下來透過統計功能，計算平均值，設定產測允收標準。可回顧圖七的絕緣崩潰V-I曲線，統計分析請見圖十二。GPT-12000/15000系列提供屏幕快拍功能，可儲存測試畫面，簡化您制作測試報告或產測的標準作業流程(SOP)的工作以節省時間，產測的布建：當制程穩定、良率高時，可透過多信道的掃描盒或多信道的安規分析儀(請見圖十三)來提高產測的效率，產測的安規分析儀若支持U盤的設定復制功能，則可以節省產線的測試布建時間。

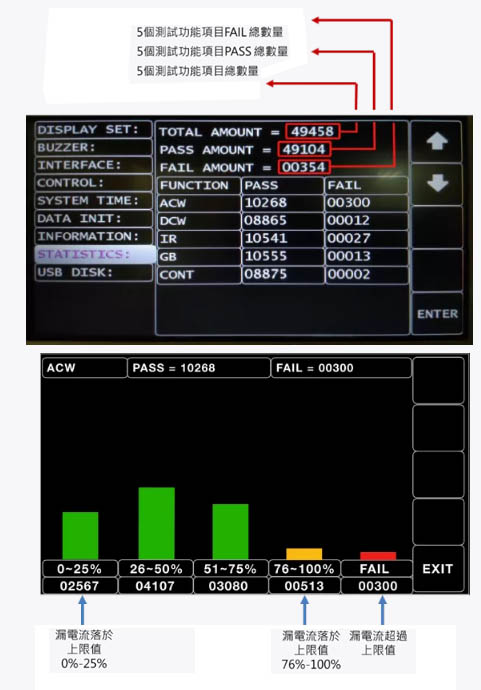

圖十二：統計分析

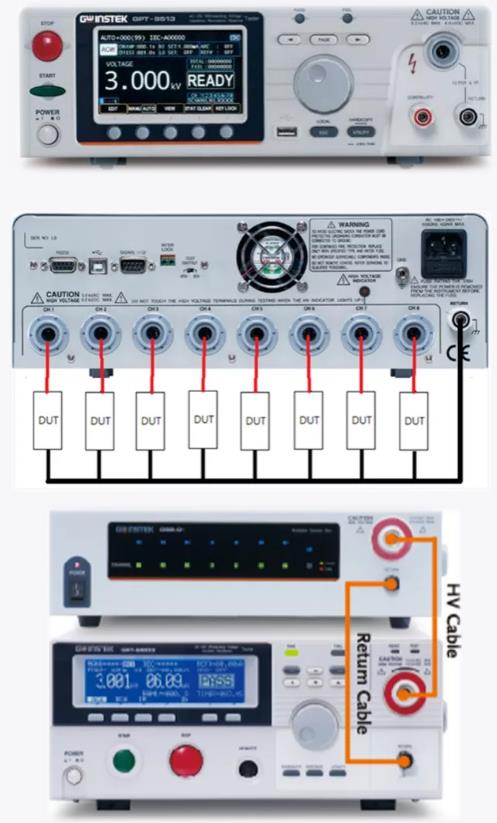

圖十三：圖左多信道GPT-9500系列

圖右GPT-9800系列搭配掃描盒

結　論：

選擇符合最新安全標準IEC 61010-2-034:2017的耐壓/絕緣測試設備并正確的接地是保障使用安全的第一要?jiǎng)?wù)，應用層面的不二法門便是了解測試標準與儀器工作原理，透過這十個問題的釋疑希望對安規工程師的工作有所幫助。而根據臺北市2017~2019年的統計，電氣因素造成的火災占20.1%(783件/2560件)，電氣因素火災造成的傷亡為受傷29人占46.8%、死亡15人占34.1%，從這些數據我們更期盼安規工程師能為產品的電氣安全嚴格把關，讓這些不幸事件可以降到最低。
