前言綜述

儲能是指通過介質或設備把能量存儲起來，需要時再釋放的過程，通常儲能主要指電力儲能。其中以鋰離子電池為主的電化學儲能發展最為迅猛。

作為全球電氣測量領域的領跑者， HIOKI日置從風光發電端的能量轉換、儲能PCS系統、儲能電池檢測等，提供多場景的儲能測量解決方案，以滿足儲能電流大型化、高電壓、電池安全使用等現場測試需求，助推儲能設備的創新研發和儲能安全可靠性的提升。

日置儲能PCS變流器測試方案

為新能源轉換及并網“把關”

儲能變流器，又稱雙向儲能逆變器PCS（Power Conversion System），是實現電能雙向轉換的裝置，既可把蓄電池的直流電逆變成交流電，輸送給電網；也可把電網的交流電整流為直流電，給蓄電池充電。

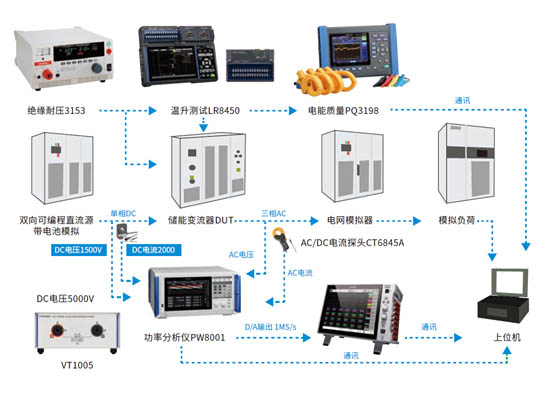

儲能PCS變流器是并網的核心關鍵設備，日置提供符合國家《GB/T 34133-2017儲能變流器檢測技術規程》的儲能PCS變流器測量整體方案，涵蓋以下多個測試項目，幫助客戶輕松勝任能源轉換效率和電能質量的檢驗，為新能源并網的穩定性保駕護航。

日置儲能PCS測量解決方案與產品

1、PCS測試規程—功率及效率測試

日置的功率分析儀PW8001，是高精度高帶寬的旗艦機型，精度高達0.01%rdg+0.02%range，不僅可測量 50 Hz/60 Hz，還具有 DC 和50 kHz 等頻率帶寬的出色測量精度， 可精確評估功率轉換效率。

用于整流效率檢測、逆變效率檢測、待機損耗和空載損耗檢測、功率控制檢測、功率因數檢測、電網頻率和電壓適應性檢測、低電壓穿越能力檢測、防孤島保護性能檢測等測試項目。保證發電效率的同時，可測知電流電壓波動會否導致風電或者光伏機組停止運行的能力。

PW8001 具備采樣速率 18-bit, 15 MHz , 抗干擾性（CMRR） 110 dB/ 100 kHz的高采樣性能和抗干擾性，在充放電檢測，檢測電流電壓誤差、穩流穩壓精度檢測中發揮獨有的檢測優勢。

2、安規檢測-絕緣耐壓檢測

儲能變流器PCS的安規檢測，測試項目有：施加工頻耐受電壓的方法驗證成套設備承受暫時過渡電壓的能力及固體絕緣的完整性；電氣間隙和爬電距離檢測。

日置的自動絕緣/耐壓測試儀3153，是一款A(yù)C/DC耐壓和絕緣試驗一體化的機型。可全遠程控制實施耐壓測試(AC/DC5000V，100mA) ， 絕緣電阻測試（DC50V～1200V，?9999MΩ），基本精度±4％rdg；并通過PWM控制方法，產生精確的測試電壓；適用于儲能變流器整機和單個電子器件的絕緣耐壓檢測。

3、電能質量檢測

電能質量檢測關系到新能源并網發電系統的安全性和可靠性，是非常重要的檢驗環節。GB/T 34133-2017 標準的電能檢測，涵蓋“電流諧波檢測，電壓諧波檢測，電流間諧波檢測，電壓間諧波檢測，閃變檢測，三相不平衡度檢測，輸出電壓偏差檢測，輸出頻率偏差檢測，電壓動態瞬變值檢測，電能質量事件記錄“等測試項目。

日置電能質量分析儀PQ3198, 在電能質量檢測上具有一定的優越性。它具備準確捕捉各種電源異常的測量能力，符合國際IEC61000、GB高標準，具有高精度、高頻寬，支持三相AC和DC雙系統測量、數據同步和遠程監控等特點。

PQ3198應用免費電能質量分析軟件PQ ONE，可以直接生成符合國家標準的報告，幫助用戶輕松準確的進行電源分析，排除電能故障。

4、 儲能變流器波形分析和 輸入輸出特性評估

使用日置存儲記錄儀MR6000，按GB標準記錄短路電流波形與數據，記錄儲能變流器保護動作時間。MR6000是存儲記錄儀的革新機型，模塊的精度0.1%，0.3%，0.5%, 結合高速模擬單元U8976，可擁有最高的采樣速度進行200MS/s的絕緣測量，并能實時保存，長時間記錄儲能變流器電壓和電流波形。

可輕松勝任記錄和分析充放電轉換時間檢測，并離網切換檢測，短路保護檢測，極性反接保護檢測，直流過欠壓保護檢測，離網過流保護檢測等測試項目。

結語

碳中和承諾為我國新能源跨越式發展吹響了號角，能源轉型升級和構建新型電力系統，系國家發展的核心戰略之一。

國家2021年《關于加快推動新型儲能發展的指導意見》預計2025年，綠色儲能達30GW以上。以電池為代表的儲能設備市場需求激增，儲能發展機遇空前。

站在世界測量領域的前沿陣地，HIOKI日置始終與客戶一起，積極推動綠色清潔能源和儲能更廣泛的應用，致力于為客戶提供先進可靠的測量解決方案，助推創新，守護用能安全，助力碳達峰碳中和雙碳目標的實現。
