工業鉑電阻是中低溫區最常用的一種溫度傳感器。其主要特點是測量精度高，線性度好，性能穩定，廣泛應用于工業測溫領域。

1、工業鉑電阻測溫原理及材料

鉑電阻測溫是基于金屬鉑的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。采用特定純度的鉑絲作為感溫元件。

2、工業鉑電阻的結構

（1）線繞式元件

線繞式鉑電阻元件用Φ0.02mm - Φ0.05mm 的鉑絲繞成螺旋彈簧狀，再裝入基體的縱向孔內，然后采用微電弧焊接，使鉑絲與引線連接，孔內填入氧化鋁粉，端部采用釉封裝。

（2）膜式元件

膜式鉑電阻元件是由鉑箔自積淀于瓷基體表面而形成的。

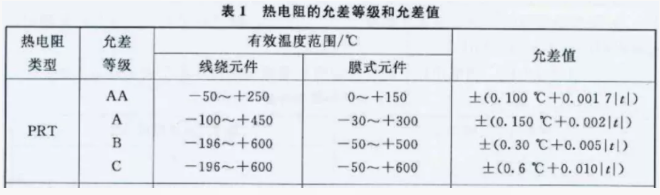

由于結構和輔助材料的不同，因此可承受的溫度范圍也不一樣。詳見JJG229-2010工業鉑、銅熱電阻檢定規程（表1）。

3、工業鉑電阻的線制

工業鉑電阻分為兩線制，三線制和四線制，分別適用于不同的測溫精度場合。

A）兩線制

RL為引線電阻。兩線制測量方法測量的電壓為V，激勵電流為IR，因此測量得到的電阻為V/ IR =R+2 RL。因此兩線制測量方法誤差大，包含了兩根引線的電阻，無法消除。

B）三線制

工業生產中，熱電阻溫度儀表大多是采用不平衡電橋來進行測量的。因此工業鉑電阻設計成三線制，接入不平衡電橋的兩個不同的橋臂上，測量電阻時，可以相互抵消一部分線阻的影響。如果需要準確三線制鉑電阻的電阻值，需要按照J(rèn)JG229-2010工業鉑、銅熱電阻中推薦的兩次測量法，改接成四線制測量，可消除引線電阻的影響。

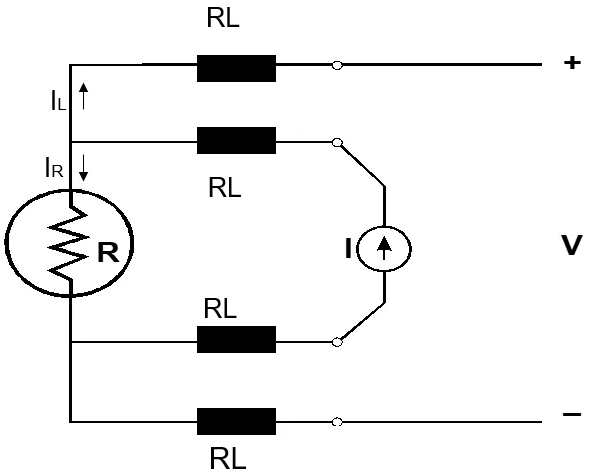

C）四線制

四線制的測量，首先由電壓表測出鉑電阻兩根引線右側的電壓，由于電壓表內阻近似為無窮大，則可以認為鉑電阻兩側電壓就是V，而電流端已知了激勵電流，即可算出鉑電阻的真實電阻值，從而消除了引線電阻的影響。

因此四線制是最準確的鉑電阻測量方法。

福祿克專用測溫儀支持2線，3線及4線制測量，電流自動換向，消除雜散熱電動勢的影響。
