2020 年您需要了解的所有低功耗藍牙 (BLE) 信息

我們生活在一個幻想與現實輝映、科技與人文交織、個體與整體相融、隱私與透明平衡的空間里。在萬物互聯的世界，一切趨向足夠出色，且性能完美的可穿戴設備，已然一步步實現在我們的身邊。

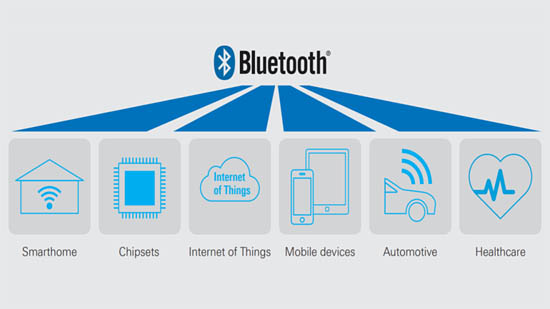

可穿戴設備通常被定義為物聯網技術最直接的落地應用之一，隨著創新技術的不斷發展，可穿戴設備的形態日趨多樣化，帶動了整個物聯網產業鏈的商業化延伸，而低功耗藍牙(BLE)又是可穿戴設備中應用最廣泛的無線連接技術。過去十年間，相關用例從連接電腦外圍設備擴展到與可穿戴設備進行全面通信和更多其他應用。最新版 Bluetooth®規范(5.0、5.1、5.2)進一步涵蓋了 IoT 領域的更多應用。

相較經典藍牙，BLE在保持同等通信范圍的同時，顯著降低功耗和成本，是將不同傳感器、外圍設備和控制設備連接在一起的理想選擇。從智能家居、智慧城市、智能工業等領域，BLE給人類提供了一個無限可能的智能生活場景，在我們身邊曾經簡樸、分割的一切，現在都開始連接，并且變得智能。

無可否認，在低功耗藍牙技術的發展和推動下，"人機交互"，甚至"人機共生"將成為我們當下和未來生活的常態。

由于低功耗藍牙智能設備越發強調外形緊湊小巧與高集成度，對其測試測量的方法也因此有了更高的標準，而空口測試 (OTA)當仁不讓的將獲得更多的關注。但為了優化測試程序，所有方法優勢互補才是最佳選擇。

藍牙聯盟 (Bluetooth SIG) 通過認證流程的各種測試用例確保設備具備協同工作的能力，以及在其交換中具有合格的質量和性能，完成聲明后方可獲得藍牙標簽進入市場。

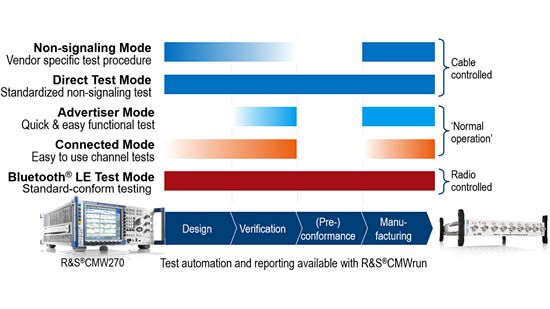

讓我們先來先來認識一下針對低功耗藍牙的幾種測試方法：

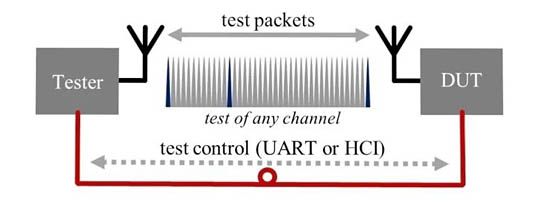

直接測試模式

直接測試模式(DTM-Direct Test Mode)是一種用于低功耗藍牙射頻性能測試的模式，也是藍牙核心規范的一部分，任何符合藍牙核心規范的芯片都能進行DTM測試。

DTM通過測試儀器直接連接藍牙設備控制接口，執行測試項目，自動完成和藍牙模塊之間的交互命令和藍牙參數設定， DTM可以用于研發、預認證和一致性生產之中，是目前符合BlueSig 規范的藍牙低功耗測試方法。但是缺陷也十分明顯，DTM方法需要額外的控制線通過HCI或UART協議對藍牙待測件進行測試，這增加了額外的復雜度，特別對于需要測試不同芯片的實驗室來講，是很痛苦的。并且不同芯片對于DTM的開放程度也不一樣，這樣使得業界迫切需要新的方法來改善低功耗藍牙產品測試的方法。

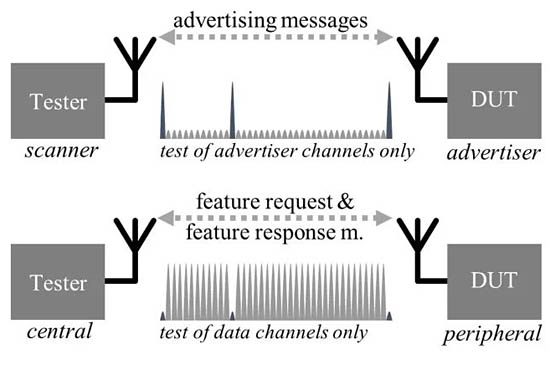

廣播測試模式

市場上的一些低功耗藍牙設備體積很小，如果要進行DTM測試需要對產品進行破壞，而且部分低價值產品也不會預留測試接口。比如有些智能手環和移動標簽，R&S®CMW因此提供了廣播模式下的射頻測試方法。即在正常運行條件下，通過R&S®CMW對藍牙設備在3個廣播信道上發射和偵聽的高、中、低信道進行偵聽和響應，進行發射和接收測量，并確定誤包率 (PER) 和靈敏度級別。

廣播測試模式的優勢在于，所有低功耗藍牙設備都可以進行測試，無需額外的產品配置和線纜連接。但該模式只允許基于任意廣播數據包對三個廣播信道進行測試，并且測試時間無法控制，完全取決于待測件的信號廣播周期，因此僅適用于產品的生產測試、質量檢驗和整機性能的快速功能測試。

基于連接模式的測試

對于暗室測試和簡單功能測試而言，通過DUT 和綜測儀采用真實連接進行測試，是最簡潔的解決方案，此方法不需要對設備進行任何特定修改或配置。在射頻測試中，測試儀作為主設備，設置一個與被測設備的連接，使用預定義的控制命令來測試藍牙設備，測試儀可在所有數據信道上完成環路測試。

但這種模式的缺點，是無法按照低功耗藍牙測試規范的要求，使用具有專用Payload長度和特定Pattern的數據進行射頻測試，也無法在廣播信道上進行測試。

新的BLE測試模式
