根據GSA(全球移動供應商聯盟)的統計數據,截至2020年1月,全球已經有34個國家部署了61個商用5G網絡,119個國家的348家運營商宣布他們正在投資5G。由此可見,全球運營商的5G基站部署需求是巨大的。
此外,無線接入網也出現了變革,例如最近迅速火起來的O-RAN也給小基站提供了新的選擇。
那么,面對基站需求和眾多新技術的加入,
我們應該如何進行基站的測試呢?
下面請?jiān)试S小K介紹今天的主人公
5G基站測試?yán)鳌?

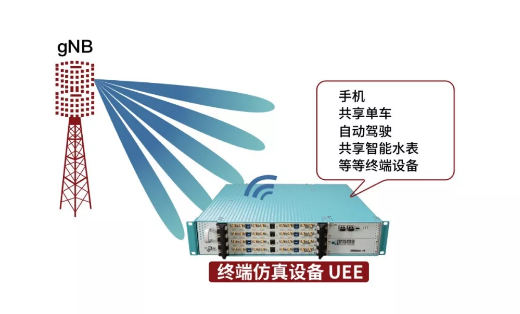

終端模擬器,簡稱UEE(UE Emulation)
什么是終端仿真器 UEE?
UEE簡單來說就是模擬接入基站(下面簡稱gNB)的終端設備,用來測試gNB是否符合3GPP標準,是否能夠在真實網絡環境中滿足終端的種種業務需求。
那么問題來了:
為什么非要用終端仿真器?
直接用實際的終端設備測試不行么?
gNB測試分為哪幾步?
gNB的測試方案是什么?
O-RAN的測試方案又是哪些?
針對不同測試需求如何靈活配置,等等……
下面請聽小K一一解答
為什么非要用終端仿真器?直接用實際的終端設備測試不行么?
從時效性,可重復性和大話務量三個方面來看,實際的終端設備都無法滿足gNB測試的需求。
時效性
在功能測試中,基站和手機終端都是遵照3GPP規范。例如,在新功能和特性上,如果使用商用終端測試,首先需要此終端能支持這個新特性。但是終端和芯片在標準跟進上沒有這么快,還不支持這個新特性。這時,終端模擬器就可以發揮作用了。
可重復性
在負載測試中很重要的一點就是測試結果的可重復性。如果使用真實終端來測很難控制結果的可重復性,比如gNB使用新的特性,需要測試對于用戶體驗是否有提升。如果使用真實終端測試,由于測試結果的可重復性低,難以評估新特性對用戶體驗的真實提升度。
大話務量測試
例如負載測試的大話務量話務模型測試,如果使用真實終端測試,首先終端環境搭建很困難。另外,如何控制如此多終端、終端間干擾等因素都會對測試結果造成不確定性的影響。

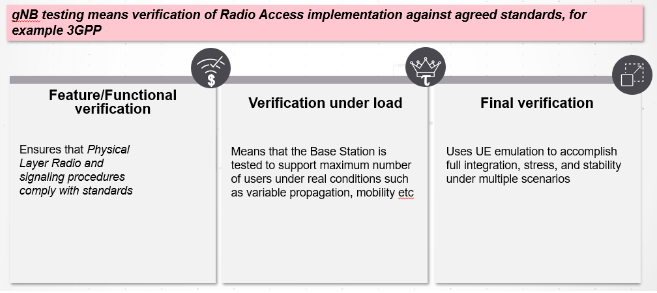

gNB測試分為哪幾步?
1. 功能性驗證
包括仿真單個UE在基站注冊,物理層測試等。通過這些測試gNB是否符合3GPP標準要求。
2. 負載和壓力測試
大家可以理解為使用多UE驗證基站。基站實際在網絡中部署會為很多終端服務,對gNB測試時也需要用大量終端來驗證。測試gNB是否可以為這多終端服務,終端用戶的用戶體驗如何,QOS如何等等。這些都需要我們?cè)贚oad的條件下來驗證。
3. 最終驗證
仿真現實網絡中的使用場景。在現實網絡中,不同終端在做不同事情,有的終端在上網,有的在FTP,有的在看流媒體視頻。我們需要在實驗室中把這個復雜的場景抽象成一個話務模型(Traffic Model)。用這個Traffic Model測試gNB對模型中各種話務的承載情況,用于不同業務終端的體驗如何。
