?     調節好電流探頭和電壓探頭的探頭比率后，點擊【Analyze】進入電源分析測試界面，在【功能】中選擇【開關損耗】點擊【參數配置】進入?yún)?shù)設置界面，如下圖5 所示。參數設置用于判定開關的狀態，需要進行設置的參數有電壓通道、電流通道、參考電壓、參考電流和導通計算選擇。

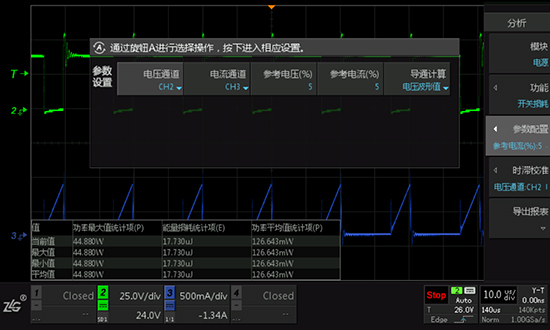

圖5 開關損耗參數設置

?     計算結果表格如圖6所示。

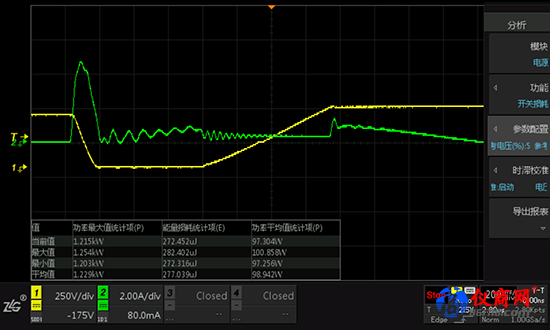

圖6 開關損耗測量結果

當前值：該行結果為當前樣本的計算結果。

最大值、最小值和平均值：統計結果，可以使用 Clear 進行清除并重新開始統計。

功率最大統計項(P)：瞬時功率最大值。

能量最大統計項（E）：與瞬時功率對應的能量，其時間是一個采樣間隔。

功率平均值統計項(P)：整個樣本平均功率。

有的工程師會問了，這么多的功率值我主要參考哪個值呢？小編建議是以當前值為參考值哦。

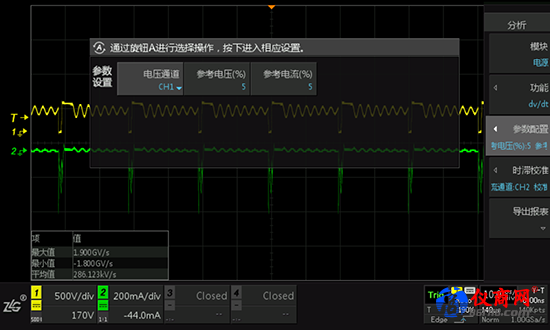

圖 7  dv/dt 或 di/dt 效果圖

其中黃色為 dv/dt，綠色為 di/dt。

參考電壓——用來識別導通狀態。當電壓值小于波形最大電壓的參考電壓百分比時，認為該狀態為導通狀態。

參考電流——用來識別關閉狀態。當電流值小于波形最大電流的參考百分比時，認為該狀態為關閉狀態。

參考電壓和參考電流一般設置為默認值就可以。

二、環路分析

環開關電源的環路分析，可以測量系統的增益、相位隨頻率變化的曲線(伯德圖)，分析系統的增益余量與相位余量，以判定系統的穩定性；在被動器件的阻抗分析中，環路分析可以觀察電容、電感的高頻阻抗曲線，測量電容ESR 等。環路分析的一個重要作用就是分析開關電源的穩定性。

1.測試原理

掃頻測試原理主要是給開關電源電路注入一個頻率變化的正弦信號，測量開關電源在頻域上的特性，通過分析穿越頻率、增益裕度和相位裕度來判斷環路是否穩定，可以為電子工程師設計穩定的控制電路提供直觀的數據。另外，環路分析也有單頻點測試功能。利用伯德圖可以看出在不同頻率下系統增益的大小和相位，如圖8所示。

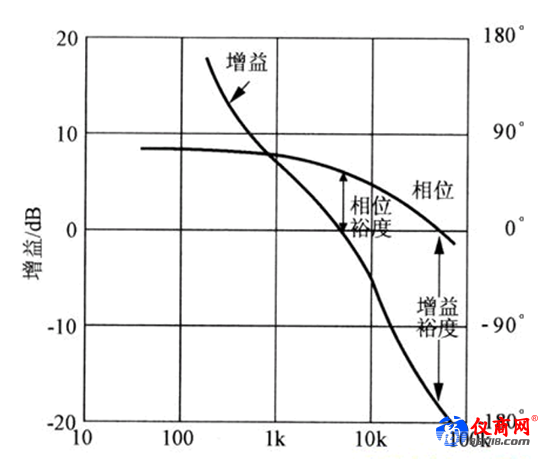

圖8 伯德圖及相關參數

伯德圖相關參數有：

?     穿越頻率：增益為 0dB 時對應的頻率；

?     相位裕度：增益為 0dB 時對應的相位差；

?     增益裕度：相位為 0°時對應的增益差。

系統的穩定性可以通過伯德圖中的相位余量，增益余量，穿越頻率來衡量。
