優點：方便觀察兩個信號間的頻率、相位的關系，可通過測量得出精確的相位差如圖4所示，XY模式下的相位差估算圖如圖5所示。
缺點：自動測量、光標測量、觸發控制三種功能在此模式下不起作用。

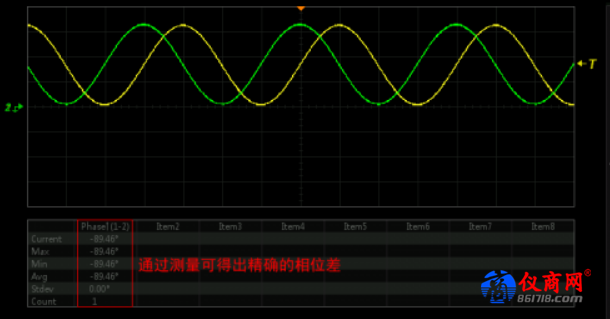

圖4 XY模式-測量圖

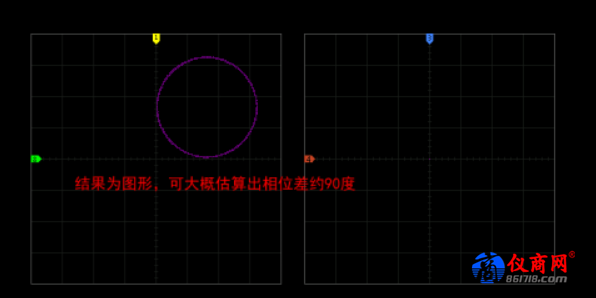

圖5 XY模式-估算圖
四.總結
一般情況下，使用示波器的YT模式即可滿足工作需求，如一般測量、解碼、觸發、波形搜索等，但需要注意YT模式下波形非連續采集，存在死區時間，波形疊加顯示的特點。希望實時觀察傳輸?shù)男盘?hào)，進行故障診斷和分析，可以使用滾動模式。想要觀察李薩如圖形，比較兩個信號的頻率和相位的關系，推薦使用XY模式。
