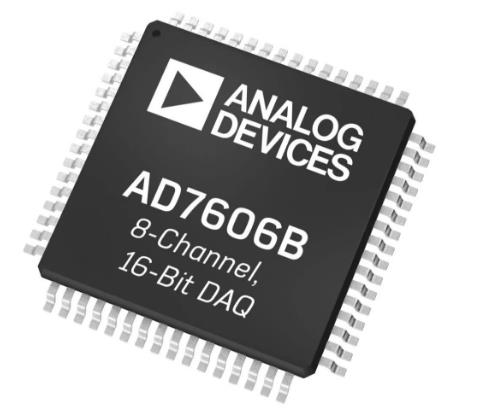

AD7606B 是一款 16 位同步采樣模擬-數字?jǐn)?shù)據采集系統 (DAS)，具有 8 個通道，每個通道包含模擬輸入鉗位保護、可編程增益放大器 (PGA)、低通濾波器、16 位逐次逼近寄存器 (SAR) 和模數轉換器 (ADC)。AD7606B 還包含靈活的數字濾波器、低漂移、2.5 V 精密基準電壓源和基準電壓緩沖器，用于驅動 ADC 以及靈活的并行和串行接口。

AD7606B 采用 5 V 單電源供電，在所有通道以 800 kSPS 的吞吐量采樣時，可提供 ±10 V、±5 V 和 ±2.5 V 的真正雙極輸入范圍。輸入鉗位保護可承受高達 ±21 V 的電壓。AD7606B 具有 5 MΩ 模擬輸入阻抗，當輸入信號斷開并通過 10 kΩ 外部電阻器接地時，導致小于 20 LSB 的雙極零代碼。由于采用單電源供電、片內濾波和高輸入阻抗，因此無需外部驅動運算放大器（這些放大器需要雙極性電源）。對于吞吐率較低的應用，AD7606B 靈活數字濾波器可用于提高噪聲性能。

在硬件模式下，AD7606B 與 AD7606 完全兼容。在軟件模式下，可以使用以下高級功能：

*附加的 ±2.5 V 模擬輸入范圍。

*每通道可選模擬輸入范圍（±10 V、±5 V 和 ±2.5 V）。

*附加的過采樣 (OS) 選項，高達 OS × 256。

*每通道系統相位、系統失調和系統增益校準。

*模擬輸入開路檢測器。

*診斷多路復用器。

*監測功能（串行外設接口 (SPI) 無效讀/寫、循環冗余校驗 (CRC)、過壓和欠壓事件、持續忙碌監視器和復位檢測）。

請注意，在整個數據手冊中，多功能引腳（例如 RD/SCLK 引腳）可能使用引腳全稱或引腳的單一功能指代，例如 SCLK 引腳（當僅與該功能相關時）。

應用

電力線路監控

保護繼電器

多相電機控制

儀器儀表和控制系統

數據采集系統
