2023衛星展上，羅德與施瓦茨（以下簡稱"R&S公司"）與以色列SatixFy公司展示了寬帶1000 MHz DVB-S2X軟件定義無線電（SDR）調制解調器ASIC，相當于在一個共同的測試設置中，將8個VSAT調制解調器放在一個芯片上。同時R&S展示了端到端的測試基礎設施，其中包括R&S SMW200A矢量信號發生器和R&S FSW信號和頻譜分析儀，以及SatixFy的Sx3099調制解調器ASIC，演示DVB-S2X Annex E寬頻帶波束跳變和高比特率DVB-RCS2傳輸。

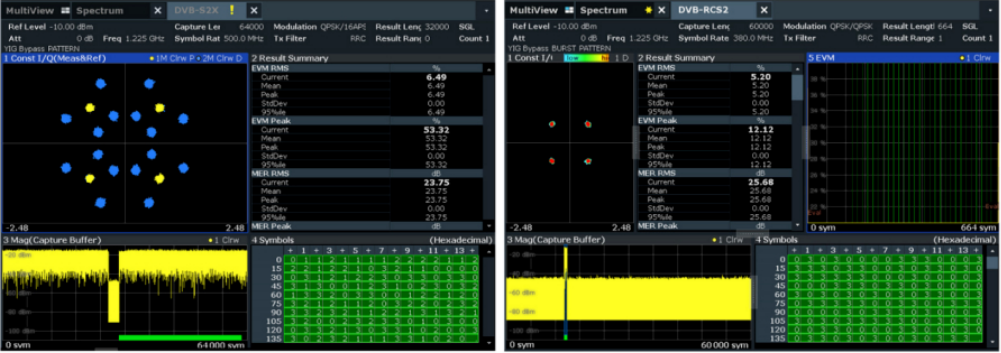

圖：用R&S FSW分析的DVB-S2X波束跳動信號（左）和用R&S FSW分析的DVB-RCS2信號（右）

波束跳動為適應衛星資源需求的問題提供了一個簡單明了的解決方案，可以使總?cè)萘吭黾?5%，同時減少20%的未滿足和過剩容量。波束跳動的使用對未來的低地軌道星座特別有吸引力，因為它降低了衛星的機載功率消耗，而且它允許實施半雙工波形，以減少用戶終端的成本及其功率消耗。R&S和SatixFy基于DVB-S2X標準的DVB-S2X超級幀和DVB-RCS2波形合作開發測試設備和多波束SDR調制解調器ASIC波束跳動準備。

SatixFy的Sx3099芯片在吞吐量方面創造了記錄，在前向上表現出1 Gsymb/s的DVB-S2X波束跳動通量，在RCS2中表現出400Msymb/s的吞吐量，在返向上表現出1 Gsymb/s的S2X。新的寬帶SDR調制解調器是目前市場上唯一支持波束跳動（DVB-S2X Annex E Rev 2019）和VLSNR的調制解調器，能夠進行多波束接收和發射，以支持低地軌道航空連接中的 "先合后斷(make before brake)"交接。該芯片包括所有新的超級幀格式類型5、6和7(預編排和 "點射 "波束跳變)。Sx3099包括對DVB-RCS2 400 MHz傳輸?shù)谋镜刂С郑约皩θ魏纹渌ㄐ蔚耐暾浖x無線電（SDR）。

新的調制解調器的多載波跳動結構（多達4個）使寬帶（1GHz）衛星服務的吞吐量大幅提高，以增加卓越的連接性。該芯片在低至-10dB信噪比的VLSNR模式和低至-20dB信噪比的專有ELSNR模式（極低信噪比）下運行，并與SatixFy的電子導向天線順利對接，通過單個以太網端口在單個Sx3099上同時運行8個波束，用于數據和控制。

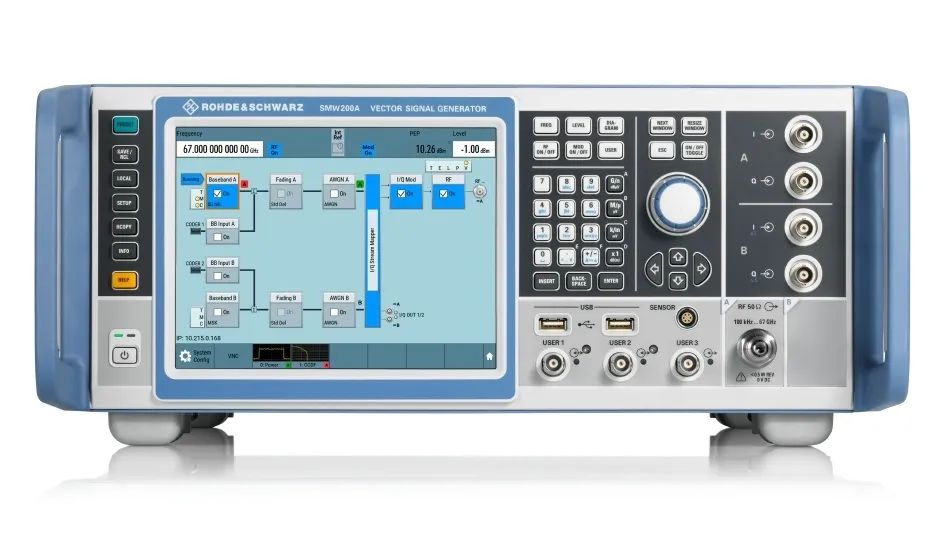

R&S SMW200A和信號及頻譜分析儀R&S FSW支持最新版本的DVB-S2/DVB-S2X標準，以及新增加的用于跳波的附錄E和未來LEO星座中使用的DVB-RCS2標準。R&S SMW200A矢量信號發生器是目前第一個完全校準的寬帶解決方案，其帶寬擴展到4GHz的射頻調制帶寬，信號生成跨越所有頻率和衛星頻段，最高可達67GHz，而R&S FSW覆蓋的頻率最高可達90GHz。

DVB-S2X波束跳動演示由高端矢量信號發生器R&S SMW200A提供500 MS/s的DVB-S2X波束跳動信號，采用超幀6格式，在衛星中頻1.225 GHz的前向下行鏈路上提供給SatixFy Sx3099 SDR modem。調制解調器的返回上行鏈路被調制為380 MS/s的DVB-RCS2信號，并傳輸?shù)筋l譜和信號分析儀R&S FSW上。利用獨特的DVB-RCS2工具，可以分析頻譜和信號質量及其內容，還可以對DVB-RCS2信號進行解碼。
