眾所周知，隨著5G/6G、WiFi 6E/7等通信方式的落地與探索，RFIC的測試人員正在面臨新的挑戰。其中，這三個維度的變化是最顯著的。

1、信號工作頻段不斷增加

當前LTE的頻段已經擴展到3.5G，后續5G NR的sub 6G和毫米波頻段也會繼續增加。

2、信號帶寬不斷增加

例如5G NR的信號帶寬已經達到100M，加上部署毫米波頻段，信號帶寬足以達到400M，再考慮未來6G通信網絡的驗證，超過1G的信號帶寬已成必然。

3、信號調制深度不斷提升

例如WiFi 7調制需求已達到4K QAM，其他通信調制也更加復雜，導致EVM不斷提升，這對于射頻收發機的設計驗證提出了新的挑戰。

當然，有挑戰也就意味著有機遇。調研報告指出，通信領域在未來幾年的增長有望來自于北美、西歐、大中華以及東南亞等地區。這些地區的通信法規以及5G NR、WiFi 6E/7等市場需求，最終也形成了技術上的反饋，即更高的工作頻段、更大的信號帶寬以及更深的調制方式。

對于測試人員，如何更好地應對這些變化？

揭秘NI最新矢量信號收發儀

不管是更高的工作頻段、或是更大的信號帶寬等通信測試難題，NI最新推出的矢量信號收發儀（VST3）——PXIe-5842均可一一應對，這是一款業內功能更豐富且性能更強大的PXI VST。

一般而言，PXI矢量信號收發儀（VST）將RF和基帶矢量信號分析儀（VSA）及發生器（VSG）、功能強大的FPGA以及高速串行和并行數字接口相結合，從而執行從基帶到毫米波的實時信號處理和控制。

PXIe-5842則是進行了全面升級，包括VSA和VSG均支持最高23GHz的工作頻段（未來可升級支持至26.5GHz），瞬時帶寬高達2GHz；擁有高性能雙LO合成器，用于RF輸出和RF輸入的唯一LO鏈；多儀器同步，通過相位相干擴展通道數，跨PXI背板實現LO/REF共享以及TGlk同步；高速串行接口，MGT-16通道，16Gbps，IQ數據全速率（2GHz帶寬）流式傳輸至NI FPGA協處理器；集成式RF信號鏈鎖脈沖調試，可優化開/關比，與脈沖寬度；結構小巧，僅需4個PXI插槽。

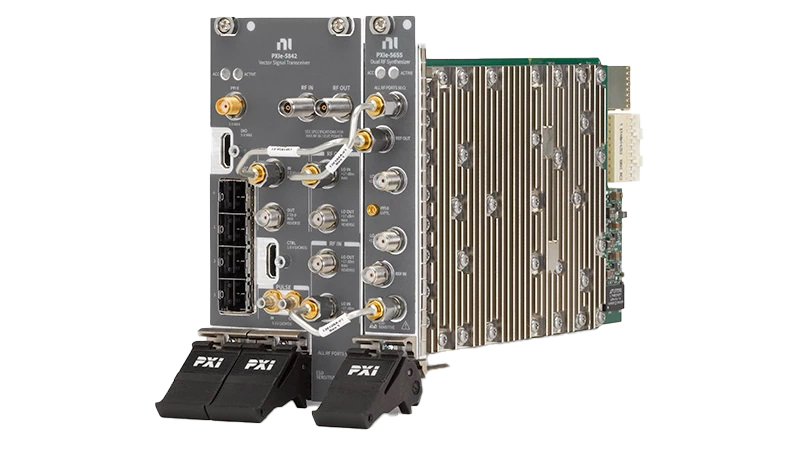

NI最新VST3 PXIe-5842

這樣的特性使得PXIe-5842可以實現無線標準的全面覆蓋，測試人員僅需一臺性能強大的多功能儀器，即可對藍牙、WLAN、5G NR、超帶寬（UWB）和無線電原型驗證等標準進行測試。

好馬配好鞍，性能強大的硬件也需搭配優秀的軟件方能發揮奇效。例如NI RFmx應用軟件就是一組可互操作的軟件程序，用于優化NI RF儀表，使其滿足通用應用、蜂窩應用、聯系應用等測試需求。

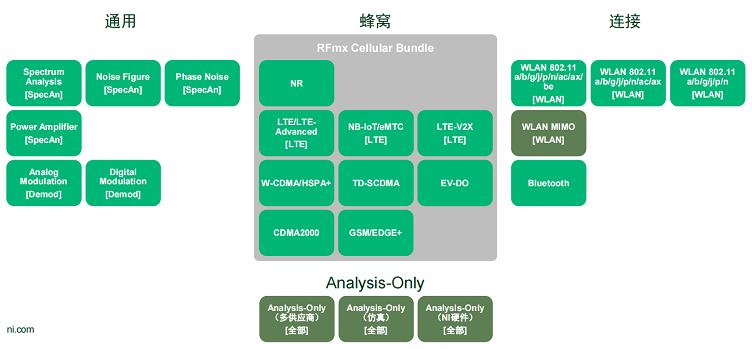

NI RFmx產品支持多種應用

這些豐富的工具鏈提供調試/驗證測試功能以及自動化測試工具，助你輕松實現DPD、ET、DeSense、Noise Figure等測試解決方案。
