基于動態重構的航空無線電導航信號模擬解決方案硬件基于PXIe 6939矢量信號發生器（如圖1所示），軟件采用動態重構的方式實現6938地面儀表著陸設備信號模擬器、6938A地面微波著陸信號模擬器和6938AA信號模擬器等三種模擬器，可根據用戶選擇模式，動態配置實現儀表著陸（ILS）、微波著陸（MLS）、甚高頻全向信標（VOR）等導航信號模擬功能，滿足機載導航設備研發生產、檢測維護等專業測試需求。

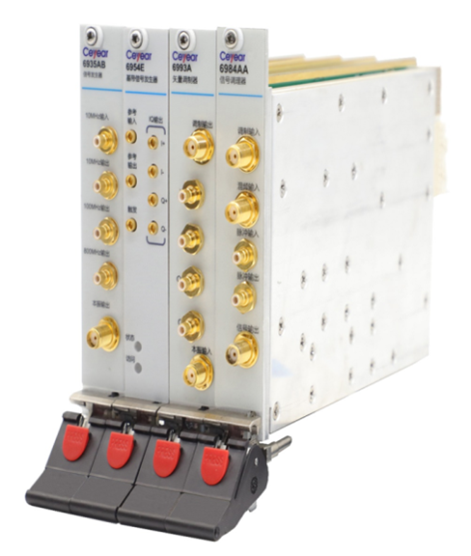

圖1 Ceyear 6939矢量信號發生器

下面分別介紹航空無線電導航信號模擬解決方案三種模擬器：

1. Ceyear6938地面儀表著陸設備信號模擬器可模擬輸出儀表著陸地面臺站向空中發播的導航著陸信號，航向面模擬范圍-0.4DDM~+0.4DDM，下滑面模擬范圍0DDM~0.8DDM，主要有航向信標信號模擬、下滑信標信號模擬、指點信標信號模擬、信號參數控制、莫爾斯碼信號產生等功能。模擬信號輸出頻譜如圖2所示。

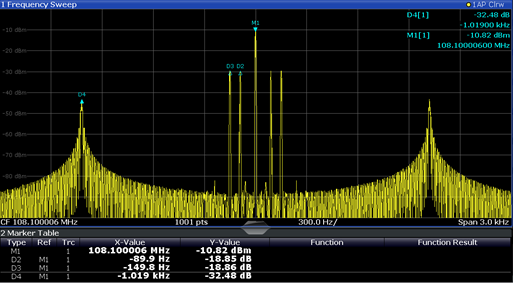

圖2 儀表著陸模擬信號輸出頻譜

2. Ceyear6938A地面微波著陸信號模擬器可模擬輸出微波著陸地面臺站向空中發播的各種角引導、數據字及多路徑干擾等多種復雜信號，角度精度±0.01°，主要有完整的主路徑模擬、多路徑（MP）模擬、基本數據字與輔助數據字模擬、波束參數控制、螺旋槳干擾、6.75Hz干擾、衰減速率調制、對稱性、百分率更新、同步信號輸出等功能。模擬信號輸出波形如圖3所示。

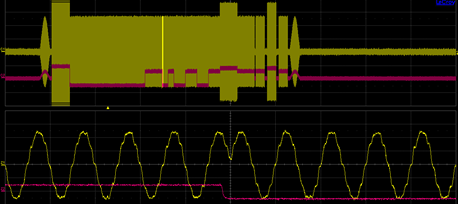

圖3 微波著陸模擬信號輸出波形

3. Ceyear6938AA信號模擬器可模擬輸出甚高頻全向信標地面臺站向空中發播的方位角引導信號，方位模擬范圍0.0°~359.9°，精度±0.1°，主要有甚高頻全向信標模擬、信號參數控制、莫爾斯碼信號產生等功能。模擬信號輸出頻譜如圖4所示。

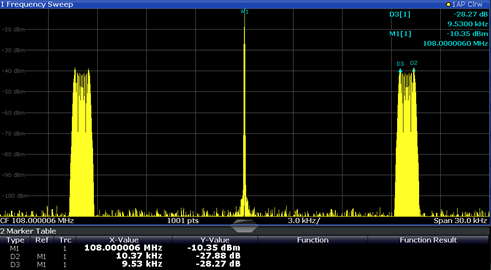

圖4 甚高頻全向信標模擬信號輸出頻譜

航空無線電導航信號模擬解決方案體積小、重量輕、信號模擬精度高、配置靈活，可實現多種導航模擬功能，是集成航空無線電綜合測試系統的重要設備。
