近日，安立公司（總裁Hirokazu Hamada）和Tektronix，Inc.宣布提供PCI Express® 5.0（PCIe Gen5）自動化測試解決方案，該解決方案將安立MP1900A 信號質量分析儀（誤碼率測試儀）與泰克 DPO70000SX 系列 70 GHz實時示波器和自動化軟件相結合。該一體化解決方案支持PCIe 5.0電氣特性測試、物理層協議分析以及發射機/接收機和鏈路均衡訓練（LEQ）測試，以促進用于新興環境（包括5G）的高速IC、設備和網絡的高效開發。

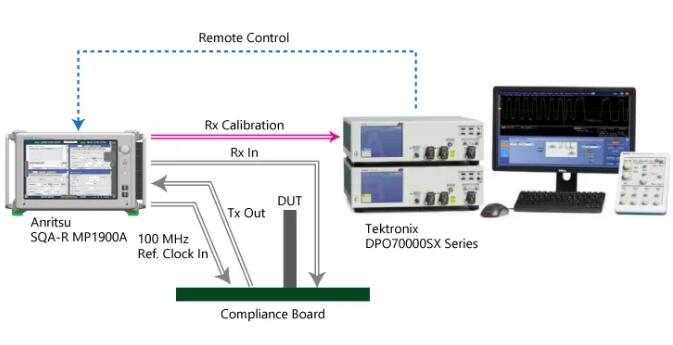

安立和泰克的端到端解決方案可以快速配置支持所需的PCIe 5.0規范，并支持發射機自動化測試、接收機抖動容限測試和Tx/Rx LEQ一致性測試項目。它集成了波形校準自動化軟件與采用事件觸發器的分析功能，并在MP1900A BERT和DPO70000SX示波器之間進行高速校準以減少測試時間。測試成本得以降低，因?yàn)樵摻鉀Q方案支持PCIe 1.0-5.0而無需硬件升級，并且能以最小的硬件投資升級到PCIe 6.0測試功能。

世界一流的誤碼測試儀

MP1900A系列信號質量分析儀是一款多通道BERT，用于設計和測試?yán)?00G/400G/800G以太網在內的下一代網絡接口，以及包括PCI Express 4.0/5.0、USB3.2、USB4?和Thunderbolt?在內的高速總線接口。它有一個內置的脈沖碼型發生器（PPG）可產生一流的高質量波形（115 fs低固有抖動），以及一個高靈敏度（15毫伏）誤碼檢測器（ED）。儀器還集成了抖動（SJ、RJ、SSC、BUJ）源和CM-I/DM-I/白噪聲源。鏈路訓練和鏈路訓練狀態機（LTSSM）分析功能支持各種應用，包括一致性測試、裕度測試和問題定位。

MP1900A 具有評估數據中心200G/400G/800G以太網系統采用的光模塊、SERDES和其他技術的PAM4信號的功能，它還可評估正在開發中的PCIe 6.0（PAM4 32 Gbaud）設備以確保符合最新的PCI-SIG®標準。這種擴展分析能力控制了測試基礎設施的成本。

DPO7000SX系列 70 GHz實時示波器

泰克DPO70000SX系列70 GHz實時示波器與安立MP1900A信號質量分析儀相連，作為自動化PCIe Gen5（32GT/s）base & CEM收發機解決方案。新的泰克接收機測試自動化軟件使用優化算法校正32 GT/s和16 GT/s壓力眼波形，使用領先的SigTest Phoenix測試工具和快速并行處理以縮短測試時間。此外，對應多種物理尺寸形狀（M.2和U.2）和時鐘體系結構（CC、SRN、SRI），通過A/D范圍優化和低噪聲支持PCIe Express5.0基本規范的32GT/s無相關抖動、脈沖寬度抖動測量。
