眼下3D感知已成為消費電子、汽車、安防、工業等多領域產品的一大重要升級趨勢,業內目前實現這項技術主要的方式共存有雙目視覺、ToF(time of flight)、結構光三類,其中,結構光和ToF方案的發展都離不開微型ToF傳感器的加持。
隨著這些3D感知技術覆蓋到更多領域,市場對于微型ToF傳感器的需求也持續提升。
多領域助力3D技術發展
在以手機為代表的消費電子領域,微型ToF傳感器早就用于人臉識別功能當中。
不僅如此,得益于終端產品在5G時代的傳輸速率實現大的飛躍,微型ToF傳感器也有了更多可能性,我們在家居、安防、車載、物流、工業等多個領域,都能看到微型ToF傳感器的應用。
先以手機市場為例,iPhoneX面世時,蘋果公司就率先在前置結構光旁邊搭配了微型ToF傳感器,這顆傳感器在結構光方案運行前能夠先一步進行人臉探測,從而達到輔助對焦和節能的目的。
同時隨著人臉識別功能在各大品牌智能手機上普及,微型ToF傳感器在消費電子市場的滲透率也大幅提升。
回顧2014年,就有國際一線大廠推出了第一款微型ToF傳感器,隨后又衍生出同系列的多款產品,迄今為止,該系列的傳感器年出貨量已超過1億顆。
與前置人臉識別應用場景不同的是,在手機后置攝像頭中,采用微型ToF傳感器時進行激光對焦時需要達到3m以上的探測距離,而dtof技術本身就更適用于對測距精度要求高的較遠距離測距場景。因此,業界也逐漸形成將dtof技術用于微型ToF傳感器中的升級趨勢。
值得關注的是,在國產替代浪潮愈發洶涌的大環境下,該領域長期掌握話語權的局面有望被打破。近幾年,國內一家名為深圳市光微科技有限公司(下稱“光微科技”)的企業正以驚人的速度在市場上嶄露頭角。
凸顯四大產品優勢
光微科技是一家在3D視覺領域同時掌握芯片研發、工藝制程和成像算法的高科技企業,總部位于中國廣東省深圳市,并在上海和美國俄勒岡州設有研發中心。目前,該公司研發人員數量占總人數比例已超過75%。
雖然成立僅5年時間,但該公司在ToF技術領域的研究卻有著很深的沉淀,是國內最早開展TOF 3D芯片技術的團隊,從芯片設計、工藝、算法到系統集成全流程都擁有非常豐富的經驗。
集微網了解到,得益于對市場趨勢的把控,光微科技在2020年就推出了國內第一顆單點TOF微型傳感器,并于當年10月成功量產。另外,該公司在2021年還將推出一顆性能升級版的DTOF單點傳感器。
據悉,新一代的DTOF單點傳感器內部集成了一顆符合人眼安全class 1的vcsel、一顆DTOF傳感器、微型透鏡及光學組件等。其優點體現于以下4個方面。
1.集成了多像素單光子SPAD(單光子雪崩二極管),配合濾光片,能適應室外及戶外強光環境的測距;
2.內置高精度及高速TDC(時數轉換器),測距更加精準,即使在4m測距時依然能達到小于5%的測距誤差;
3.集成微控制器可處理單光子計數(TCSPC,統計直方圖)及相關算法;
4.基于直方圖原理,可進行多目標的探測,并抑制蓋板臟污、指紋、污漬等影響。

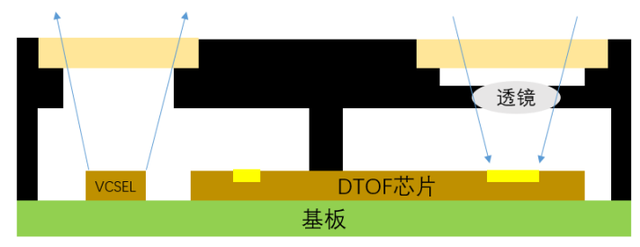

器件結構:
此外,這款dToF單點測距傳感器還可實現多像素的分辨率和940nm感光波段,測距頻率為60Hz,應用場景方面,也從手機拓展到投影儀、智能家居、智能眼鏡、安防、物流、工業等多個領域。
集微網得知,在dToF領域,由光微科技自主開發的dToF單點傳感器已經在日前完成工程樣的研發,相信不久后,這顆傳感器就將進入成品送樣階段。
