泰克科技公司日前宣布，推出最新8系列采樣平臺，全新光收發機測試平臺縮短了測試時間，提高了可重復性，解決了光器件制造商面臨的測試挑戰，滿足了對更高帶寬和網絡容量的需求。

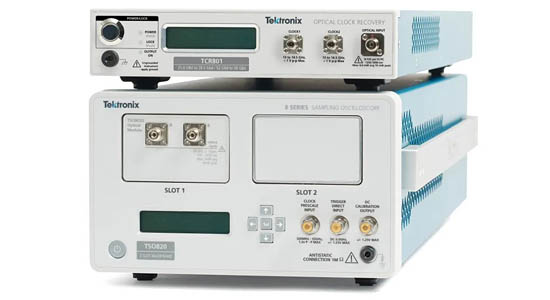

8系列采樣示波器是一種分解式的模塊化儀器系列，擁有并行采集功能，每臺主機提供多達4條通道，在多個輸入上同時支持PAM4光信號，實現了超高的測量準確度。8系列由TSO820采樣示波器主機、光采樣模塊和TSOVu組成，其中TSOVu是一種全新軟件平臺，在主機電腦上獨立于儀器主機運行，可實時處理及離線處理采集的數據。
8系列主機是一種可配置的緊湊型儀器，擁有市場上最小的模塊化外形，高僅3U。這款儀器是為最大限度地提高機架空間利用率而打造的，特別適合光器件制造應用，用戶可以迅速增加新的分析功能，重新配置測試系統，支持新出現的標準和工作流程變化。離線和遠程工作模式把TSO820的分析和可視化功能從示波器擴展到用戶計算環境，便于用戶從設計階段無縫轉向調試、表征和制造測試。
全新TCR801光時鐘恢復模塊
泰克同期還推出了TCR801，這是一種外部光時鐘恢復模塊，同時覆蓋了26GBd和53GBd周圍的雙頻段范圍。這些儀器和軟件為快速采集和分析提供了一種平臺解決方案。
TCR801光時鐘恢復儀器只需一根同軸電纜同步時鐘，快速與其他采樣示波器兼容使用，包括TSO820和DSA8300。這種單一模式外部?jī)x器為PAM4和NRZ提供了條FC/PC光連接，采用外部光分路器。
全新TSOVu軟件
TSOVu軟件平臺實現了外部計算環境，擁有完善的編程接口，提升了自動化程度。這種軟件解決方案還提供了一種新的測試插件架構，可以迅速迭代進行現有測量及客戶確定的未來測量。
PAM4
隨著移動互聯網、云計算、大數據等技術的飛速發展，為了滿足爆炸性的數據流量需求，傳輸網絡中的端口之間需要更高的數據速率和更密集的端口數量，數據中心的光互聯網絡正面臨從100G到400G的過渡。400G光模塊作為未來數據中心內部光網絡互聯的關鍵硬件設備，也面臨速率、功耗、體積、成本等方面的挑戰。因此PAM-4逐漸成為新的下一代高速客戶鏈路的典型碼型調制格式，同時以太網FEC（前向糾錯）技術伴隨著出現在所有的接口的PMD層。
由于新的PAM-4技術的出現，傳統的基于誤碼儀或示波器的性能驗證與測試手段，已經不能很好反映真實的傳輸性能，新的測試方案往往又面臨測試儀器成本高，測試效率低等一系列問題。這些新的挑戰提高了400G光模塊的成本，阻礙了400G大規模應用的進程。

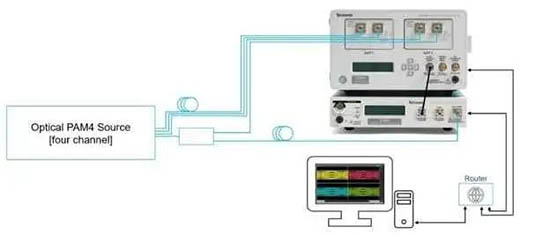

泰克科技全新一代光采樣示波器將全新亮相，助力400G PAM4模塊生產測試。與上一代DSA8300相比，新一代TSO820的體積只有之前的1/4，大幅節省了產線的空間；可插拔的模塊化設計給予了客戶更多選擇，可以根據生產需求自由增減測試通道數；在上一代產品的性能基礎上，新一代采樣示波器搭配TSOVu軟件，支持遠程網絡控制，可自由配置測試參數。同時配套登場的還有泰克CDR時鐘恢復模塊TCR801，支持26GBd和53GBd時鐘恢復，只需一根同軸電纜同步時鐘，快速與其他采樣示波器兼容使用。
相干光
同時，數據中心的集群式發展趨勢，對大容量低成本數據中心互連（DCI）鏈路的需求也日益凸顯。隨著鏈路距離從40km增加到80km甚至更遠，相干光系統具有良好OSNR性能、靈敏度、色散容限等特性，能夠?yàn)檫h(yuǎn)程傳輸提供更強大的支持。
相干光通信系統在發送端采用外光調制（比如DP-QPSK）的方式將信號以調節振幅、相位、頻率的方式調制到光載波上。相比于傳統的直接探測系統，相干探測通過信號光與本振的拍頻可以獲得更多的信號信息；信號到達接收端后，借助高速數字信號處理(DSP)技術，經過諸如均衡等前端處理，進入光混頻器與本地振蕩器產生的光信號進行相干混合，實現信號的重建和失真補償。

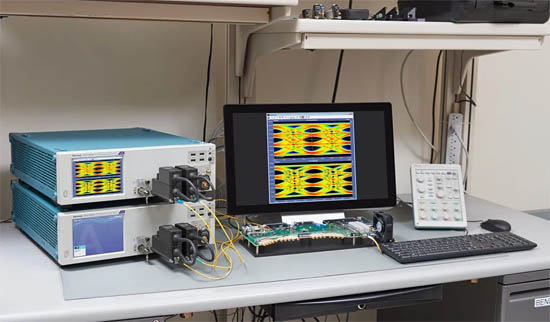

泰克與Coherent Solutions攜手提供全面集成的相干光OMA系統，其中采用泰克DPO70000SX/DX示波器和Coherent Solutions IQ Receivers，這一平臺可以生成相干調制信號，如64 QAM，以滿足高速通信市場需求。復雜的光調制是工程師們?cè)陂_發過程中的關鍵一環，他們尋求測試測量解決方案，為推出400G/800G和傳輸速率高達1TB/s的產品提供支撐。泰克示波器與Coherent Solutions DSPs相集成，為工程師高效開發相干收發機鋪平了道路。
