中電科儀器儀表公司(以下簡稱:中電儀器)Ceyear思儀于2019年10月23日在IME國際微波及天線展上發布了全新的函數/任意波形發生器1652系列,發布的全新機型中包括:1652A機型采樣率2.5GSa/s、輸出帶寬1GHz,垂直分辨率14bits,1652B機型采樣率5GSa/s、輸出帶寬2GHz,垂直分辨率16bits,單機最多4通道。

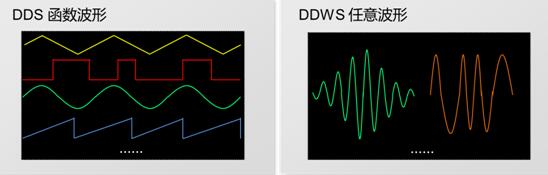

該系列函數/任意波形發生器,采用DDS技術實現2GHz帶寬的正弦、方波、脈沖、三角、鋸齒、噪聲等函數波形連續輸出;采用DDWS技術實現DC~2GHz的任意波形輸出,支持多種觸發與播放方式。并提供IQ基帶信號、雷達信號、復雜干擾信號、復雜電磁環境信號等波形發生選件,滿足客戶對多制式寬帶信號的需求。
1652系列能夠提供全面的、不斷新增的波形發生插件,以實現特定的波形創建功能,一個波形一旦能夠被定義或捕獲,全新的1652就能復現這個信號,同時可以靈活地創建和導入MATLAB、Excel 等第三方解決方案生成的波形,可以實現無縫連接信號仿真到信號生成。

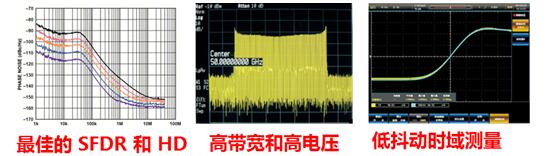

同時針對芯片測試、通信等領域?qū)Ω咂教苟葘拵盘柕男枨螅?span>1652系列利用頻響實時補償技術,在FPGA內實時補償輸出平坦度,保證了2GHz瞬時帶寬輸出信號的平坦度依舊出色;在滿足雷達測試領域?qū)Φ投秳?dòng)脈沖信號的需求方面,1652系列采用脈沖去抖動處理技術,實現了設置范圍內的任意頻率、任意占空比的脈沖信號低抖動。
此外,1652系列利用DDR4存儲與FPGA高速接口技術,實現最高320Gbps的波形數據讀取與可靠傳輸,存儲深度最高達到2G點/通道,并且支持循環播放、突發播放、定時播放、自定義次數播放等,滿足大容量波形的靈活播放需求、實現了在貼近真實環境的模擬中實現對長信號場景的長時間回放。根據不同的應用需要提供了多種輸出模式:1652A兩種模式分別針對 I/Q 信號、干凈的時域信號進行優化;1652B三種模式分別針對 I/Q 信號、IF/RF 信號或者干凈的時域信號進行優化,通過優化輸出耦合模式, 極大滿足客戶多場景應用的需求。
中電儀器此次發布的1652系列已全面接受市場訂貨,同時根據中電儀器市場反饋,針對多通道雷達與超導量子測試應用的“PXIe多通道任意波形發生模塊”也擬于近期推出,敬請關注!
中電儀器Ceyear思儀聚焦測試測量,加速產業創新。
