2025年5月15日，鼎陽科技正式推出新一代高端旗艦任意波形發生器SDG8000A系列。該產品具備最多4個模擬輸出通道，輸出頻率可達5 GHz，調制帶寬可達2 GHz，且每通道具備最大4G樣本點存儲空間，無需犧牲信號帶寬即可提供更長的播放時間。此外，SDG8000A還提供高速串行碼型信號輸出，支持復雜的多層級序列波輸出，雙脈沖、多音以及線性調頻的功能，滿足通訊、工業和科研領域廣泛的測試需求。

01 高頻高精度  精準還原信號細節

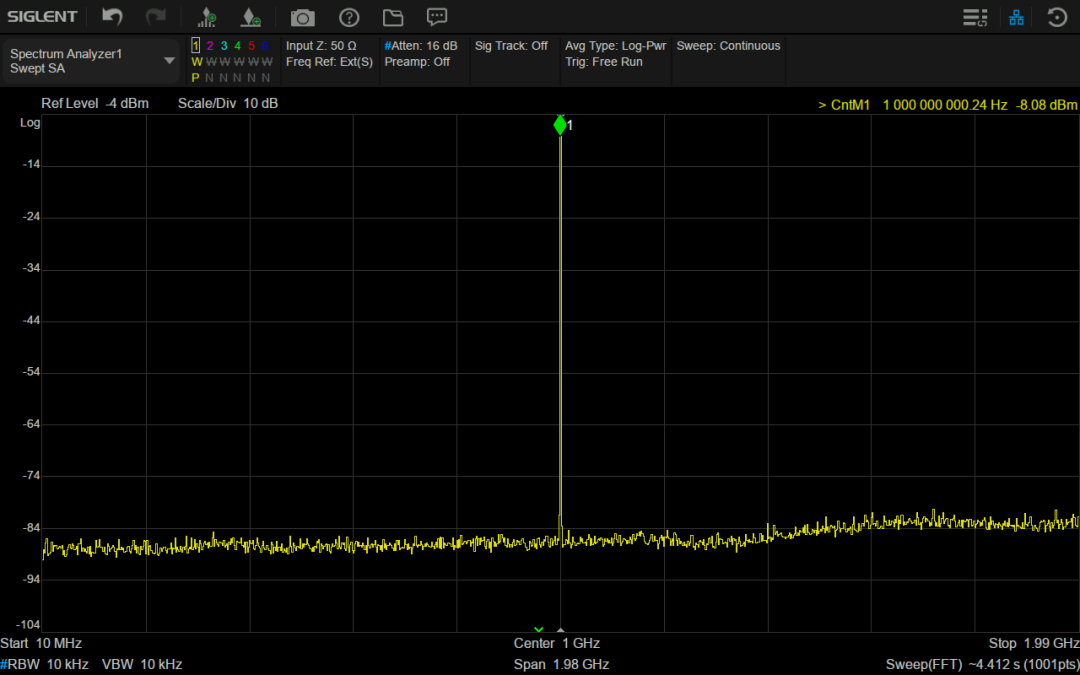

SDG8000A系列支持2/4通道配置，具備16-bit垂直分辨率，提供更高的信號保真度。其最高輸出頻率達5 GHz，最高采樣率可達12 GSa/s，確保寬帶信號的精確生成。此外，該儀器采用TrueArb技術實現逐點輸出，在100 Sa/s ~ 5 GSa/s的范圍內保證波形細節的完整性，并大幅降低相位抖動。

得益于高數據率，SDG8000A 可輸出脈寬低至250 ps的窄脈沖，可滿足芯片、汽車行業等大多數脈沖測試場景需求。與此同時，SDG8000A還搭載了EasyPulse技術，在輸出方波與脈沖信號時，可實現極低抖動，同時支持脈寬、上升/下降沿的精細調節，滿足對高速數字信號、高精度脈沖的嚴格需求。

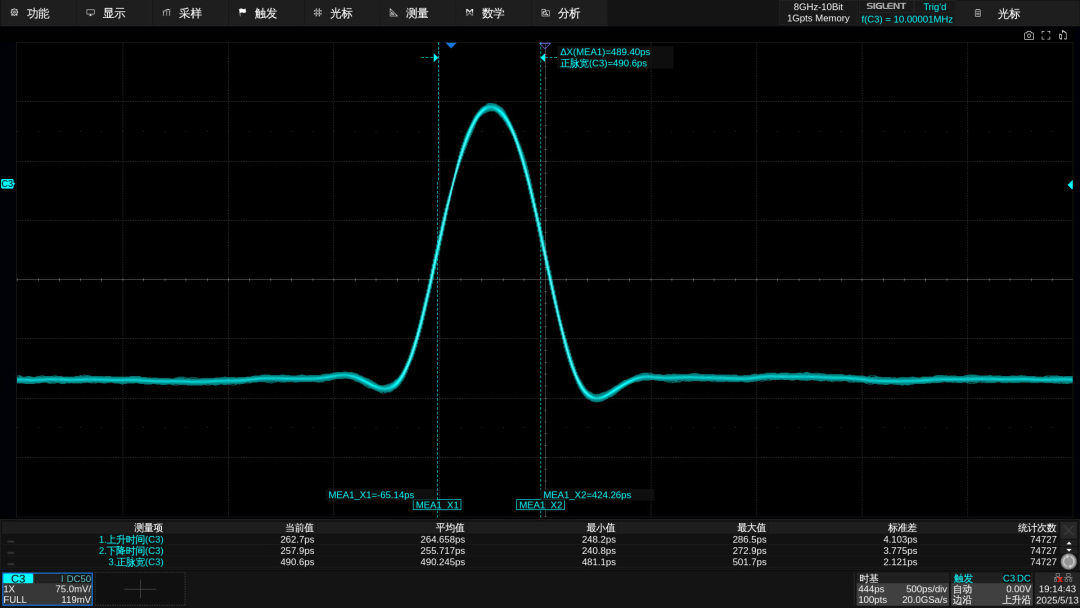

更窄的脈沖輸出

02 強大的任意波形生成  靈活適配復雜測試

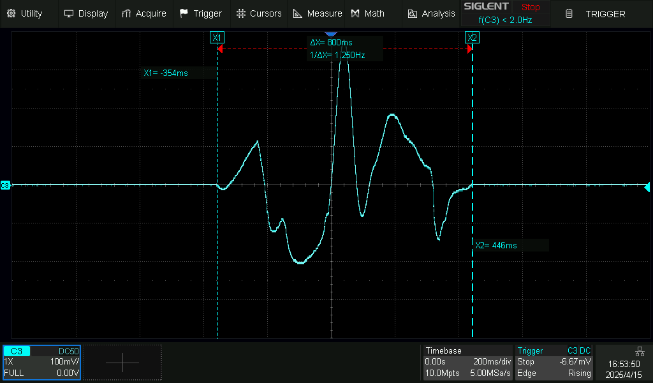

SDG8000A系列每通道最大存儲深度達4G樣本點，即使在最高采樣率下也能支持長達800 ms的波形回放。

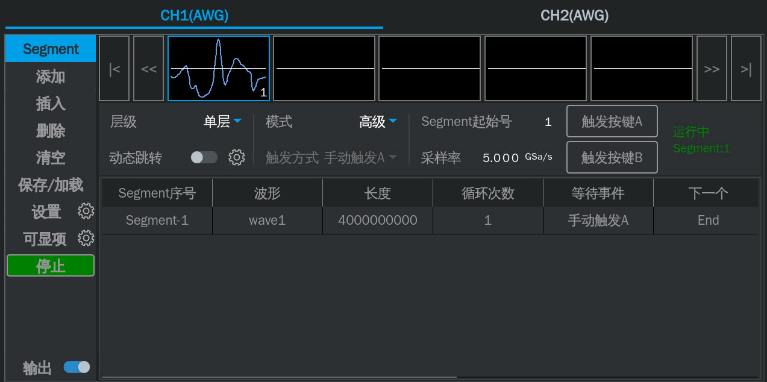

不僅如此，該系列提供強大的多層級波形序列播放功能，包括：Segment、Sequence、Scenario，儀器內置196種任意波形，涵蓋數學、工程、醫療電子、調制等領域，用戶可根據需求直接調用或自定義編輯波形文件，從而快速適應各種測試任務。

03 調制與矢量信號生成能力 滿足廣泛行業需求

SDG8000A支持AM、FM、PM、FSK、ASK、PSK、PWM等模擬及數字調制功能。其矢量信號輸出具備高達2 GHz調制帶寬，在輸出基帶信號并采用外部調制器時，信號帶寬可擴展至4 GHz，滿足無線通信及射頻測試的高標準需求。搭配SigIQPro上位機軟件，還可拓展2ASK，4ASK，8ASK，BPSK，QPSK，8PSK，DBPSK，DQPSK，D8PSK，8QAM，16QAM，32QAM，64QAM，128QAM，256QAM，2FSK，4FSK，8FSK，16FSK，MSK，MultiTone 等多種調制類型的I/Q 數據生成。

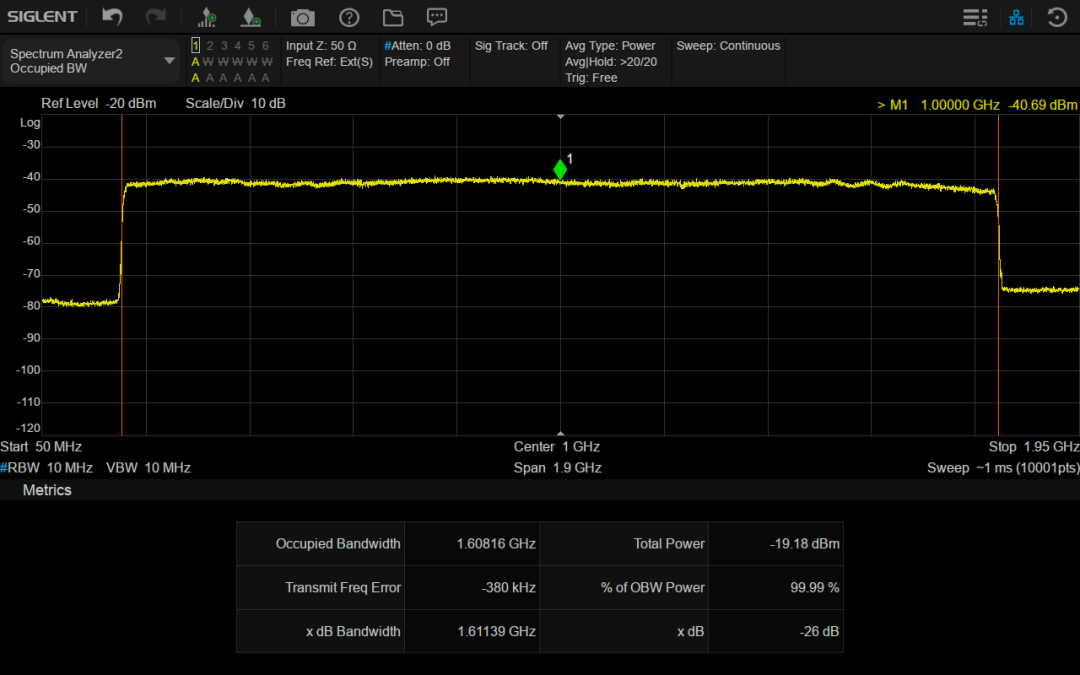

矢量信號

SDG8000A還可一鍵生成藍牙、WIFI、LTE等常見無線通信信號波形，簡化復雜調制信號的創建流程。此外，SDG8000A還支持高速串行碼型信號輸出，如1.25 Gbps PRBS碼型，可滿足高速串行總線測試的需求。

通信信號

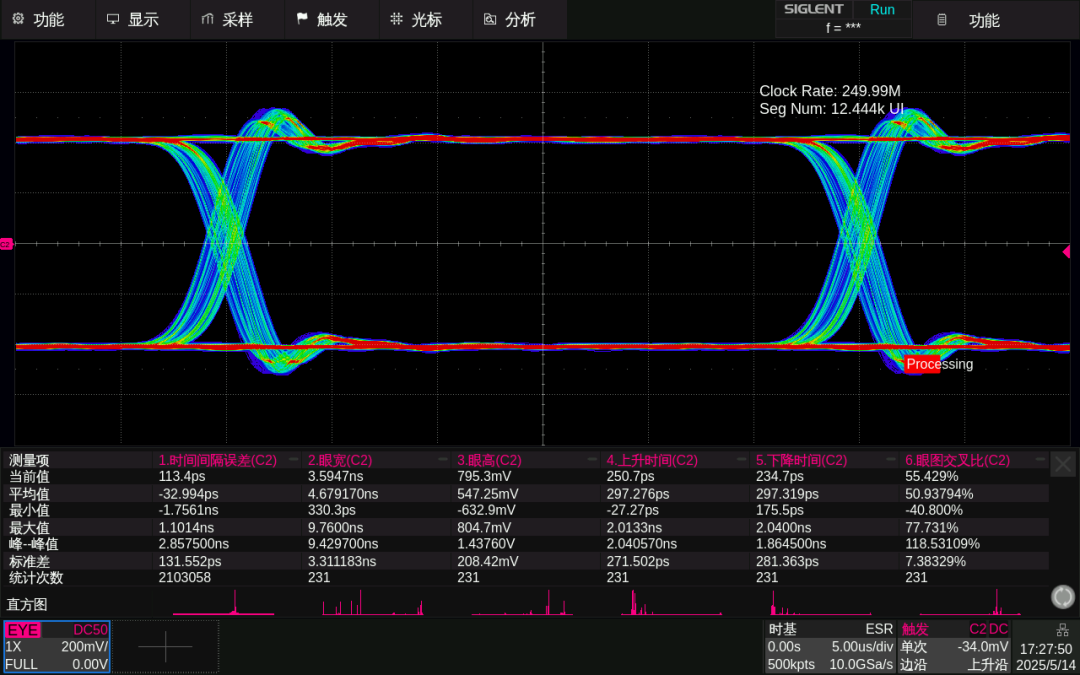

高速串行信號

04 噪聲信號與多種特殊信號生成  助力專業測試
