2、高頻CT抗干擾局部放電檢測
ST4200采用高頻電流互感器（CT）技術，可在生產線環境中有效抑制干擾，解決傳統電磁波檢測法因安裝條件差異導致的測量結果波動問題，同時支持對成品電機進行可靠的脈沖PD測試。
3、與高壓繼電器盒SW2001高效集成
應對復雜測試環境中的噪聲問題，ST4200可與SW2001組成多路復用架構，通過整合多路輸入信號，減少線纜布線與連接節點，顯著降低電磁干擾（EMI）、接地回路和電容耦合等潛在的干擾源影響，確保測量結果準確可靠。
4、可根據測試要求選擇不同通道數（4/8/16/24通道）
SW2001系列提供可定制的解決方案，有4/8/16/24通道的型號可供選擇，以滿足不同的測量需求。通過連接多種儀器可進行六項不同測試 —— 電阻測試、電感測試、浪涌測試、耐壓測試（Hipot）、絕緣電阻測試以及局部放電測試（交流PD與脈沖PD）。SW2001-24型號可同時測試多達三臺三相電機，每臺電機內置兩個熱敏電阻溫度傳感器，無需頻繁重新連接，非常適合并行電機測試生產線。
高壓繼電器盒SW2001實現高效電機測試
可提供多達24個通道，實現無縫的多項測試集成，支持三臺三相電機的同時測試
5、高穩定性多路復用設計，延長使用壽命
SW2001采用耐高壓繼電器，可安全切換高達8kV的高壓信號，且泄漏電流極小。其強化絕緣的設計，優化了繼電器間距并采用優質絕緣線材，確保測量精度。此外，多路復用架構能夠抑制電機繞組儲能釋放的風險，有效保護低壓測試設備免受損壞。
主要用途
電動汽車及工業電機生產中的局部放電測試

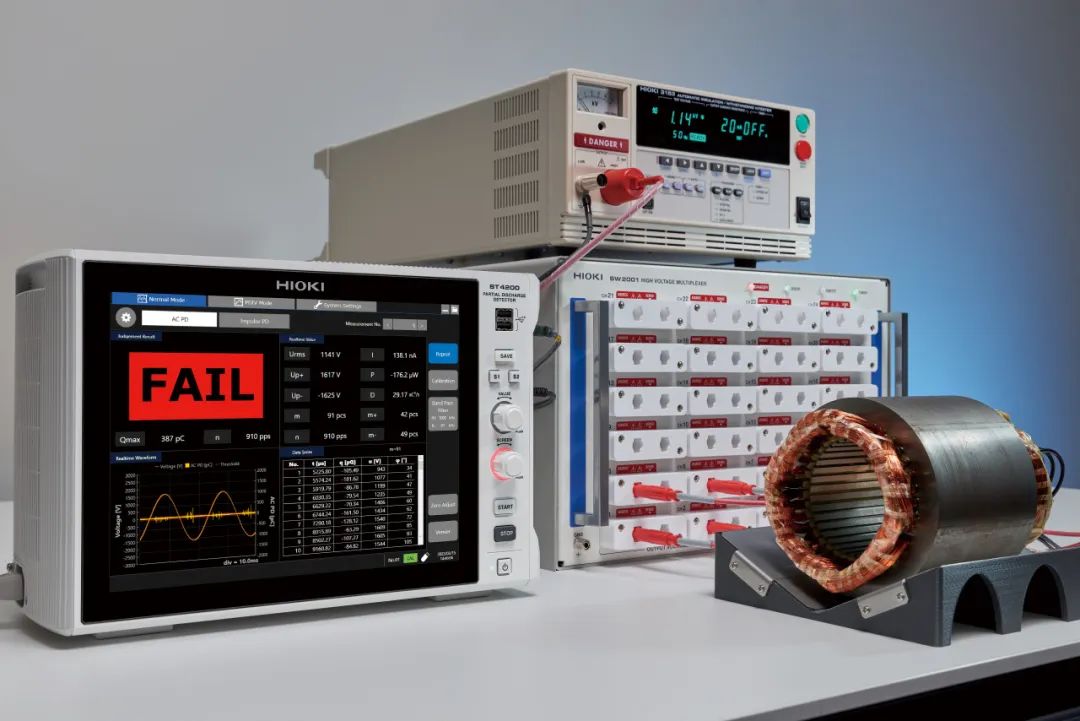

ST4200 和 SW2001 為電動汽車（EV）及工業應用中電機的絕緣不良檢測提供全面解決方案，確保生產過程中的高可靠性與安全性。
電機測試系統構建（靜態電氣測試）
該系統可實現靜態電氣測試（電阻、耐壓、絕緣電阻及局部短路等）的無縫集成，可顯著優化電機測試流程并提升生產效率。
*1 2024年全球電動汽車銷量增長25%，創下歷史新高
*2 歐盟新規推動電機能效提升
*3 碳化硅（SiC）和氮化鎵（GaN）功率半導體市場規模 - 截至2034年
*4 交流局部放電（ACPD）測試符合 IEC 60270 和 IEC 60034 - 27 - 1 標準 | 脈沖局部放電（Surge PD）測試符合 IEC 61934 和 IEC 60034 - 27 - 5 標準
