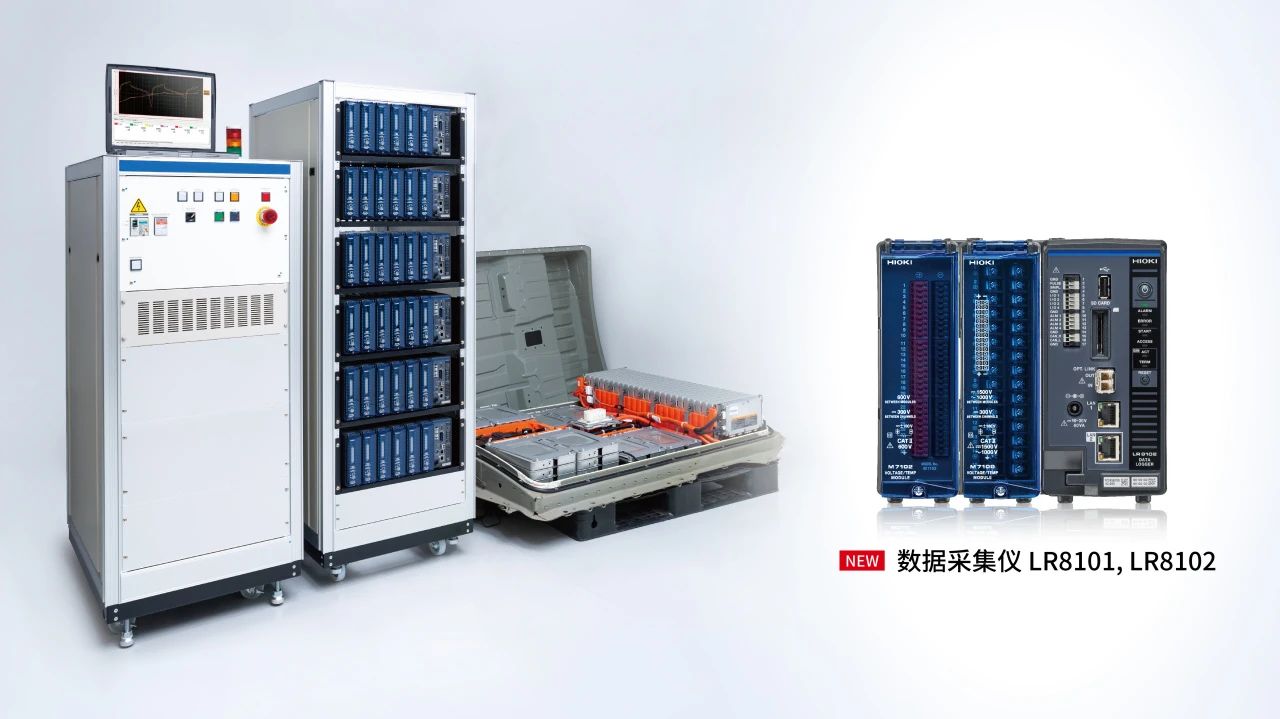

數據采集儀

LR8101，LR8102

用于高壓電池包的充放電測試

安全、高效地掌握各電芯電壓·溫度情況

? 最大額定對地電壓 DC 1500V(CATⅡ) 絕緣

? 10 ms 1500 通道同時采樣

? 適配 HILS，最快 5ms 的數據輸出速度

使用場景

· 把握每個電芯

· 電芯平衡性驗證

· 溫度管理評估的狀態

產品特點

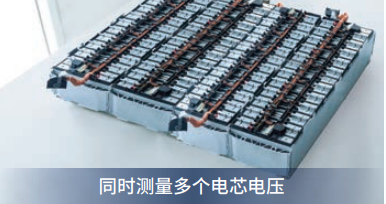

1.獲取高壓電池包各個電芯的數據：電池充放電測試

電池包由許多串聯的電芯組成。電芯特性的偏差會導致整個電池包性能下降，因此了解每個電芯的電壓及溫度的變化非常重要。

另一方面，電動汽車電池的電壓越來越高。在實際使用中，電池電壓從400V發展到800V，因此，為了在此類高壓電池包的充放電測試中安全測量電芯的電壓與溫度，測量儀器的對地電壓和模塊之間的電壓變得尤為重要。

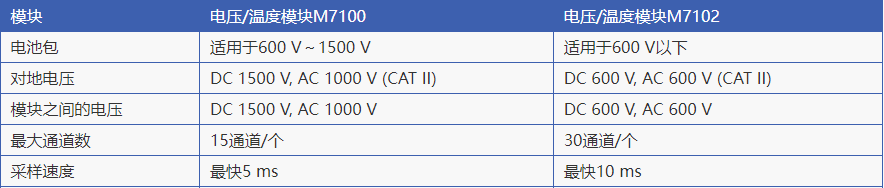

適用于電池包的疊層電芯電壓測量、電芯產線的充放電測試的模塊：

2.適用于系統集成，靈活擴展模塊

· 可在 15 通道到 3000 通道之間靈活擴展

· 可逐個增加模塊，以適應未來測量通道數量的增長需求

· 同時對使用廣泛的 800 V 電池包中每個電池單元的電壓和溫度進行測量

3.有助于提高開發速度和測試精度

· 最快以 5 ms 的速度向?qū)崟r模擬器 (HILS) 輸出數據

· 實時把握電芯的特性，有助于 BMS 的開發和評估

· 搭載充放電測試儀的高速輸出方式，如 UDP 輸出、CAN 輸出等
