2023年3月30日，鼎陽科技發布了SDS1000X HD系列高分辨率示波器，該系列具備12-bit高分辨率，最高帶寬200MHz，存儲深度可達100 Mpts， Sequence 模式下，波形捕獲率最高達400 000幀/秒，可以實現高速瞬態信號的快速捕獲與高精度分析，在進行信號整體性能特性測試時，讓波形細節特征也一覽無余，幫助用戶更快、更準地發現并定位問題所在。

SDS1000X HD示波器全帶寬下本底噪聲僅70μVrms, 具有256級輝度等級及色溫顯示，觸發靈敏度高，觸發抖動小，支持豐富的智能觸發、串行總線觸發和解碼，支持歷史（History）模式、分段采集（Sequence）、模板測試、搜索、導航、波特圖和電源分析等高級分析模式，是瞬態異常信號捕獲、電路故障診斷、電路設計與調試的理想測試工具，可廣泛應用于高精度電源、傳感器、 醫療器械、激光等領域。

SDS1000X HD 12-bit高分辨率示波器

1、12-bit高分辨率

SDS1000X HD采用了12位模數轉換器，可實現4096量化等級，是傳統8-bit示波器信號分辨能力的16倍，再結合優異的本底噪聲，能夠使捕獲到的波形更加“干凈清晰”地呈現在屏幕上，有利于觀察以及精準測量。

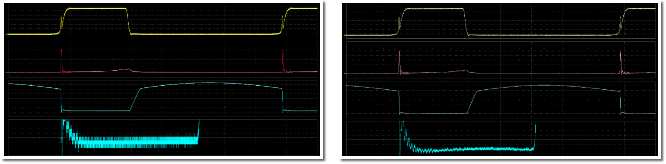

12-bit示波器能清楚地展示飽和電壓的細節

（在開關電源測試中需要關注MOSFET的Vds飽和壓降）

2、分段采集功能

分段采集將波形儲存空間分成多段，每段空間存儲一個觸發幀，最大可以采集80 000個觸發事件，在Sequence 周期內可最大限度地降低觸發事件之間的間隔時間（小至2.5μs），提高了對異常事件的捕獲概率。Sequence模式下采集的所有波形段可以一次性全部映射到屏幕上，也可以通過History進行單幀回放。

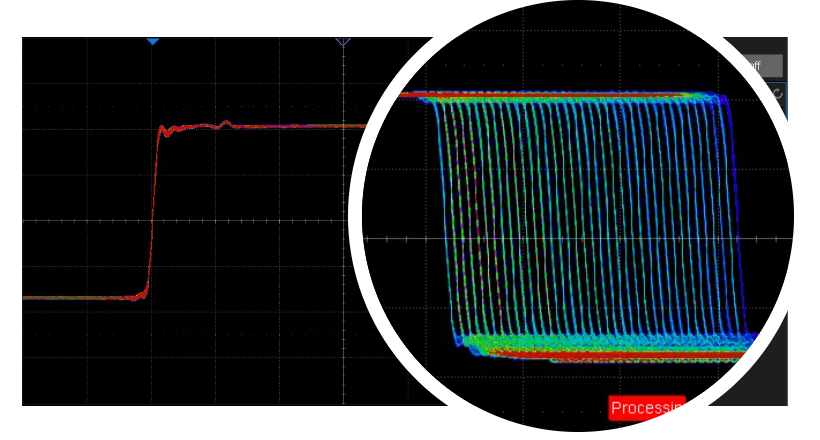

支持分段采集

最大可采集80 000個觸發事件

3、 豐富的觸發功能

SDS1000X HD系列提供多種觸發模式，可用于精確隔離相關信號事件，除邊沿、斜率、脈寬和欠幅等簡單的觸發外，還支持復雜的觸發條件，例如碼型觸發和視頻觸發，此外，還標配豐富的總線協議觸發，包含I2C、SPI、UART、CAN、LIN，能夠幫助使用者在繁雜的采樣信息中快速鎖定感興趣事件。

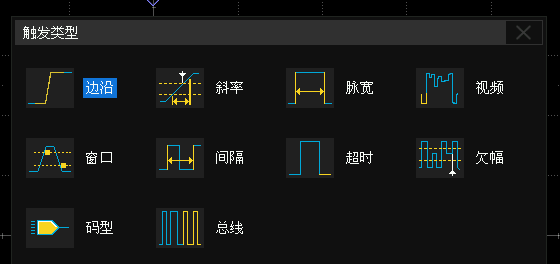

多種觸發模式幫助鎖定波形

4、標配5種解碼

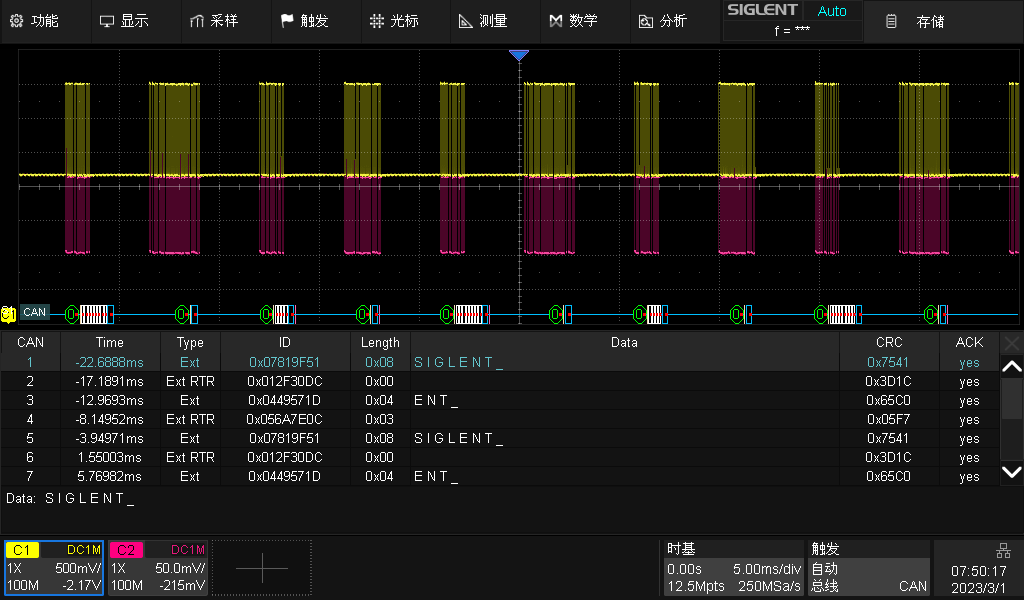

支持I2C、SPI、UART、 CAN、 LIN多種協議。波形顯示區顯示總線信號的原始波形，總線顯示區顯示總線的解碼結果，并且解碼結果能夠以十六進制、十進制、二進制或ASCII格式顯示，列表顯示區則可在存在多個總線幀時顯示每一幀的時間標簽和解碼結果，可同時解碼2路并行總線，每路總線在屏幕側邊以圖標形式顯示，此外，信號和總線配置的設置還可以通過拷貝與觸發同步。

FFT可實時顯示頻譜

標記峰值與諧波以及顯示幅度值

5、模板測試功能

基于硬件的模板測試功能，最高每秒可執行70 000次測試。根據用戶自定義的垂直和水平容限生成模板，通過比較被測信號是否觸碰模板判斷測試是否失敗，不僅可以預先設定測試失敗時采集停止以及蜂鳴器告警，還可以將失敗幀自動截圖或存入歷史幀，非常適用于長期無人值守時監測異常信號。

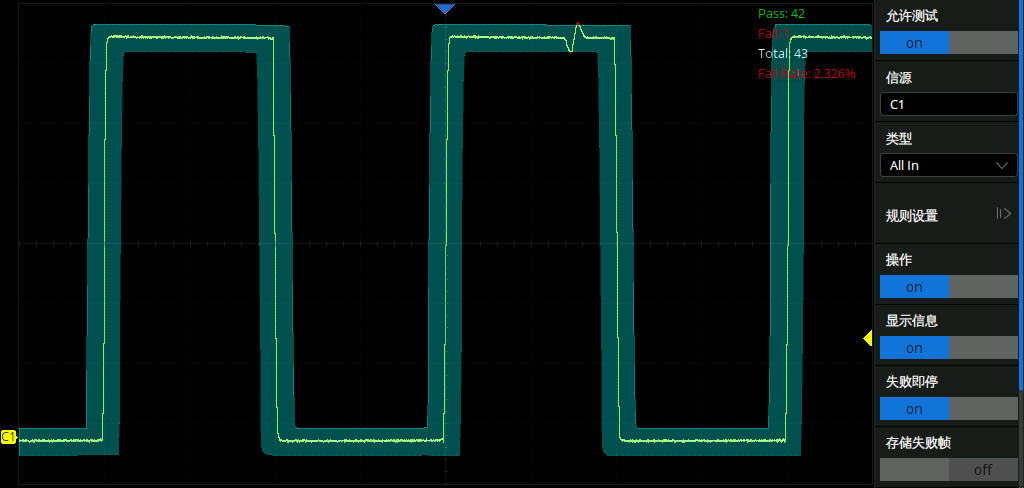

模板測試發現異常信號
