功能三：電話線狀態檢測

判斷電話線極性識別、待機、振鈴、摘機、通斷多種狀態

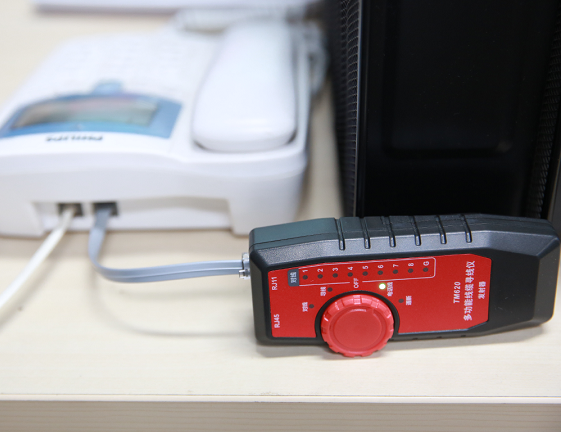

將發射器用RJ11適配線連接電話機，把發射器旋鈕開關轉動至"電話線"檔，電話線指示燈亮起，結果如下：

電話線極性：

· 當綠燈亮?xí)r，電話線3P為正，4P為負

· 當紅燈亮?xí)r，電話線3P為負，4P為正

電話線狀態：

· 指示燈常亮--電話機空閑

· 紅色和綠色燈交替閃亮?xí)r--電話機振鈴

· 指示燈變暗--摘機(電話機通話中)

電話線通斷檢測：

將發射器用鱷魚夾適配線連接電話機，把發射器旋鈕開關轉動至"通斷"檔，測試結果如下:

· 當電話線通路時--電話線指示燈不亮

· 當電話線短路時-電話線指示燈常亮

功能四：PoE交換機測試

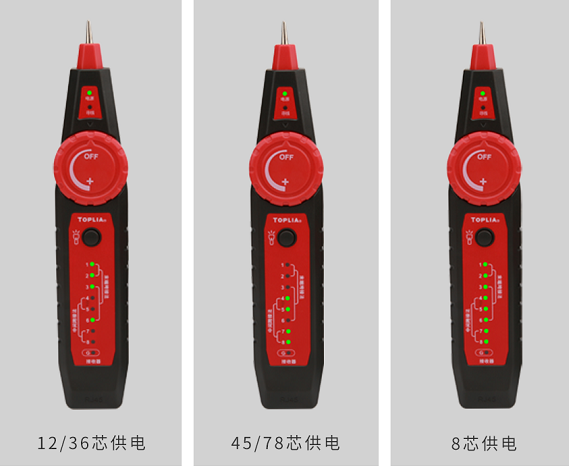

接收器的RJ45用正常網線與POE交換機連接，可以測試 POE交換機的供電接法

· D1D2或D3D6燈亮，說明此POE交換機供電方式為末端跨接法(12/36芯供電)；

· D4D5或D7D8燈亮，說明此POE交換機供電方式為中間跨接法(45/78芯供電)；

· D1D2或D3D6+D4D5或D7D8燈亮，說明此POE交換機為8芯供電。

注：以上說明中亮燈的Pin線為正極。

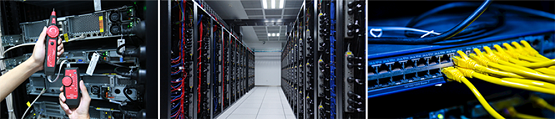

應用廣泛

適用于電信工程公司、網絡工程公司、電力部隊等需要金屬導線線路維護的弱電工程作業
