中電科思儀科技股份有限公司（以下簡稱電科思儀），最近在超寬帶大功率信號產生領域又有新突破！一款超寬帶固態功率放大器就可以覆蓋K與Ka兩個頻段，即一臺整機工作頻率可覆蓋18GHz-40GHz，帶寬達22GHz，超一個倍頻程，使寬帶大功率信號產生能力又得到了新的提升。

在微波毫米波寬帶固態功率合成技術中，主要有基于微帶電路的平面功率合成技術、基于擴展同軸的空間功率合成技術和基于徑向波導的空間功率合成技術，這些技術都有一定的局限性，無法實現18GHz-40GHz范圍內的寬帶功率合成。為解決以上限制難題，電科思儀采用基于超寬帶電磁帶隙結構的脊波導功率合成技術，成功實現了跨越標準矩形波導工作帶寬的超寬帶功率合成，合成器和功放整機產品如圖1所示。

在18GHz-40GHz全頻帶范圍內，該技術可以實現低損耗、低反射和高合成效率，具有無源結構免調試和有源電路裝配一致性高等明顯優勢，特別適合微波毫米波超寬帶大功率測試領域，并可與電科思儀的18GHz-40GHz超寬帶喇叭天線（型號為89902）配合使用，可以實現全頻段范圍內的寬帶大功率信號發射，大大提高了用戶的測試效率。

基于該技術研制的18GHz-40GHz超寬帶功率放大器整機已形成了系列化產品，輸出功率已達到百瓦量級，其主打的產品3871系列超寬帶功率放大器整機已實現批量供貨，測試照片和輸出功率曲線如圖2所示。

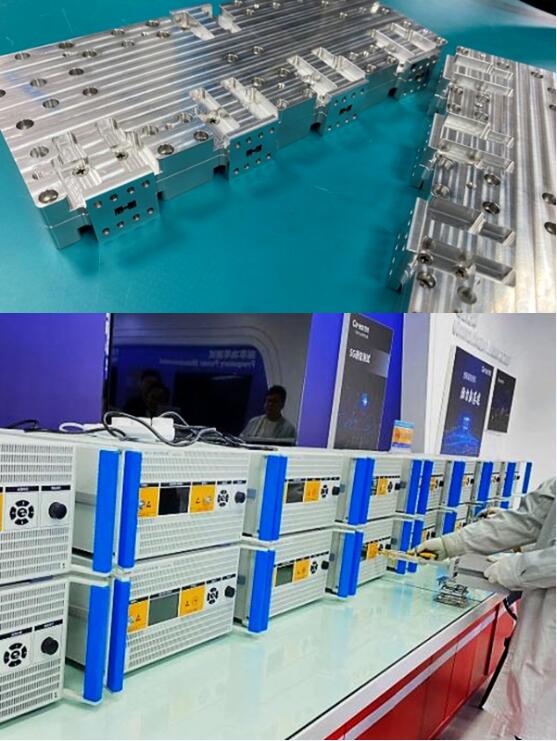

圖1 18GHz-40GHz超寬帶電磁帶隙結構脊波導功率合成器和放大器整機實物圖

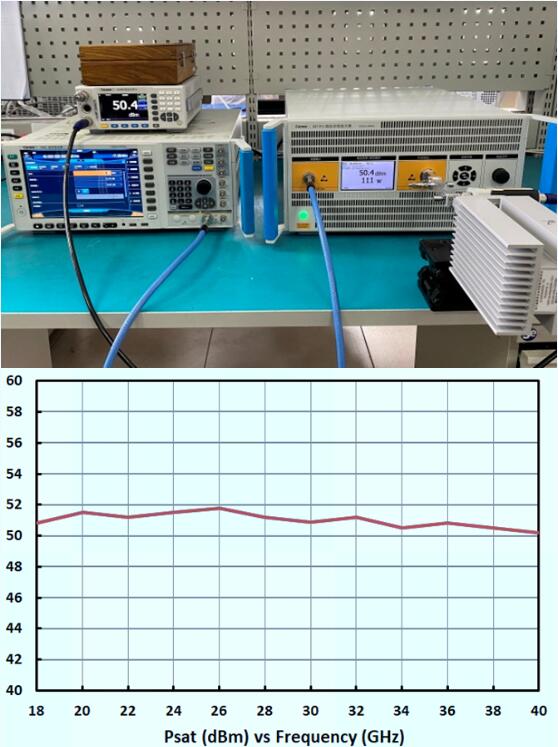

圖2 18GHz-40GHz超寬帶功率放大器整機產品測試照片及輸出功率曲線
