80V測試:
充電前確認電容耐壓標識(≥100V),充電完成后,通過短接電容兩極放電,DK-0700捕捉瞬態電流(預期峰值100-150A)。
100V測試:
充電完成后,通過短接電容兩極放電,DK-0700捕捉瞬態電流(預期峰值150-200A)。
120V測試:
充電完成后,通過短接電容兩極放電,DK-0700捕捉瞬態電流(預期峰值200-300A)。
四、關鍵數據記錄與分析

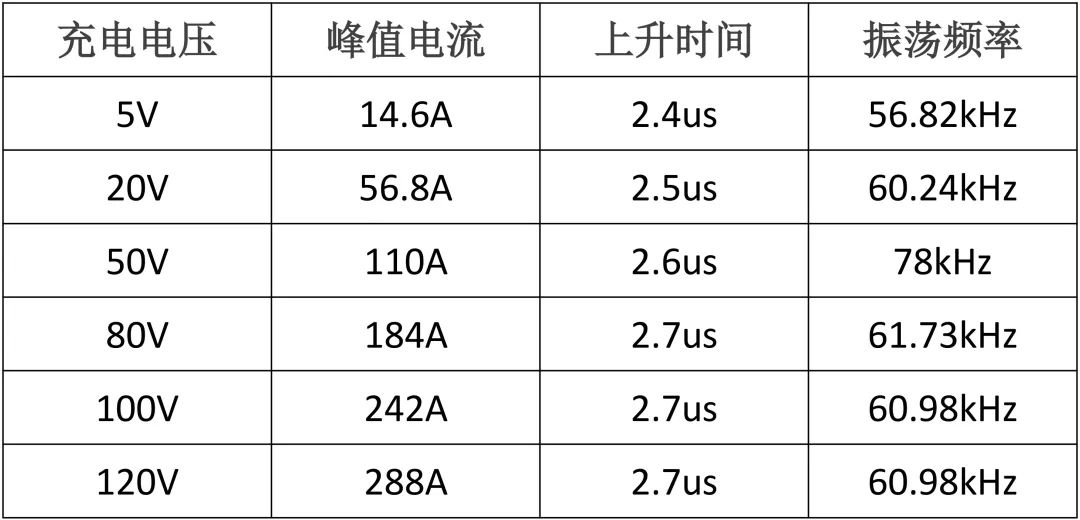

實驗數據
經典實驗波形

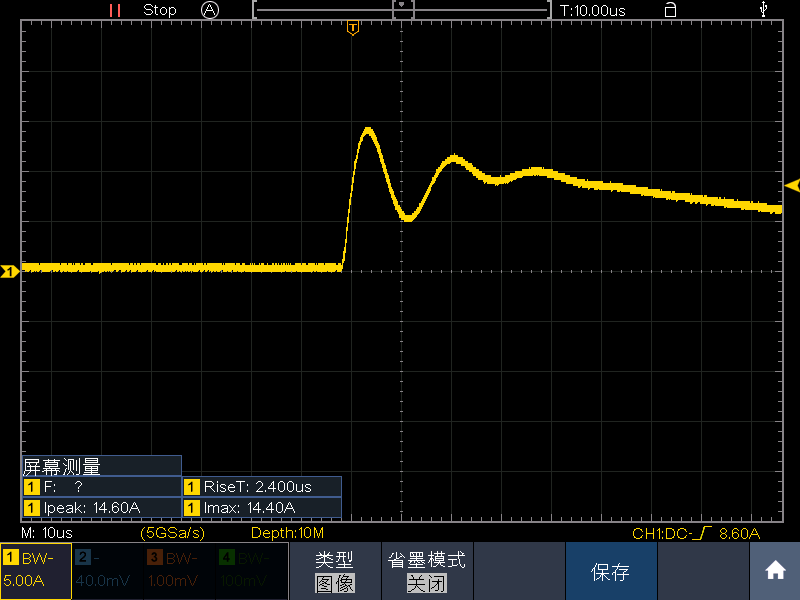

低壓實驗:5V充電電壓

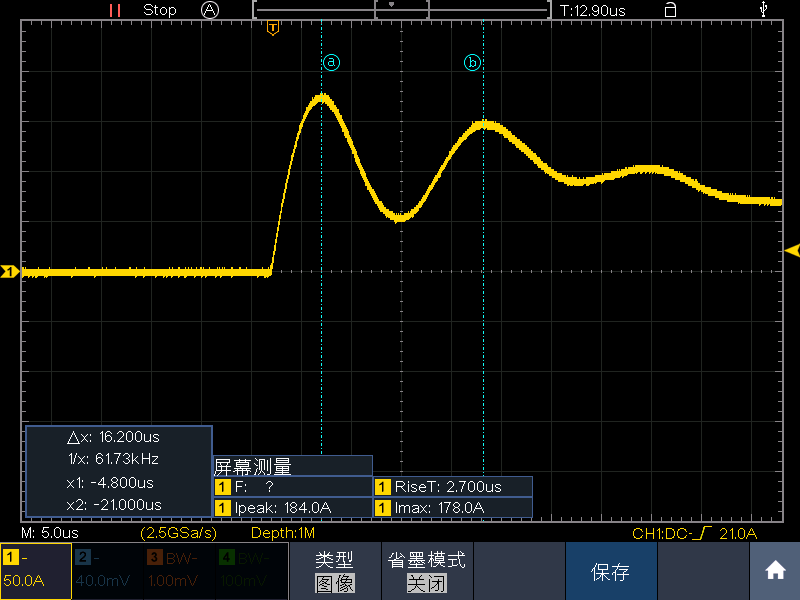

高壓實驗:80V充電電壓

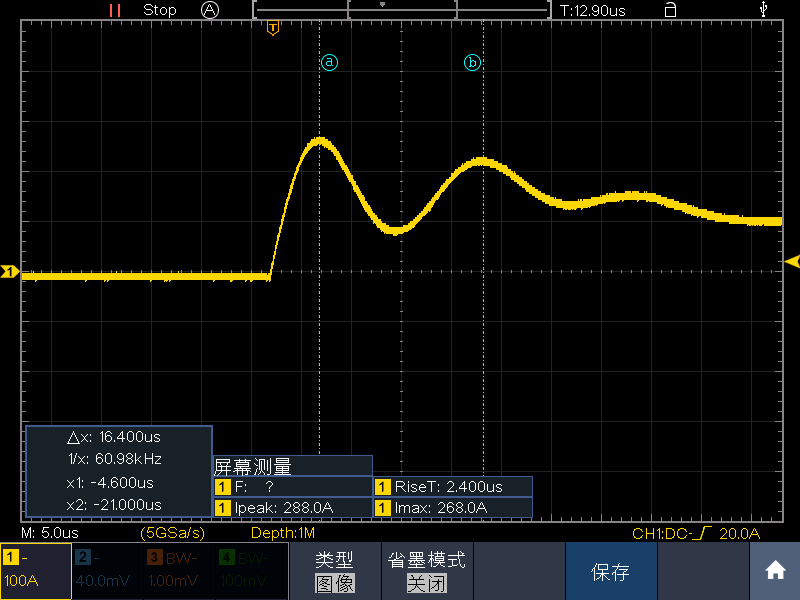

高壓實驗:120V充電電壓
分析

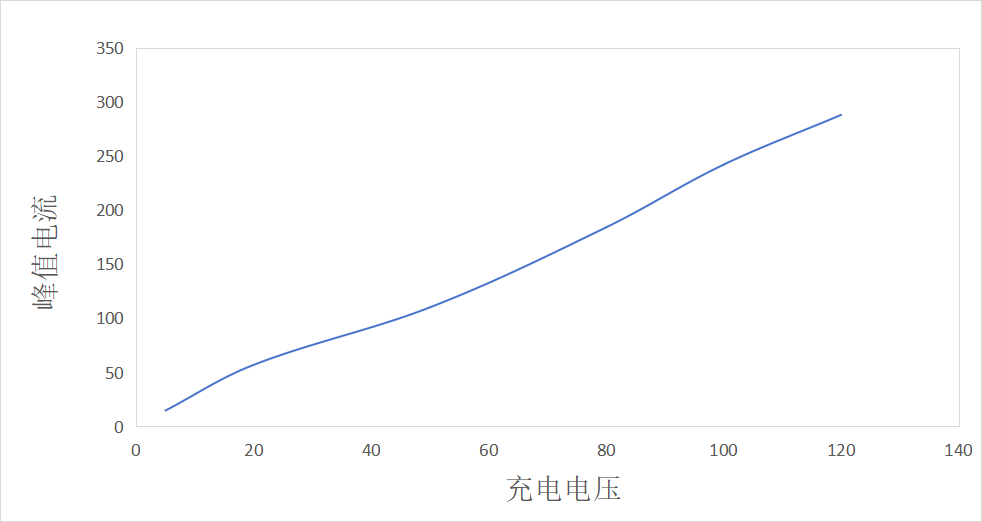

從以上數據來看,電容放電的瞬態峰值電流與充電電壓近似呈線性正比關系,比例系數約為2.4 A/V,但在某些電壓點可能存在偏差,可能由于測量誤差或ESR的臨時變化。并且可以基本確定震蕩頻率與充電電壓無相關性。
五、實驗意義與應用延伸
本實驗通過階梯式加壓與精細化測量,完整呈現了電容放電瞬態電流的特性規律,可應用于:
儲能系統設計:優化電容組并聯拓撲,降低回路寄生電感;
功率器件選型:根據實測電流峰值與di/dt數據,選擇匹配的IGBT或MOSFET;
安全標準驗證:為高壓設備的短路保護電路設計提供實測數據支撐
六、總結
品致DK系列柔性電流探頭憑借其高帶寬、大電流量程和非接觸式測量優勢,為電容放電瞬態電流分析提供了高精度解決方案。
