開放、靈活的軟件架構和硬件平臺，方便集成任意第三方設備和開發自定義測試需求，有效利用已有投入，降低長期測試成本
電壓、電流控制和測量精度高（≤0.02%FS），為測試提供可靠的數據
高動態響應特性（≤1ms），滿足高倍率充放電、脈沖充放電和負載突變等工況測試
1kHz數據采集和記錄頻率，附加測量系統可實現更高頻率、更高精度采集
最小1ms電流、功率控制更新頻率，實現極端工況模擬、路譜測試
紋波注入功能，實現紋波加熱及抗干擾測試
結合NI實驗室管理和數據分析軟件，可實現大規模實驗設備管理、測試管理、數據分析
固態電池包充放電性能測試
在完成電芯質量測試與充放電性能測試后，同樣需要對其組成的電池包進行全面的電性能測試，保證電池包在真實工況下的穩定性與安全性。
固態電池由于其剛性結構而可能對物理應力更敏感，針對固態電池包的電性能測試尤其需要關注電池包在實際工況下內部結構的細微變化對電池性能帶來的影響。
NI高性能充放電設備，電壓、電流控制和測量精度高（典型值≤0.01%FS），可準確評估固態電池的性能參數、深入了解電池的工作特性以及預測電池的使用壽命；動態響應速度快（≤0.2ms），可實現高倍率充放電、脈沖充放電，模擬急加速、急剎車、負載突變等真實工況。另外，10us的波形數據時間分辨率和20kHz帶寬，可實現高頻任意波形注入，模擬紋波加熱或外部紋波干擾、研究不同充放電模式對電池性能影響、EIS測試、電池特征提前及建模等創新性研究。

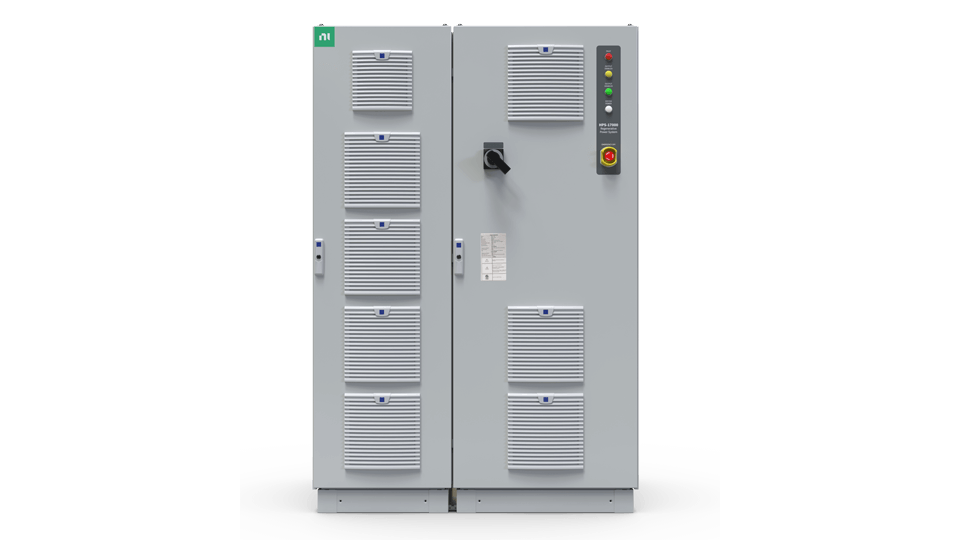

圖3：NI HPS-17000電池充放電柜
固態電池包充放電性能測試方案特點：
PXI實時測試平臺，保障電池長時間測試穩定可靠
開放、靈活的軟件架構和硬件平臺，方便集成任意第三方設備和開發自定義測試需求，有效利用已有投入，降低長期測試成本
模塊化功率組件，靈活擴展，方便維護；可根據測試需求并聯或串聯功率模塊
電壓、電流控制和測量精度高，為測試提供可靠的數據
高動態響應特性（≤0.2ms），滿足高倍率充放電、脈沖充放電和負載突變等工況測試
20 kHz 帶寬，可實現高頻任意波形注入
轉換效率: ≥94%
針對電池包的充放電性能測試系統較為復雜，用戶常常需要集成測試機柜、充放電、環境倉、水冷機等設備。NI在實驗室設計已有豐富經驗，方便用戶進行穩定可靠的長時間測試。

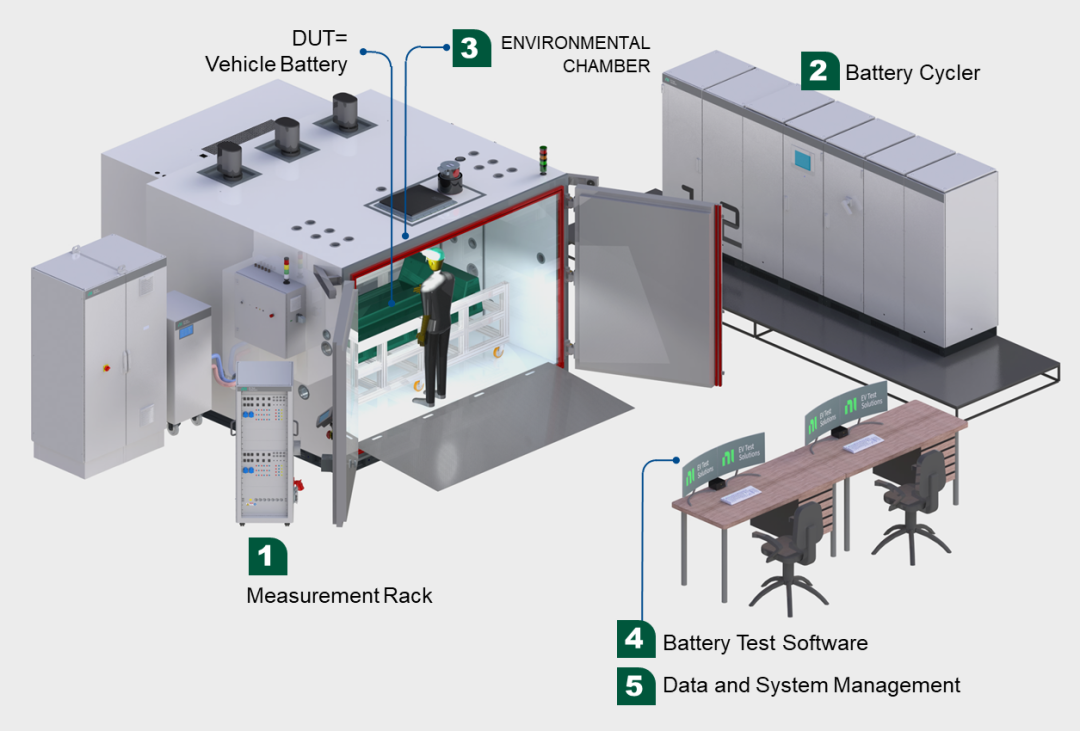

圖4：固態電池充放電測試實驗室設計示意圖
固態電池包在環（BIL）測試
固態電池包在環測試旨在覆蓋更多實車工況和極端場景。將真實電池包與實時模擬環境在功率層面連接，形成一個閉環系統，電池包不僅能夠與模擬的整車環境進行實時交互，還可以響應環境中的動態變化。
模擬環境精確再現了車輛運行中的各種工況，使工程師能夠在可控且可重復的條件下，全面評估電池管理系統（BMS）和電池包的性能、安全性及耐久性。NI VeriStand軟件允許用戶在PXI實時系統中部署汽車動力學模型和運行場景仿真軟件，PXI系統優越的實時性可幫助用戶實時得到模型的反饋。

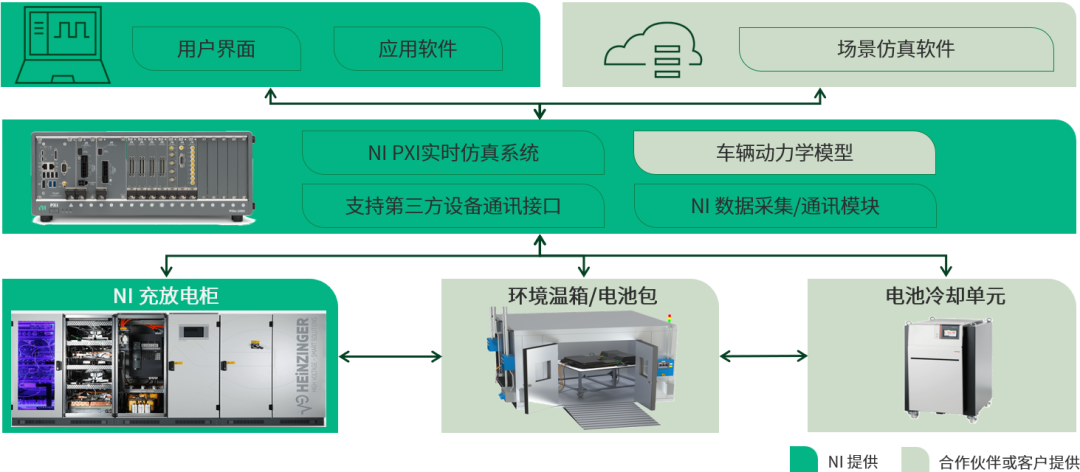

圖5：固態電池包在環（BIL）測試系統架構
