鼎陽科技的電源分析選件提供了多種針對電源性能進行評估的測試項目，其中的調制分析功能尤為突出。通過觀察控制脈沖信號在響應不同事件時脈沖寬度、占空比、周期、頻率等參數的變化趨勢，該功能能夠驗證電源調制的實際效果。調制分析為工程師提供了一種針對調制后電源輸出進行診斷的有效手段，這有助于工程師更精確地定位問題，并進行后續的優化工作。

下面將介紹對電源調制分析的步驟。首先在電源分析界面欄中，分析項目選中調制分析，下方的測試狀態切換可控制測試進行和停止。輸入設置中，可針對輸入電壓和電流選擇進行測試的通道，持續時間則為需要觀察的時間長度，啟動測試后會自動調整參數至設定狀態，在連接指南中提供了進行測試環境搭建的方法。

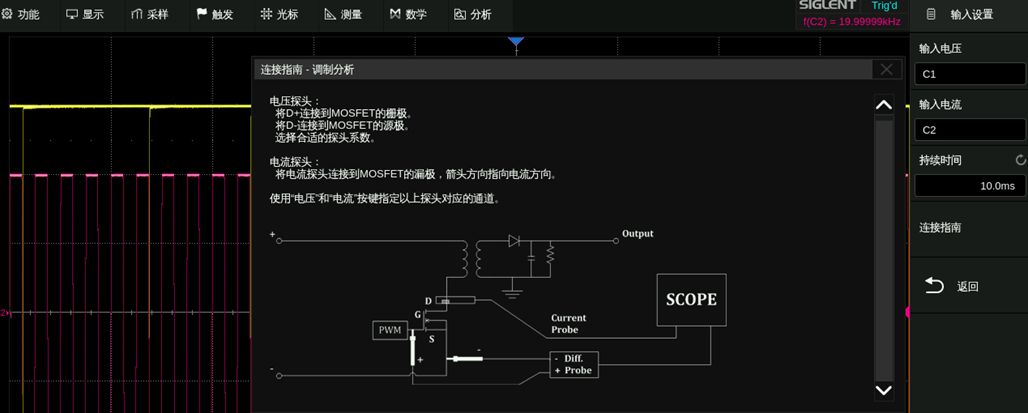

圖1 輸入設置中的測試配置

在當前信源中可以選擇本次測試需要測試的項目，選擇電壓/電流并進入測試后，軟件會根據項目選擇電壓/電流值對應的信源，并開啟對應的測量項。下方的類型中選擇需要進行測試的項目，調制分析提供平均值、交流有效值、周期、頻率、脈寬、占空比、上升下降時間的多種測試項目?；A(chǔ)設置配置完成后，開啟測試狀態即可自動化完成指定參數的測試過程。

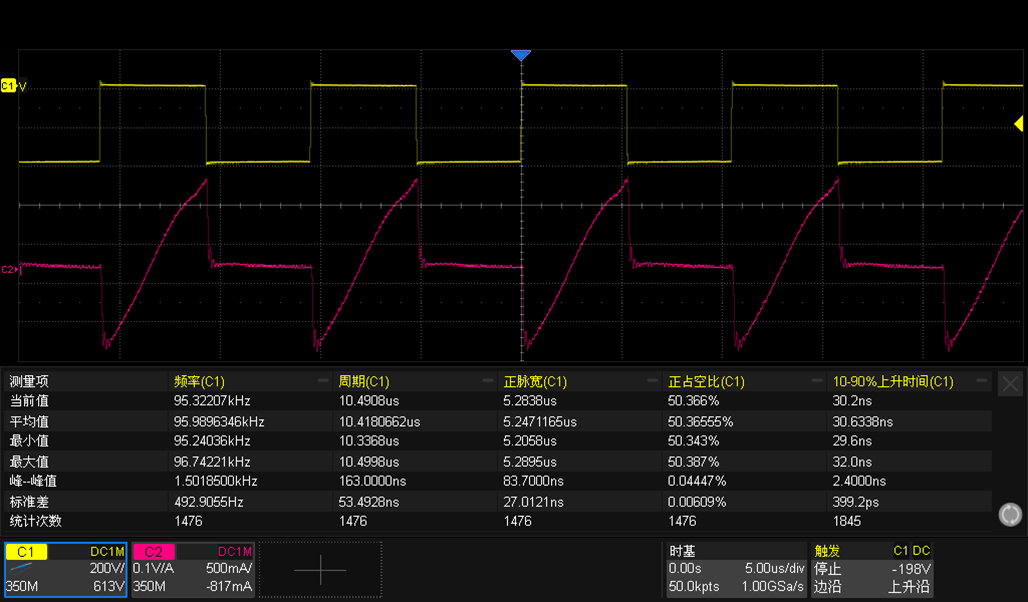

圖2 調制分析測試結果

總結

鼎陽科技提供用于電源分析的相關軟件選件，為電源工程師提供整套的測試方案，其中的調制分析測試項可針對電源調制后的電流電壓信號進行一鍵式測試，能夠準確表征電源的調制輸出特性。配備界面邏輯清晰，操作簡便，極大減少了工程師在測試中的工作量。同時示波器的高垂直分辨率為工程師提供更加精確的測量結果，更好地呈現波形細節。
