再分別計算下理論上兩者上升所需要花費的時間，假設是1.5A的電流，在0.5A/us下3us便可以達到最大值；在0.01A/us下，150us可以達到最大值。但實際表現出的上升時間卻是在幾十毫秒級別的，如果想要驗證電子負載可調節電流的上升斜率這一指標似乎無法驗證出來，5A電流量程內電流可調的最大上升斜率和最小上升斜率都沒有顯示出區別。
為什么會出現以上情況？可以注意兩者20ms左右到達的最大電流值，而在直流電源為High speed模式下，電子負載為CR模式時，此時的上升時間也大約在20ms。兩者結果沒有明顯區別可能是因?yàn)闇y(cè)出來的并不是電子負載可調的電流上升斜率，而是測到了直流電源的上升時間。
根據剛才的計算，在0.01A/us的斜率下，電子負載在1.5A電流下表現出的上升時間也有150us的理論值，是遠遠小于直流電源上升時間20ms的，理論上有著很高的上升速率。但受制于使用的電源的上升時間，電子負載的上升速率跟隨著電源的上升速率，這才看不出調節電子負載CC模式下的上升斜率造成的變化。
而在剛才的實驗中，Priority mode為High speed下的直流電源上升速率已經是最快的了，為了驗證電子負載的上升速率是不是跟隨了直流電源的上升速率，可以將模式改為Slew value然后更改Irise的數值，觀察示波器捕獲到的波形上升時間。
調節電子負載CC模式下的上升斜率，同樣分別使用0.5A/us和0.01A/us，直流電源的Priority mode設為Slew value，Slew value中Irise設置為30A/s，此時的測量結果如下：
電子負載上升斜率為0.5A/us，直流電源Irise為30A/s
電子負載上升斜率為0.01A/us，直流電源Irise為30A/s
同樣的，兩者的測量結果相差不大，測量出來的上升時間均在40ms附近，但能看出與直流電源采用High speed下相比上升時間變慢了。
此時測得的上升時間與電子負載在CR模式下，測直流電源Slew value為30A/s時的上升時間相近，這也驗證了剛才的猜想，即電子負載上升斜率調節后未能體現出來是被直流電源的上升時間所限制了。
同時目前在直流電源與電子負載（以SPS5081X和SDL1030X為例）中存在如下指標：

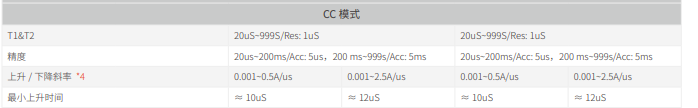

電子負載CC模式上升斜率指標
直流電源Slew value可調指標
根據測量結果，直流電源在Priority mode為High speed下有著最快的上升時間，大約為20ms。此時如果采用電子負載最低的上升時間0.001A/us，電流大小仍保持1.5A需要1.5ms，若要突出電子負載的上升時間則需要大于20ms，需要看到電子負載0.001A/us和0.002A/us上升斜率的變化都最少需要40A的電流，此時上升時間大于直流電源的上升時間，不會再受到直流電源上升時間的限制。
此時通過開啟直流電源的output，示波器進行single觸發出的上升時間斜率，就是電子負載可調的上升時間斜率。
那么有沒有其他可以驗證電子負載上升斜率的方法呢？
如果更換我們產生電流的方法再去觸發，得到的結果是否會有所改變？
先前采用的是開啟直流電源的output，緊接著示波器去觸發捕獲波形的方法，這樣生成的電流會受到直流電源本身上升時間的影響。如果我們先開啟直流電源，讓其電流維持恒定，然后通過開啟電子負載的，電子負載根據其設置的電流上升速率，改變load值，讓電流逐漸升高并維持恒定，此時的電流升高速率是由電子負載主導的。

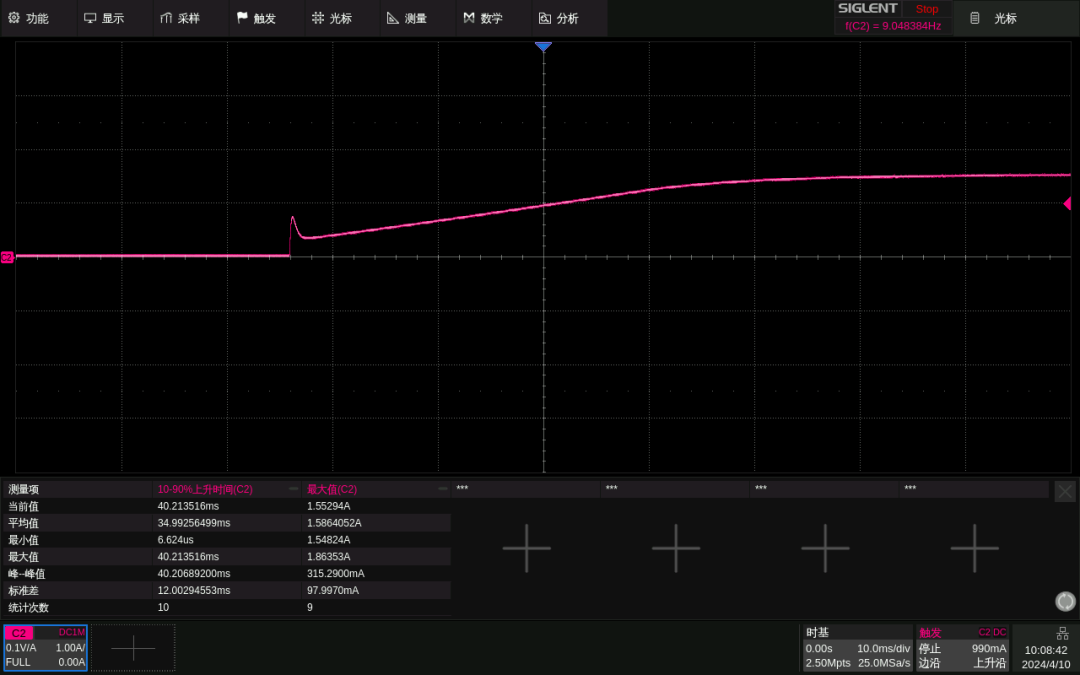

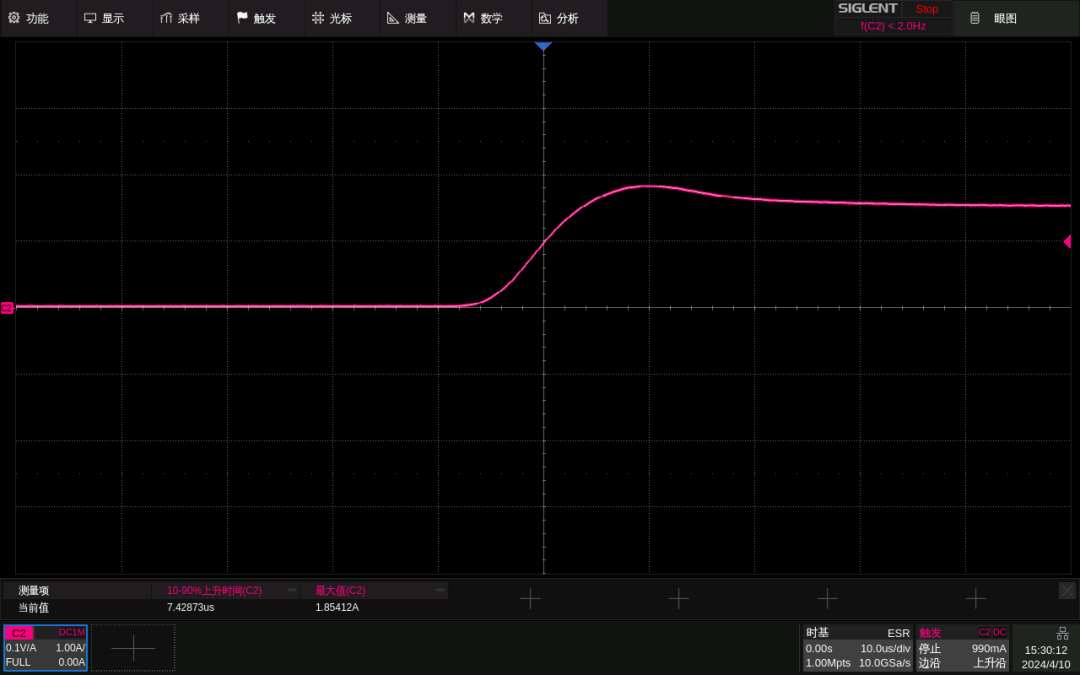

同樣的測試條件，先調節電子負載上升斜率至0.5A/us，CC模式下電流值為1.5A，直流電源電流大小維持1.5A。在電子負載上升斜率分別為0.5A/us、0.2A/us和0.1A/us下進行測試，得到的卻是相似的結果，不同斜率下測試結果如圖所示：
