在恒定幅度掃描中，僅需設置起始頻率及終止頻率，在該范圍內幅度不變，而可變幅度顧名思義是指激勵信號的幅度能夠隨著頻率而變化。在低頻的時候可將激勵幅度設置大一些以提高測量精度，再在穿越頻率附近把幅度降低到一定程度以減小失真，這樣得到的結果會比較理想，不過這需要能夠提前預估穿越頻率的大概大小。

掃描或測量類型的選擇，可連續也可單次，這里我們選擇連續。

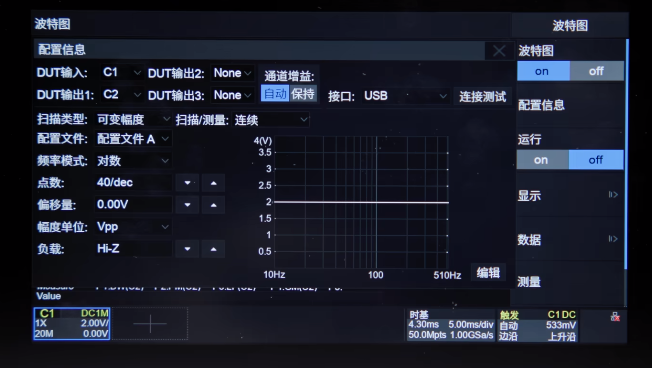

配置文件中最多支持編輯并保存4組，我們?cè)O(shè)置頻率模式為對數，點數是指信號發生器在對數下10倍頻點下的輸出頻點個數，例如100Hz到1kHz之間的輸出頻點個數,這里我們?cè)O(shè)置40，點數越大掃描分辨率也就越高。

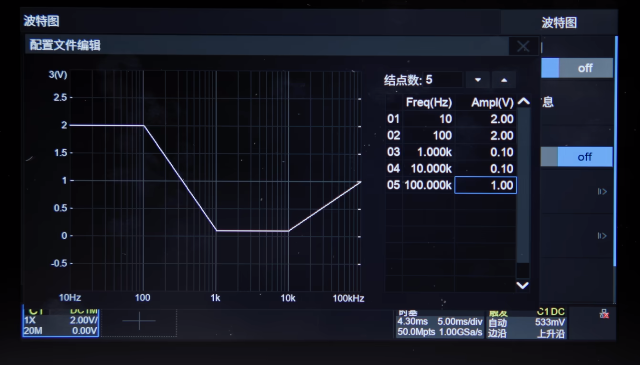

幅度單位選擇V，負載設置為高阻，然后編輯配置文件，我們建立5個結點，頻率分別設置為10Hz，100Hz，1kHz，10kHz及100kHz，幅度我們?cè)?0kHz頻率附近設置小一點，因此幅度分別設置為2V，2V，100mV，100mV，1V。

設置完成后，這條折線就能很清晰地看到激勵信號的幅度分布。在實際的測量過程中，對于剛剛所設置的這些參數，測試人員往往需要去不斷嘗試才能找到適合當前電路的配置信息。

全部設置完成后，設置電源將輸出電壓設置為8V，電流設置為0.05A，點擊輸出。

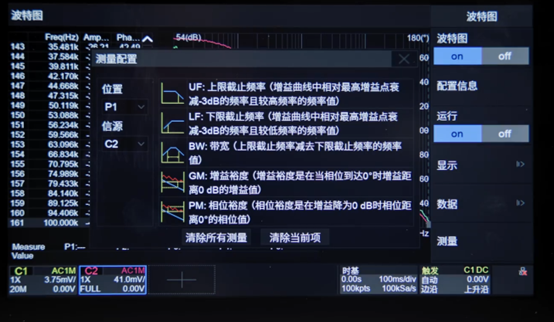

第二種是自動測量，點擊測量，有上限截止頻率、下限截止頻率、帶寬、增益裕度、相位裕度這五個測量項可供選擇。

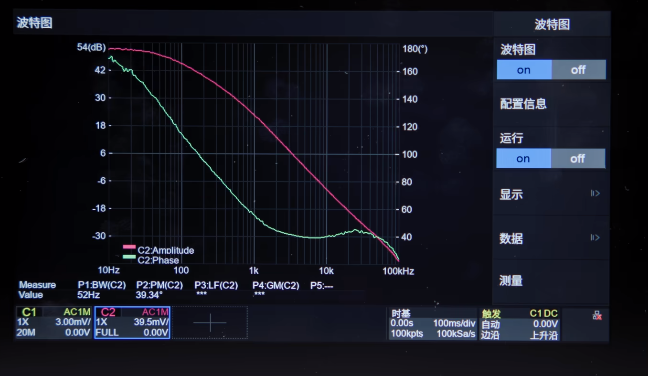

第三種方法則是利用光標，點擊顯示，打開光標，設置類型為X或Y，這塊區域是光標信息顯示區，通過使用旋鈕緩慢挪動光標。

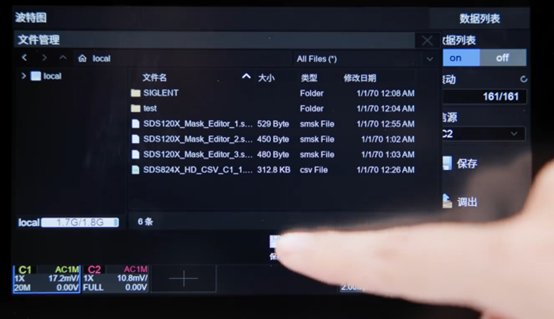

最后針對測試結果，我們可以選擇截圖保存或者以csv文件的形式保存數據，方便進行下一次分析。

總結

波特圖是由荷蘭裔科學家波特在1930年發明的圖，在電源領域應用廣泛。本文介紹了波特圖的發明歷史和主要參數增益裕度、相位裕度以及穿越頻率，描述了波特圖測試中的原理和注意事項，以及如何測試實操，希望對廣大工程師和技術人員有所幫助。
