經過剛才的試驗，我們已經確定了影響方波還原的一個重要指標就是示波器的帶寬，有時為了能夠完美還原方波，甚至需要示波器帶寬在方波頻率的10倍以上。

02 探頭帶寬

需要注意的是，在測量時我們有時需要用到探頭，當探頭與示波器相連時就組成了一個系統。根據短板原理，一只木桶盛水的多少，并不取決于桶壁上最高的那塊木塊，而恰恰取決于桶壁上最短的那塊，所以即使示波器能夠滿足方波的需求，而探頭達不到要求也無法還原出一個完美的方波。

這就引出了影響還原方波的第二個要素——探頭的帶寬。

03 探頭校準

既然提到了探頭的帶寬影響，就不得不提到“萬惡之源”：探頭的校準。

在實際使用過程中，示波器探頭的準確度會因?yàn)殚L(zhǎng)時間使用、物理?yè)p耗等原因下降，對測試結果產生誤差。為了保證測試結果的準確性，需要對示波器探頭進行校準。

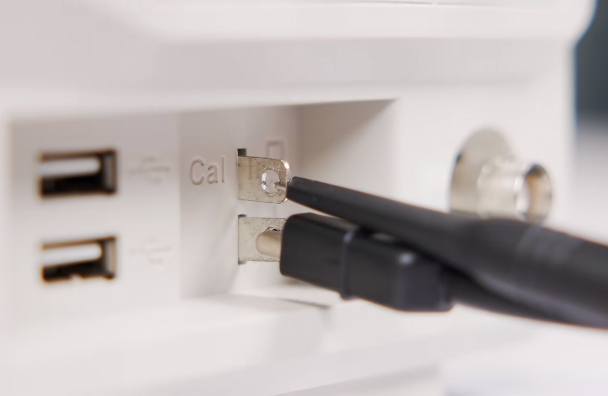

首先，將示波器的輸入選擇打到直流耦合上，并將示波器探頭接地夾與示波器地端相連，探頭掛鉤與示波器校準信號補償端相連（一般示波器都會帶有補償端），通常是1KHz的方波信號。然后調節水平時基旋鈕，使波形能夠清晰地顯示在屏幕上，觀察方波的上下兩邊是否水平。

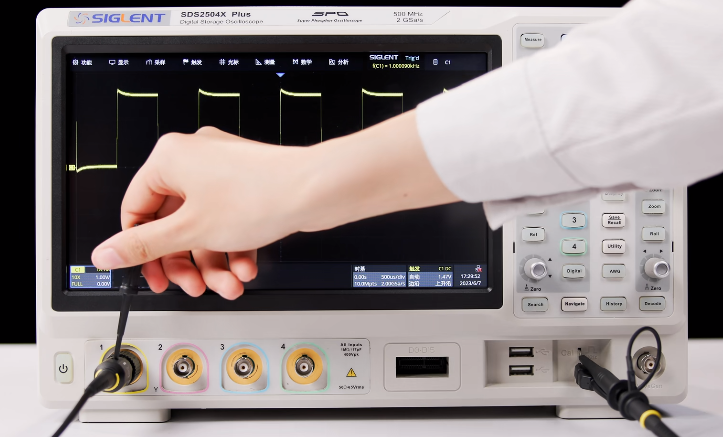

如果出現過沖的現象，則需要調節探頭上的匹配電容，此時就需要用小螺絲刀進行調節，直至波形上下兩邊處于水平狀態。

04 信號問題

那么說完了示波器和探頭的影響，還有一種可能是信號本身出了問題。

作為一個理想的，優秀的方波，應該只有“高”和“低”這兩個值，這兩個值之間應當是瞬時變化的，但是實際上由于物理局限性，這種情況并不可能實現。

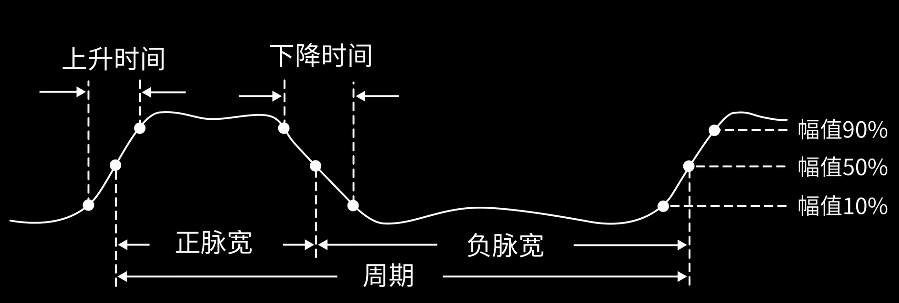

信號從最低值上升到最高值然后再下降所花費的時間分別稱為脈沖上升時間和脈沖衰減時間。當上升或衰減時間過長，方波本身就變得不那么理想，我們又怎么能夠在示波器上看到理想的方波呢？

使用SDS2000X Plus數字示波器以及SDG6000X任意波形發生器進行測試，SDS2000X Plus數字示波器本身的上升時間為0.8ns。需要注意的是，我們所設置的方波的上升時間必須大于示波器的上升時間，否則就沒有意義了。

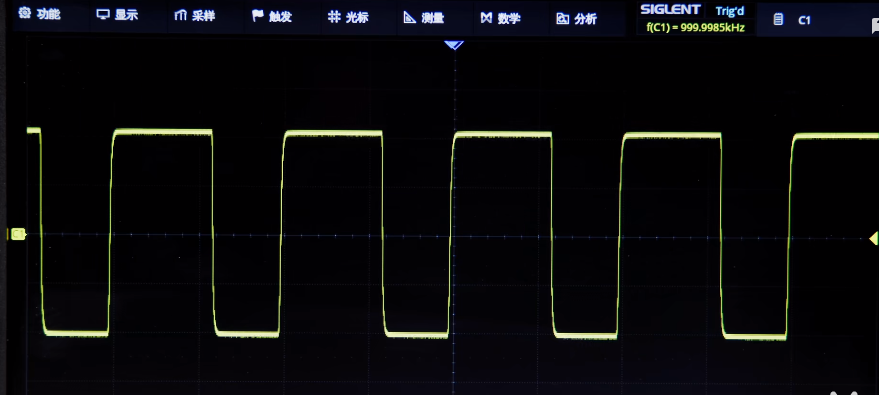

首先我們?cè)O(shè)置一個方波，將它的頻率設置為1MHz，脈寬為600ns，上升時間為10ns，然后輸出信號，現在示波器所顯示的是較為理想的方波。

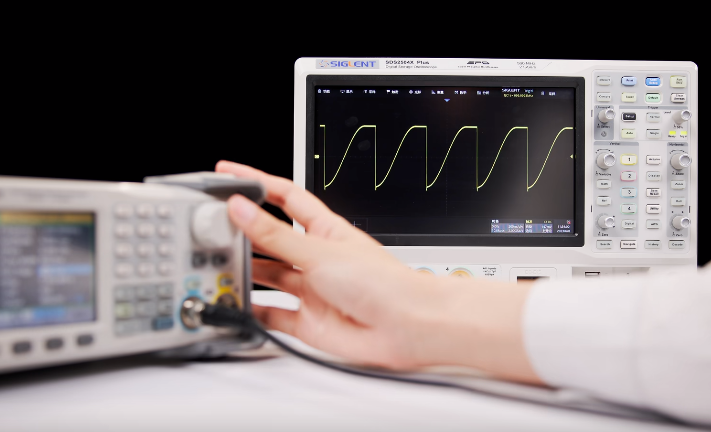

然后保持其他條件不變，逐漸增加其上升時間，可以看到方波原先的棱角慢慢變得圓潤了起來。

05 視覺效果

再換個角度來思考，如果一個方波它的上升時間足夠短，但是脈寬很小，雖然本質上講是一個比較理想的方波，從視覺上來看仍然是這樣嗎？

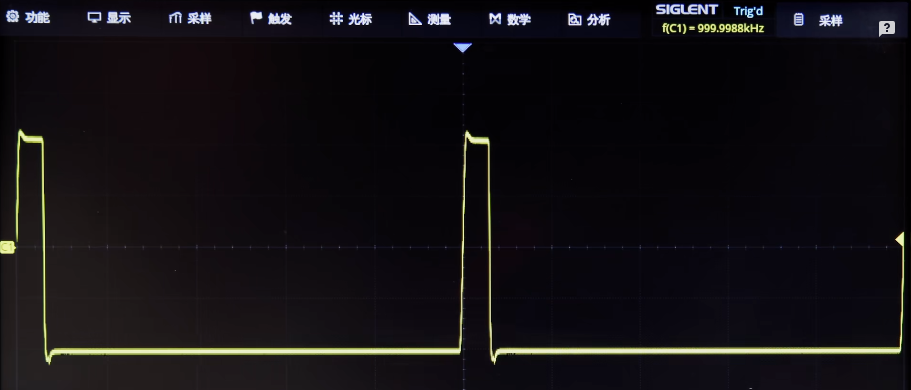

我們來看看實際效果。將剛才所設置的600ns脈寬減小至60ns，此時信號源輸出的信號是一個上升時間為10ns，脈寬為60ns的方波。

為了讓波形更加清晰，我們減小示波器的水平時基。隨著波形被放大，上升時間所在的這段波形也被放大，慢慢地從視覺效果上看，方波發生了形變。
