永磁同步風力發電機最大風能捕獲控制
1.最大風能捕獲控制

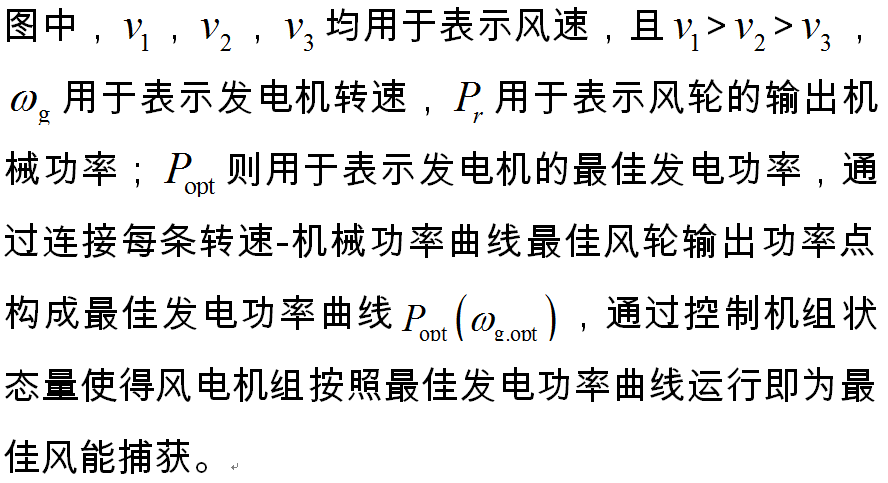

功率-轉速關系曲線如圖4。

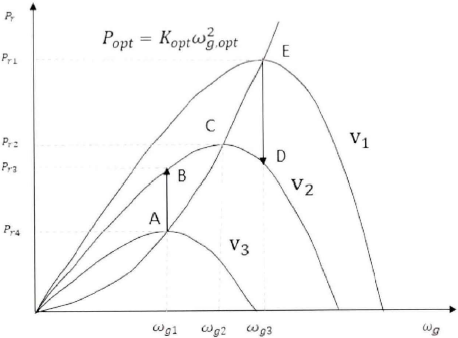

圖4 風電機組的功率-轉速關系曲線

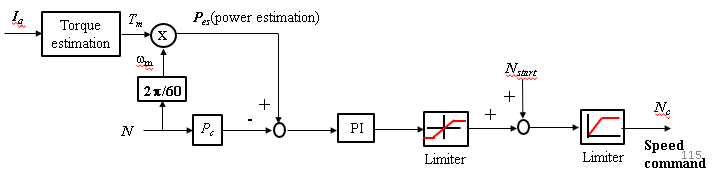

利用估測風機輸出功率追蹤MPPT曲線可得風機轉速命令，控制框圖５所示：
圖５ 風機轉速控制框圖

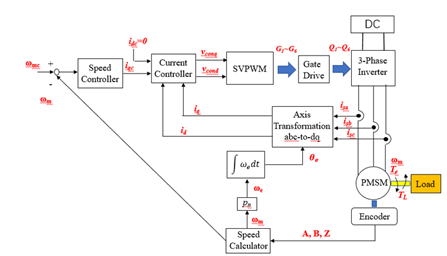

發電機系統控制框圖如圖６所示
圖6 發電機系統控制框圖
2.PMSG數學模型

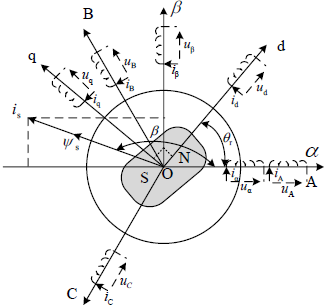

不同坐標系下PMSG的物理模型如圖7所示。
圖7 不同坐標系下PMSG的物理模型

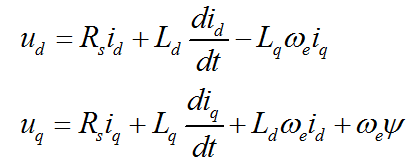

在dq軸同步旋轉坐標系下，永磁同步風力發電機數學模型定子電壓方程如下：
永磁發電機的電磁轉矩方程為：

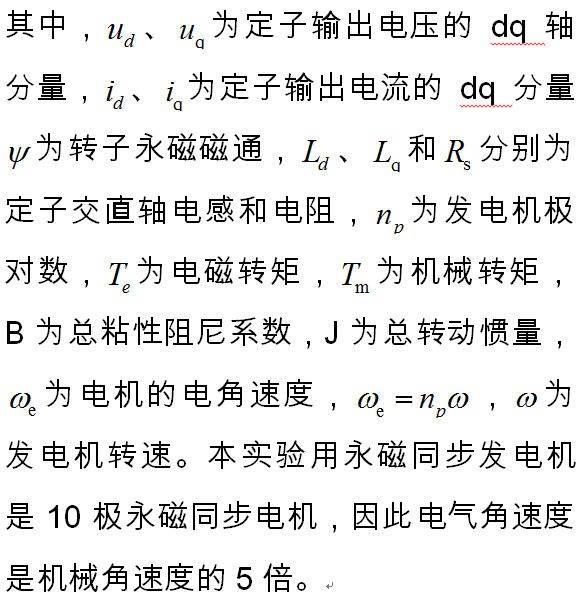

發電機傳動系統模型為：
3.電壓電流雙閉環控制策略

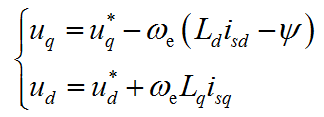

通過坐標變換可知，永磁同步發電機dq軸電壓存在耦合項，為了便于實施控制，需要進行電壓的前饋補償，對旋轉后的電壓進行前饋解耦補償，補償后得到的控制方式為：

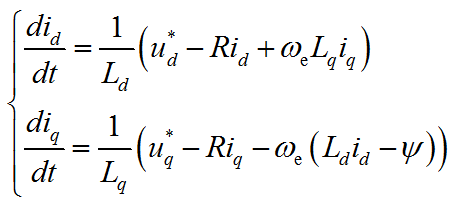

解耦整理得：
利用定子磁鏈方向定向控制，即設置d軸電流id為0，進而結合輸出功率得到式：
