2、如何避免遠程感測線路產生電位振蕩

電壓感測電路采用高輸入阻抗電壓測量電路。感測導線上的噪聲可以產生可檢測的擾動，這些擾動被放大并傳輸?shù)诫娫纯刂齐娐贰？刂齐娐飞系脑肼晻陔娫摧敵錾弦鸺y波。如果波動足夠大，它們會導致電源產生振蕩，可能損壞負載和電源。

為避免這種情況，要使用恰當?shù)牟季€技術，使盡可能多的噪聲遠離感測導線?？赏ㄟ^屏蔽導線以防止電磁干擾。此外，使用雙絞線來防止磁場在導線的環路區域產生電壓。保持感測導線與電源導線分開。這些導線中的直流電流會在感測導線的環路區域產生磁場。圖 4 說明了使用感測線時最常見的解決方案。

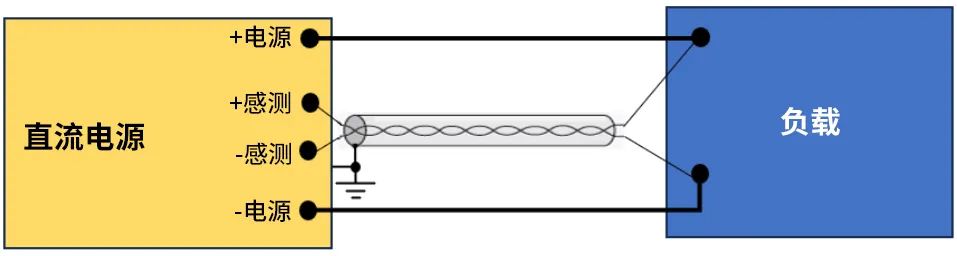

圖 4 所示，正確的遠程感測電路布線

遠程感測保證了對負載施加正確的電壓

電壓感測電路采用高輸入阻抗電壓測量電路。感測導線上的噪聲可以產生可檢測的擾動，這些擾動被放大并傳輸?shù)诫娫纯刂齐娐?。控制電路上的噪聲會在電源輸出上引起紋波。如果波動足夠大，它們會導致電源產生振蕩，可能損壞負載和電源。

所有 EA Elektro-Automatik (EA)直流可編程電源都具有遠程感測功能。EA 可編程電源可適應的測試引線的電壓降，達到標稱輸出電壓的5%，優于其他直流電源。
