圖2.4.1 5G 100MHz信號的ACLR測試結果
2.4.2頻譜發射模版
5G 100MHz信號頻譜發射模板定義了一個以被測信號中心頻率為中心，頻率跨度為300MHz的模板，離載波近的地方用的是100kHz測量帶寬。3GPP TS38.141規定使用Test model 1.1進行頻譜模板的測量。允許的測試極限值與基站功率相關。
以下是使用頻譜儀測試的5G TDD 100MHz信號的發射頻譜模板：

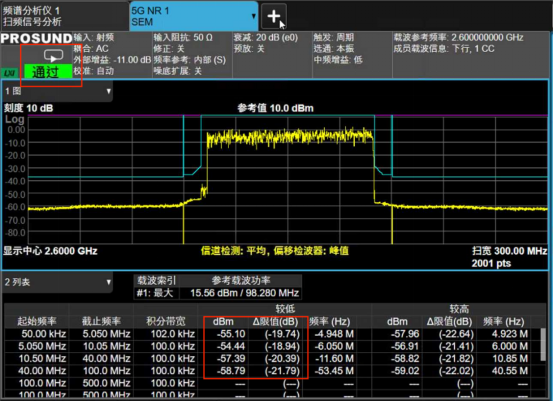

圖2.4.2 5G 100MHz信號的頻譜發射模版測試結果
2.4.3雜散發射
所謂雜散信號就是在某些頻率觀察范圍內，除主信號外的其它任何頻率的雜波能量。其中雜散信號包括了諧波、子諧波和非諧波成份。雜散對任何電路的影響都非常大，例如雜散信號影響輸出有用信號的純度，雜散信號造成其它無線通信系統的干擾等。
雜散發射包括發射機雜散和接收機雜散?；井a(chǎn)品測試雜散根據不同通信制式而不同，因?yàn)槊總€(gè)協議產品的通信帶寬不一致，關注帶內的雜散也不一致。

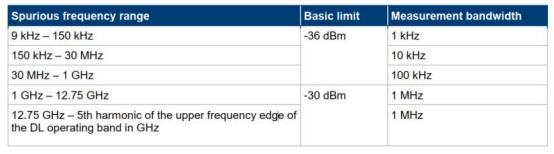

各種協議也明確了各自的雜散要求，如5G 3GPP TS38.141對雜散的規定，即在9kHz-1GHz的頻帶內發射機為-36dBm；在1-12.75GHz的頻帶內發射機為-30dBm。

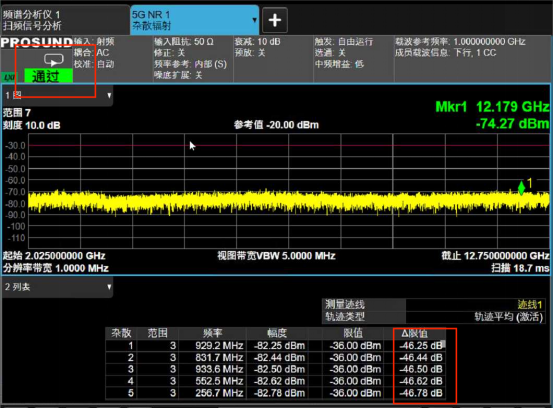

測試雜散使用頻譜儀，特別注意以下幾點：
①受頻譜儀動態范圍的影響，帶外的小雜散信號可能檢測不到，得借助于陷波器(帶阻濾波器)將發射信號濾除后再測試。
②雜散測試需要遵守測試規范所定義的測量帶寬(RBW)。
2.4.4占用帶寬
占用帶寬(OBW)測量發射功率中一定比例(通常是99％)的所占用的帶寬。計算占用帶寬的辦法是通常先用與信道功率計算相同的積分計算法計算在一定帶寬內(該帶寬大于占用帶寬)的總功率，然后從該帶寬的兩邊往中心進行功率的積分計算，直到兩邊積分的功率達到總功率的1％，則剩余的中間部分必為99％，相應的帶寬就是占用帶寬。
對于5G 100MHz帶寬信號，占用帶寬應該小于100MHz，如下圖所示的使用Test Model1.1信號測量結果。

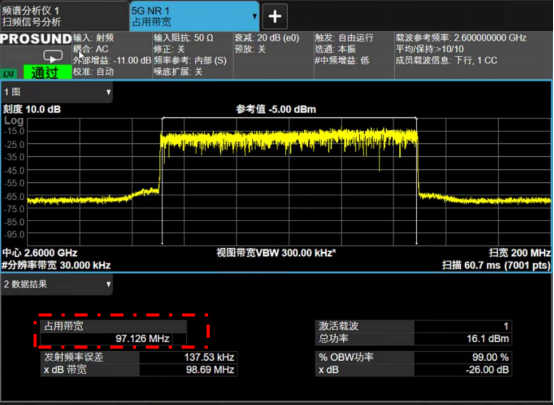

圖2.4.4 5G 100MHz的占用帶寬測試結果
2.5調制精度
2.5.1頻率誤差和EVM
頻率誤差是指實際發射頻率與分配的發射頻率之差。
調制精度通常采用EVM(Error Vector Magnitude)矢量誤差幅度，它定義為測量值和理想值的均方根誤差，誤差是歸一化誤差。
EVM是各種移動通信制式基站的重要指標之一，3GPP中都明確規定了EVM值的要求。EVM實際反應的是通信系統調制精度的能力，可以反應系統的如下指標：
①IQ兩路增益不平衡，用增益差來表示，單位為dB。
②IQ兩路在正交調制器中相位的非正交性，單位為弧度或度。
③載波泄露也叫作原點漂移，等于信號平均功率與泄露的載波功率之比，單位為dB。
④頻率誤差，單位為HZ。
⑤峰均比CCDF，系統的非線性特性。
5G基站EVM測試指標：
