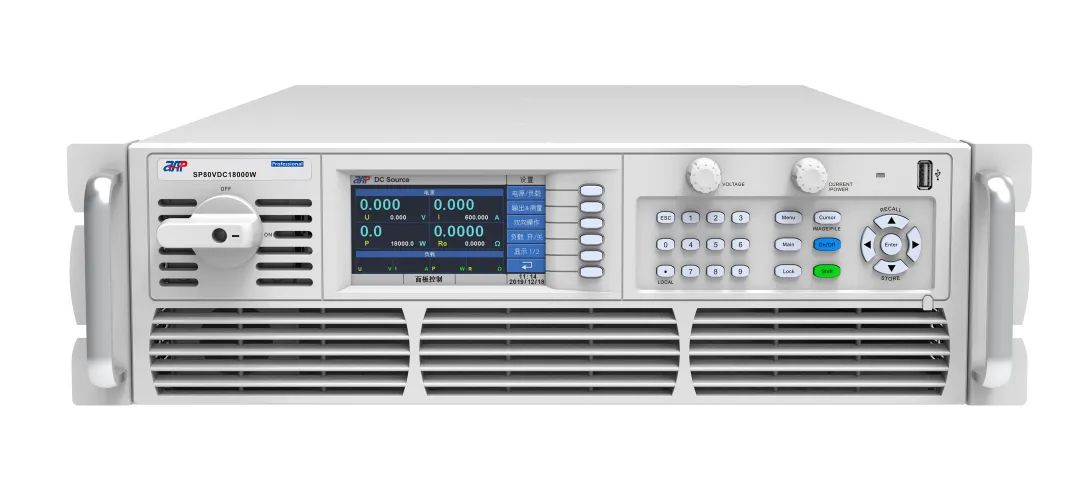

SP-3U/6U系列電源可以通過外部控制端口使用外部數字和模擬信號來設置和監測其輸出狀態。

外部控制功能是指通過向指定的引腳輸入0V~10V或0V~5V之間的電壓，來控制儀器實際的輸出電壓/電流值/功率值，并且將電壓/電流/功率的輸出限定在指定的范圍內。

在任何設備與電源外部控制模擬口連接前，必須確保外部設備的輸入范圍不會超過模擬口最大限值。

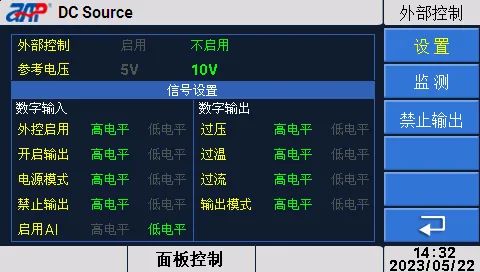

此菜單顯示外部控制功能設置，可根據需求進行選擇

該系列電源的外部控制具備以下功能：

參考電壓：可根據測試需求選擇5V或10V

數字輸入

外部啟用：通過高、低電平輸入，啟用外部控制模式；

開啟輸出：通過高、低電平輸入，開啟或關閉電源的輸出；

禁止： 通過高、低電平輸入， 強制禁止輸出。

數字輸出

過壓：過電壓告警；

過溫：過溫保護告警；

過流：過電流保護告警。

同時，在監測界面可以讀取外部控制模式的工作狀態和輸入模擬信號值。

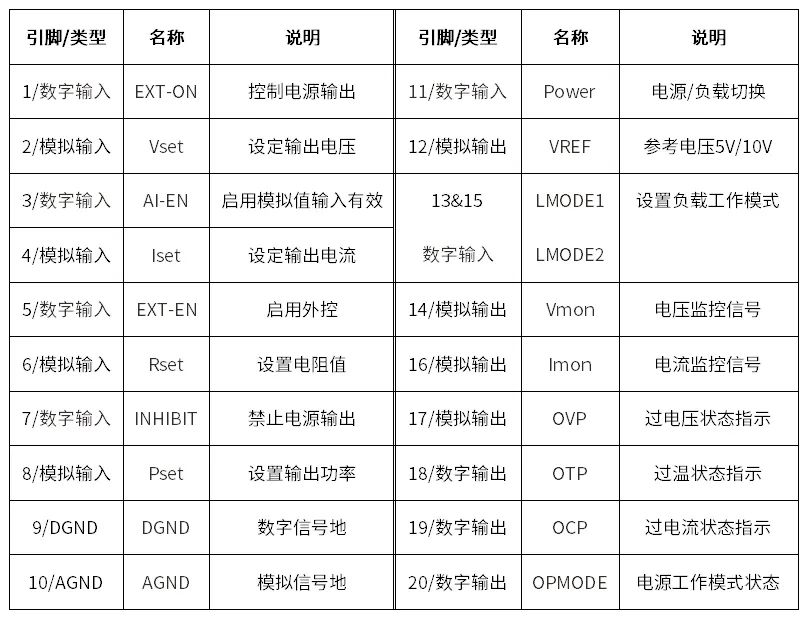

外部控制端子功能

備注:

Pin13號端子復用在特殊模式的A/B功能，通過Pin13端子的高、低電平切換電源輸出參數。

Pin7號端子復用在禁止輸出功能，通過外部高電平強制關閉電源輸出。

外部控制功能可以應用在一些特殊測試場景下，保護測試人員、方便長距離控制，并且能夠和測試產品通過外部控制端子，用電路連接完善控制系統。

關于外部控制功能的詳細操作請查看：SP-3U/6U系列關于外部控制功能使用分享(二)。
