思儀與您一起相約微波周——多場景信號仿真模擬—5G NR信號模擬功能


  來源: 電科思儀 時間:2023-05-05 編輯:清風
分享到:

?

隨著5G網絡的演進和產業發展,5G技術廣泛地應用于移動互聯網、工業自動化和物聯網等各個領域。5G網絡的高帶寬、低時延和廣覆蓋對無線設備提出了更高的要求。為了保障5G設備的功能和性能,在其研發和生產過程中要進行完備的測試,具備5G信號模擬功能的微波信號發生器是必不可少的測試儀器。


由電科思儀自主研發的基于Ceyear 1466-V信號發生器的5G NR信號模擬軟件選件(選件號:1466-S21),支持3GPP R16版本的5G移動通信信號模擬,滿足5G設備研發、生產、入網測試核準等多種測試激勵需求。



Ceyear 1466-V系列信號發生器5G NR信號模擬的主要功能特性:

·支持上行鏈路和下行鏈路,頻率范圍覆蓋FR1和FR2;

·支持PDCCH,PDSCH,PUSCH,PUCCH,PRACH,SS/PBCH,SRS,CSI-RS,PTRS等信號的生成;

·支持CORESET中的下行和上行DCI參數配置。

·根據DCI自動調度生成PDSCH;

·支持產生FRC和TestModel信號;

·支持QPSK、16QAM、64QAM和256QAM等多種協議規定的調制模式;

·支持載波聚合與跨載波調度。

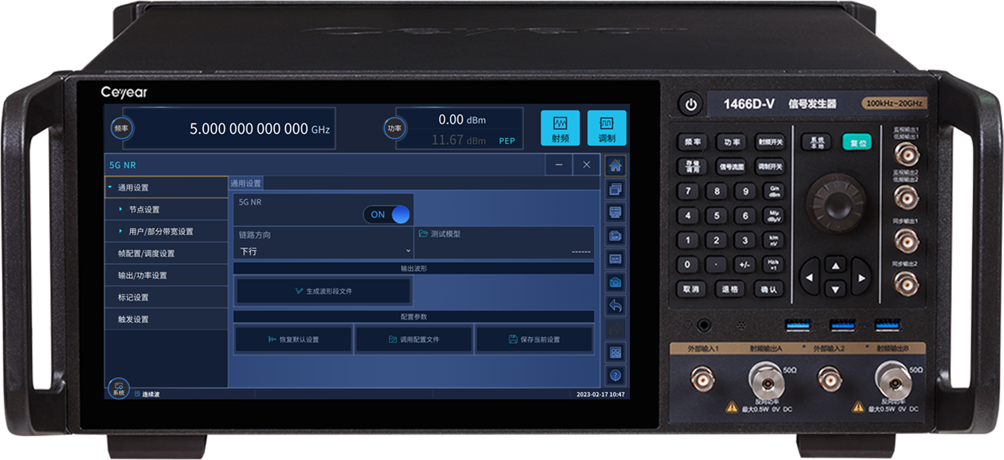

5G NR信號模擬功能采用插件方式與整機融為一體,軟件采用獨特的樹形目錄結構,將軟件主要設置功能分層展示,功能選擇和跳轉更加靈活方便。


軟件支持5G協議規定的TestModel和FRC信號波形模擬生成,可直接選擇并生成測試信號;支持最多設置16個載波/小區,支持FR1和FR2頻率范圍設置,信道帶寬最大400MHz;支持SS/PBCH設置,每個載波最多可配置4個SS/PBCH信號;支持PRS設置,每個載波最多可配置8個PRS信號。



軟件支持用戶/部分帶寬設置,每個用戶最多可配置4個部分帶寬;支持上、下行部分帶寬的詳細配置,包括各種信道和信號參數設置;支持上、下行信道調度配置,下行包括CORESET和PDSCH信道,上行鏈路包括PUCCH、PUSCH和PRACH信道。



通過Ceyear 1466-V系列信號發生器5G信號模擬軟件選件生成各類5G NR信號的解調結果如下:


1. TestModel測試


在下行鏈路的FR1頻段, 100MHz帶寬、30kHz子載波間隔的TM模式FR1-TM1_1-FDD-100MHz-30kHz。對模擬產生的信號進行解調,下圖為解調結果,EVM值為0.33%。


下行TM模式FR1-TM1_1-FDD-100MHz-30kHz解調結果


2. FRC測試


在上行鏈路的FR1頻段,30kHz子載波間隔,F(xiàn)RC模式G-FR1-A1-8,對模擬產生的信號進行解調,下圖為解調結果,EVM值為0.05%。

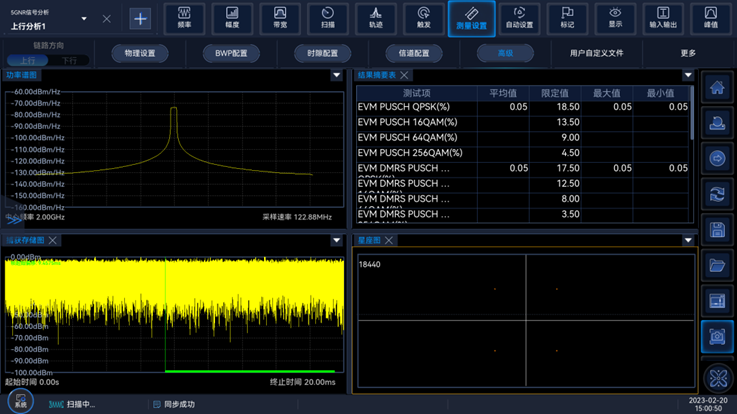

上行FRC模式G-FR1-A1-8解調結果


Ceyear 1466信號發生器結合內嵌的5G NR信號模擬軟件包含了完備的5G信號模擬功能,可廣泛應用于5G通信相關的各種測試領域,并為5G產品的研發和測試提供完善的解決方案。

關鍵詞:電科思儀 微波周 信號發生器    瀏覽量:1111
