引言

如今的電子負載具備廣泛的電子設備測試功能。由于功能豐富，在選擇符合當前及未來應用要求且經濟高效的電子負載時，無疑是相當大的挑戰。要選擇合適的電子負載，首先就必須明確功率要求；但還有許多其他問題需要考慮。本文旨在就電子負載選型的關鍵注意事項提供指導。將分為上下兩篇討論一些需要考慮的重要問題：

1、負載的吸收功率必須達到多少?

具體功率要求取決于被測設備 (DUT) 可輸出的功率以及您的測試要求。在確保正常運行的功能測試及確?？煽啃缘膲毫y(cè)試期間，如需充分展現 DUT 的性能，需要超出其額定最大電壓、電流和功率多少？為您的負載相應地選擇最大功率、電壓和電流額定值。

對負載輸入特性的選擇如何節省功率需量并提高靈活性

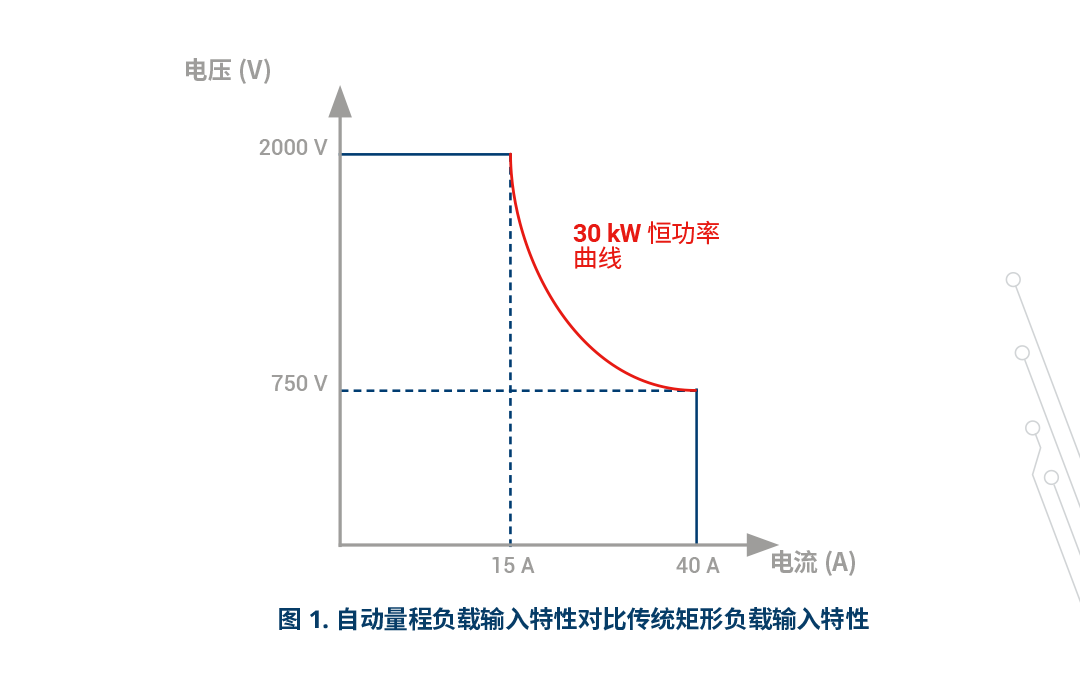

您是否考慮過可以從負載中獲得多大的靈活性，以及是否考慮過，如果選擇具有自動量程輸入/寬范圍特性的負載，可能獲得功率較低的負載？傳統電子負載具有矩形輸入特性，其中負載只能在最大額定電壓和電流下吸收全功率，如圖 1 中的有限功率級矩形輸入所示。EA Elektro-Automatik的電子負載具有真正的自動量程輸入特性，可支持更大范圍的輸入功率，如圖 1 所示。

當降至額定電壓的 33% 時，EA 負載也可吸收全功率。例如，最大額定電壓和電流為 1000 V 和 30 A 的 10 kW EA 電子負載在333 V 和 30 A 條件下能夠吸收全功率。而具有傳統輸入特性的電子負載必須是最大額定電壓和電流為 1000 V 和 30 A 的 30kW 負載，才能在 333 V 和 30 A 的條件下提供 10 kW 功率，因此，自動量程可讓使用更低成本、更低功率的負載成為可能。較低功率的負載對冷卻的要求也相應會低。因此，自動量程輸入/寬范圍特性能夠節省基礎設施成本和年運行成本。

2、電子負載將測試哪些類型的設備?
