研究背景

自1949年新中國成立，我國便開始孕育中國的半導體產業，隨著科技更新迭代迅速，目前，我國已成為全球第一大半導體市場，并且保持較高的增長速度。

科技創新是第一生產力， TH510系列半導體C-V特性分析儀是同惠電子針對半導體材料及器件生產與研發的分析儀器。

TH510系列半導體C-V特性分析儀創新性地采用了雙CPU架構、Linux底層系統，10.1英寸電容式觸摸屏、中英文操作界面、 內置使用說明及幫助等新一代技術，測試頻率為10kHz-2MHz，VGS電壓可達±40V，VDS電壓可達200V/1500V/3000V，足以滿足二極管、三極管、MOS管及IGBT等半導體器件CV特性測試分析，適用于生產線快速分選、自動化集成測試及滿足實驗室研發及分析。

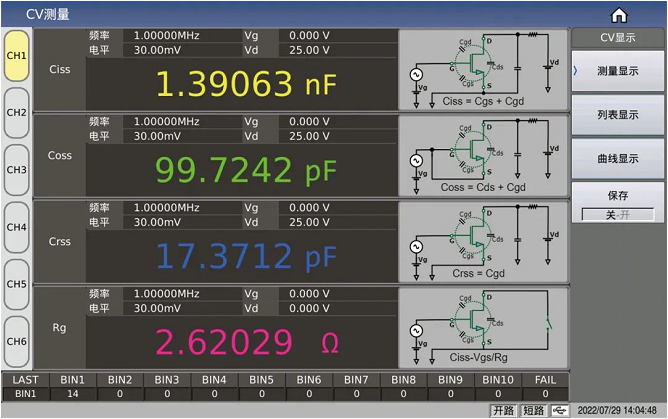

?一體化設計，四種寄生參數同屏顯示，讓細節一覽無遺

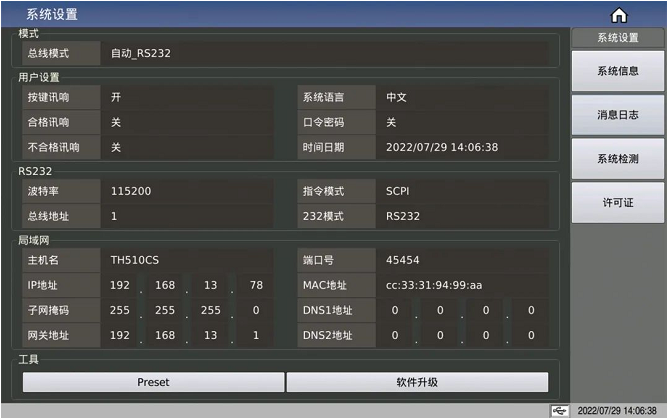

10.1英寸觸摸屏、1280*800分辨率，Linux系統、中英文操作界面，支持鍵盤、鼠標、LAN接口，帶來了無以倫比的操作便捷性。MOSFET最重要的四個寄生參數：Ciss、 Coss、Crss、Rg在同一個界面直接顯示測量結果，并將四個參數測試等效電路圖同時顯示，一 目了然。多至6個通道測量參數可快速調用，分選結果在同一界面直接顯示 。

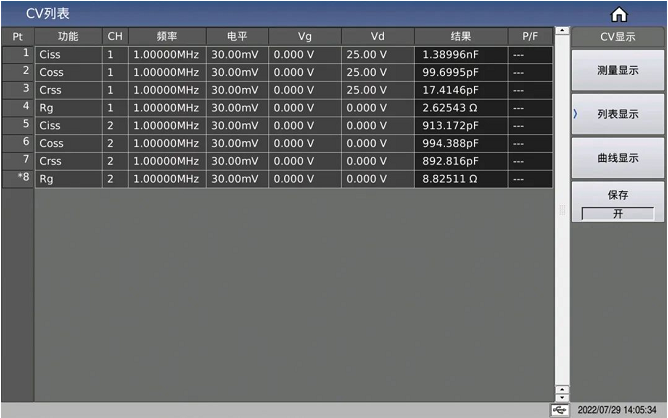

?列表測試，靈活組合

TH510系列半導體C-V特性分析儀支持最多6個 通道、4個測量參數的測試及分析，列表掃描模式支持不同通道、不同參數、不同測量條件任意組合，并可設置極限范圍，并顯示測量結果 。測量參數可快速調用，分選結果在同一界面直接顯示 。

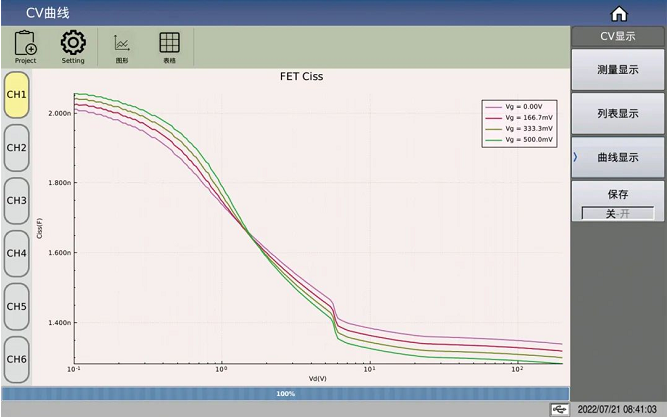

?曲線掃描功能（選件）

TH510系列半導體C-V特性分析儀支持C-V特性曲線分析，可以對數、線性兩種方式實現曲線掃描，可同時顯示多條曲線：同一參數、不同Vg 的多條曲線；同一Vg、不同參數多條曲線 。

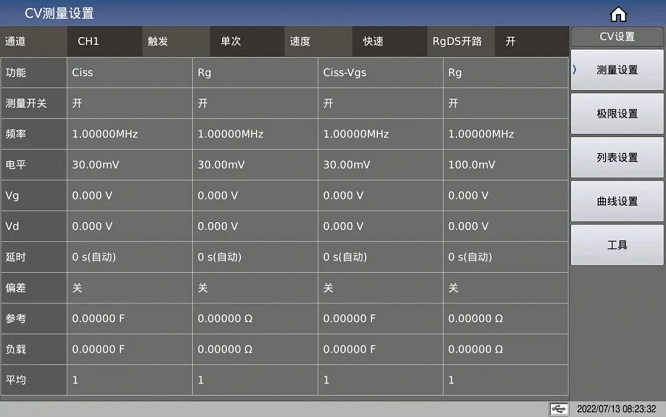

?簡單快捷設置

參數可以任意選擇，可打開及關閉，關閉參數可有效節約時間和數據傳輸；延時時間可自動設置或自行設置；柵極電阻可選漏源短路或漏源開路。采用圖形化設置界面，功能參數對應原理圖設置一目了然。

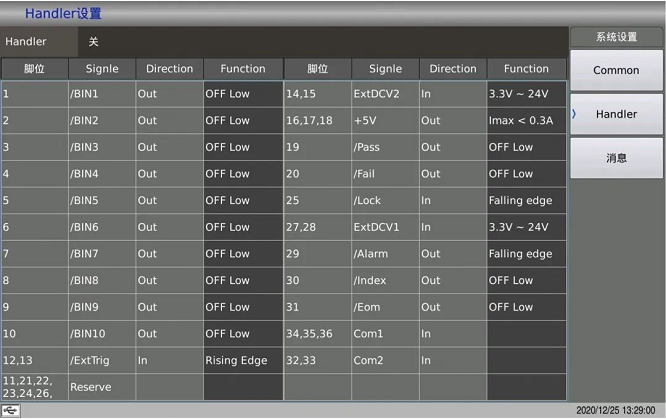

?10檔分選及可編程HANDLER接口

儀器提供了10檔分選，為客戶產品質量分級提供了可能，分選結果直接輸出至HANDLER接口。在與自動化設備連接時，怎么配置HANDLER接口輸出，一直是自動化客戶的難題，TH510系列將HANDLER接口腳位、輸入 輸出方式、對應信號、應答方式等完全可視化，讓自動化連接更簡單。

?支持定制化，智能固件升級方式
