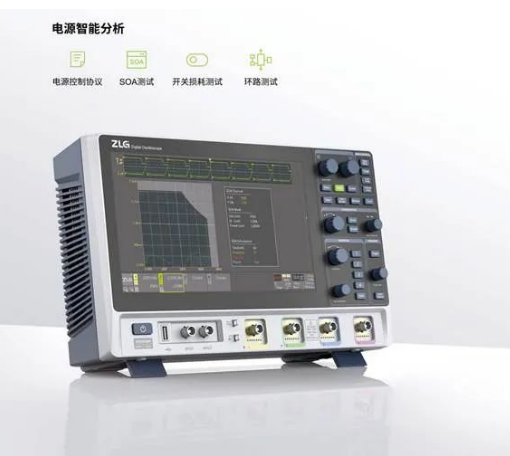

ZDS5054A示波器具備功能完善的電源分析功能，可以非常方便地測量電源輸出紋波、噪聲。
第一步：選擇合適的檔位探頭后，點擊【Auto Setup】一鍵捕獲波形信號；
第二步：點擊【通道1】進入通道界面，將通道耦合方式改為【交流】；
第三步：打開電源分析功能，選擇【輸出紋波】，測試類型可以選擇“紋波”和“噪聲”兩種，截止頻率濾除高頻成分得到紋波的主要成分，如下圖8會自動測試出紋波測量結果。

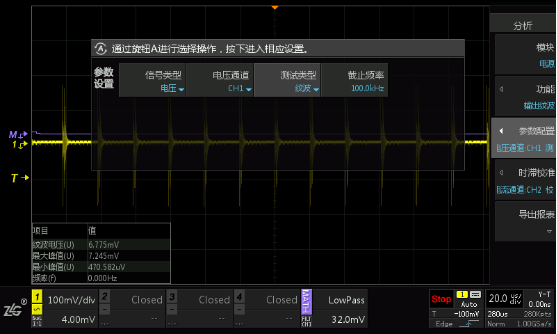

圖8 紋波自動測試功能
注：測量結果表格中有 4 個項目：
紋波/噪聲電壓：濾波后的電壓有效值；
最大峰值：濾波后的電壓最大峰值；
最小峰值：濾波后的電壓最小峰值；
頻率：濾波后信號的頻率。
關鍵詞:電源 紋波 噪聲 瀏覽量：11212
