1. 準備一臺支持USB2.0一致性分析的數字示波器：根據USB-IF協會要求，示波器需要有2GHz以上帶寬及5GS/s以上采樣率，本次使用DS70504數字示波器進行演示；

2. 準備一臺帶有USB2.0接口的電腦：需裝有USB協會高速電氣測試工具包軟件（XHCI-HSETT）；

3. 準備USB2.0測試夾具，本次使用RIGOL USB2.0一致性測試夾具（TF-USBD-STP）進行演示；

4. 準備待測高速USB設備，本次使用接口為USB2.0的U盤進行演示；

5. 準備PVA8700高速有源差分探頭；

6. USB-A公頭轉USB-B公頭電纜兩根。

連接夾具

1. 保證夾具Test開關處于關閉狀態，短接夾具短接端；

2. 將一根USB-A公頭轉USB-B公頭電纜線連接電腦的USB2.0接口與測試夾具的輸入端；

3. 將另一根USB-A公頭轉USB-B公頭電纜線連接供電設備與測試夾具的電源端（供電需為5V）；

4. 將待測的高速USB設備插入測試夾具的設備端；

5. 用PVA8700差分探頭連接測試夾具的差分探頭連接端。

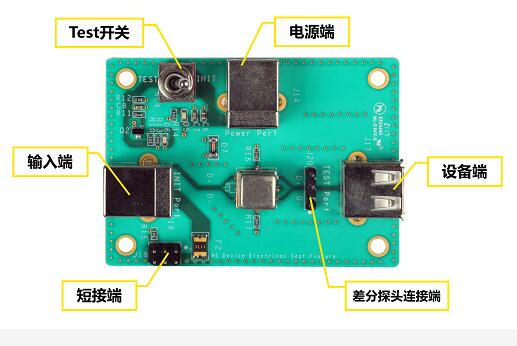

▲USB2.0一致性分析測試夾具

主機設置

1. 打開電腦的設備管理器，找到通用串行總線控制器，右擊“USB 可拓展主機控制器”，選擇“更新驅動程序”；

2. 在更新驅動程序?qū)υ捒蛑羞x擇“瀏覽我的電腦以查找驅動程序”，再選擇“讓我從計算機上的可用驅動程序列表中選取”，在彈出列表中選擇“xHCI Compliance Test Host Controller”即可完成驅動程序的切換；

3. 打開“XHCI HSETT”軟件，選擇正確的控制器，選擇設備作為高速測試對象后點擊“Test”開始測試；

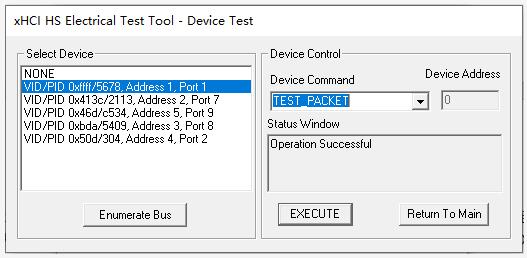

4. 在“selec Device”中選擇USB測試夾具連接的通道，在“Device Command”中選擇“TEST_PACKET”。選擇完成后點擊EXECUTE，當Status Window提示Operation Successful時，即表示成功開始傳輸所選信號；

5. 打開夾具的Test開關，此時夾具的兩個信號燈都亮起，信號即開始傳輸，可通過示波器獲取信號進行一致性分析。

進行實測

1. 主機開始向USB高速設備發送數據包后，調節示波器的觸發、時基和垂直檔位以便于觀察波形；

2. 點擊導航菜單中的USB2.0，打開USB2.0一致性分析界面，在待測設備菜單中選擇被測設備為設備，信號類型為高速，并根據實際情況選擇信號端點，“近端”和“遠端”的選擇取決于被測設備和測試端口的距離，本次演示為遠端;

3. 點擊測試項目，在測試項目中可以選擇需要測試的測試項，本次測試默認全部測試；

4. 點擊設置分析切換到配置界面，本次采用差分探頭，所選差分信源為CH1，點擊自動設置，即可按照配置信息中的內容，自動設置示波器；

5. 點擊啟動測量即可開始測量，獲取測試結果；

6. 測量結果可以通過報告導出界面，點擊保存導出到機器內存中或者外部存儲器中。

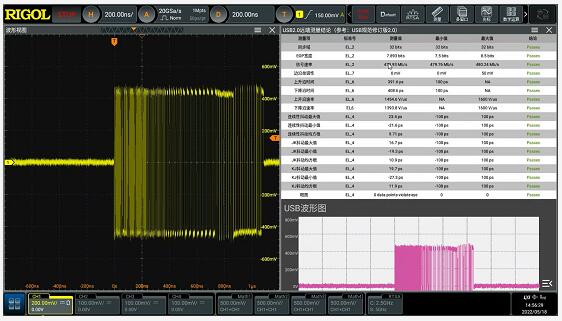

▲測試結論界面
