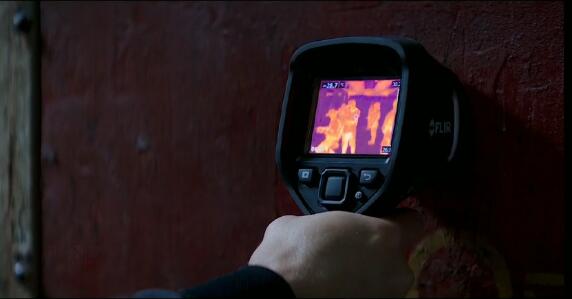

相信看過《速度與激情：特別行動》的菲粉們，都知道小菲客串電影的這一幕，強森通過FLIR熱像儀直接看透墻后的人，這樣的效果是真實存在的嗎？熱像儀都可以穿透哪些東西呢？

Q1、熱像儀能直接穿透墻壁嗎？

小菲明確告訴大家，從目前的技術來說，熱像儀是不能穿透絕大多數鋼筋混凝土材質墻壁的！“藝術源于生活，而高于生活”，這個電影是夸大了熱像儀的穿透效果。在我們的生活中，墻壁一般是非常厚的，紅外波段的透射率足以阻擋另一面的紅外線輻射。如果你把一個紅外熱像儀指向一堵墻，它會探測到墻的熱量，它后面的熱量就“鞭長莫及”了。但是，如果墻里面的東西能夠引起足夠的溫差導致的熱傳導，紅外熱像儀也是能夠在墻的表面上感應到它的。比如：建筑維護專業人員經常使用熱像儀來檢測漏水（蒸發作用）或隔熱層（熱傳導率變化）缺失等問題，而無需拆墻來評估問題。

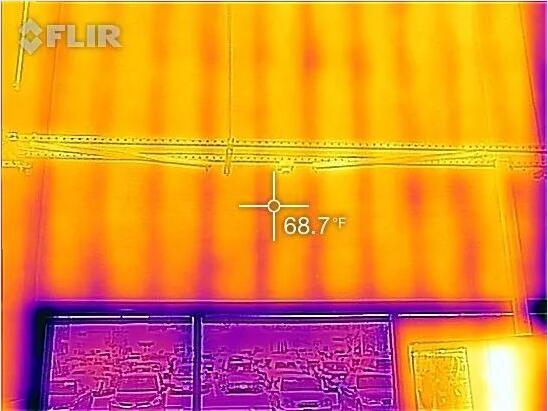

墻內的螺柱（垂直線）比隔熱層冷，導致墻表面的溫差

Q2、熱像儀能穿透煙霧嗎？

紅外熱像儀是可以穿透一定程度的煙霧（固體小顆粒）探測到熱量的，雖然煙霧中的煙塵顆粒有效地阻擋了可見光，但卻擋不住紅外線輻射，目前紅外熱像儀就廣泛應用到消防行業。比如，FLIR K系列紅外熱像儀就專為消防員在工作中遇到的極端高溫和濃煙環境設計，在明亮的LCD上可以顯示清晰的熱圖像，讓消防員能夠輕松地穿過煙霧火災并且做出正確決策。

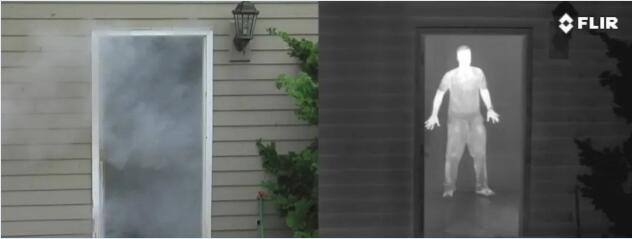

門口的人被煙霧遮住，肉眼看不見，卻很容易被熱像儀探測到

當然由水汽凝結的霧，熱像儀也是能穿透的。由于水滴的輻射散射，霧和雨可能會限制熱像儀的拍攝范圍，但在許多情況下，熱像儀還是比可見光相機或人眼更能穿透雨霧，這也是汽車制造商將熱像儀納入自動駕駛汽車傳感器套件的原因之一。（但值得注意的是：相比固體小顆粒，水汽造成的霧較難被紅外穿透）

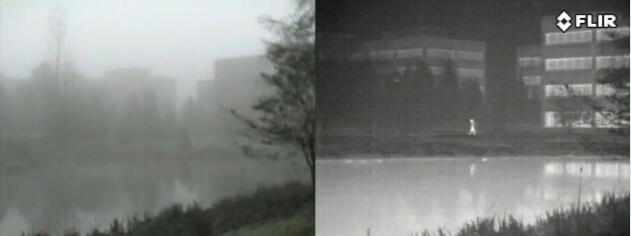

在很多情況下，熱像儀比可見光相機更清晰地探測到霧中的物體

Q3、熱像儀能穿透玻璃嗎？

使用熱像儀拍攝玻璃，我們會發現一個有趣的現象：玻璃就像一面反射紅外輻射的鏡子，如果你把熱像儀對準窗戶，你不會看到玻璃另一邊的任何東西，但你會得到一個很好的熱（鏡面）反射。這是因為玻璃是一種在紅外波段下高反射率材料，這意味著它能顯示物體的反射溫度，（而我們能看到玻璃中紅外的鏡像，是因為光滑玻璃的表面在發生紅外波段的鏡面反射）而不是讓紅外輻射穿透。同樣的原理也適用于其他反光材料，比如拋光金屬。

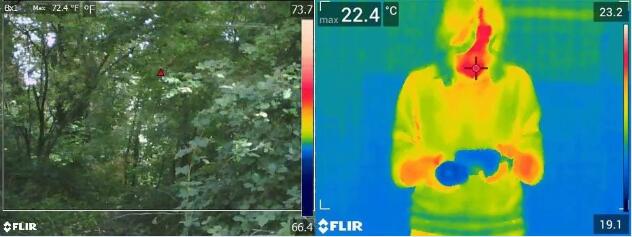

通過數碼相機能透過玻璃看到外面的樹木，而熱像儀看到的是攝影師反射的熱量

Q4、熱像儀能直接穿透混凝土嗎？

這個問題的答案基本上與能否穿透墻壁相似，但熱像儀可能探測到混凝土內部的某些東西，比如管道或輻射加熱導致的與混凝土表面的溫差，這樣就可以被紅外熱像儀捕捉到！

地暖管道在混凝土地板下清晰可見

Q5、熱像儀能直接穿透金屬嗎？
