本文向大家介紹利用Fluke 2638A數據采集器校準直流穩定電源的校準方案，可一次進行多臺電源的測試，不僅大大提高了直流穩定電源校準系統的準確性，還提高了工作效率。

直流穩壓電源傳統校準方案

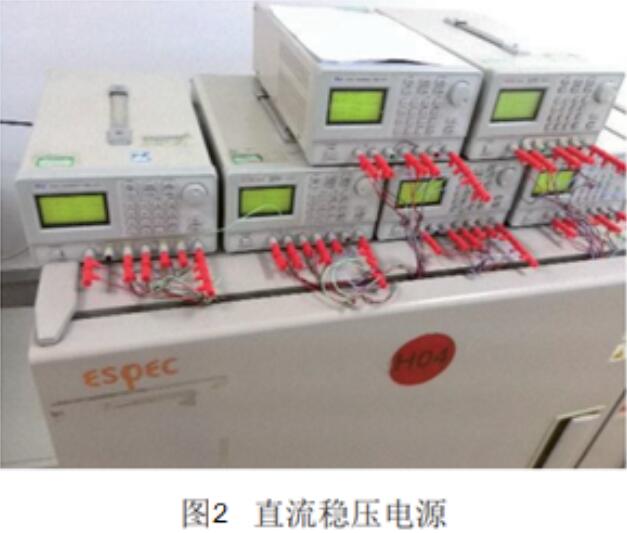

直流穩壓電源將電網的交流電壓通過內部的變壓器、整流、濾波、穩壓、保護等電路變成可調的直流電壓輸出，輸出精度雖然不高，但具有一定的帶載能力，可以為控制和測試系統、線路板或工業控制設施等負載提供直流電能，是工業生產、研發測試等常用設備。穩壓電源供電質量的優劣、直接影響到控制系統能否正常工作和研發測試是否能正常開展。因此，為了保證穩壓電源的性能和品質，需要定期對穩壓電源進行測試和校準。

直流穩壓源是直流穩定電源的一種，根據《JJF1597-2016直流穩定電源校準規范》，直流穩壓源周期校準主要項目有：直流電壓測量值示值誤差 、穩定電壓設置值示值誤差、穩壓輸出負載效應或負載調整率、穩壓輸出源電壓效應或源電壓調整率、穩壓輸出短期穩定性（最短 10 min，最長 8 h）、穩壓輸出周期和隨機偏差 （20 Hz~20 MHz）（即交流紋波）。

按照這個校準規范的要求，構建直流穩壓電源檢定系統所需的儀器包括：

1、直流電壓表和電流表，用于測試直流穩壓電源輸出電壓和負載電流，驗證其準確度誤差及穩定性。

2、交流電壓表：測量直流穩壓電源的交流供電電壓和直流輸出電壓的交流紋波。

3、可調交流穩壓電源：提供額定交流供電給被測穩壓電源，具有一定可調范圍用于驗證被測直流穩壓電源的源電壓負載調整率。

4、滑線電阻器或電子負載：作為被測穩壓電源的負載，產生負載電流，配合驗證源電壓和輸出電壓的負載調整率。

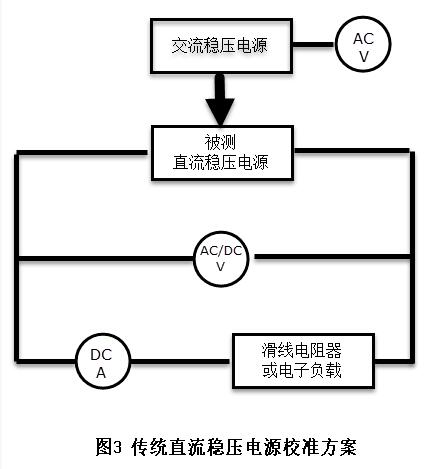

根據校準規范，傳統的方案組成如圖 3所示，檢定一個穩壓電源就需要多塊電壓表和電流表，如果穩壓電源的輸出通道多，或者有多臺穩壓源需要校準，校準就不得不重復多次，時間耗費多，效率低下。

改進的直流穩壓電源校準方案

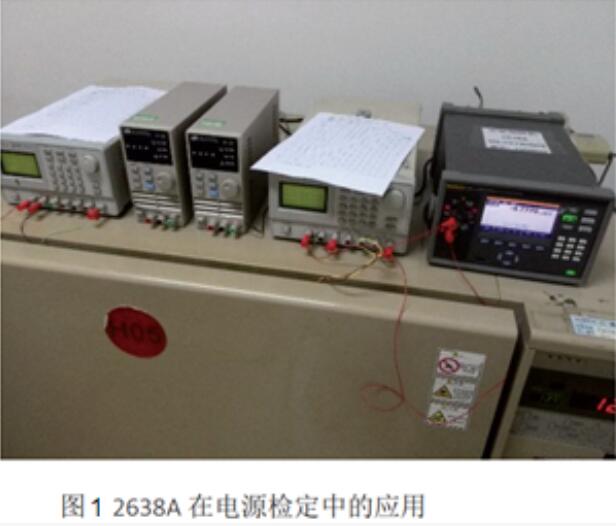

為了提高效率，我們可以利用Fluke 2638A數據采集器來對上述直流穩壓電源的校準方案進行改進。

2638Ａ由美國福祿克公司生產，單臺具有三個插槽，每個插槽可以配置一個測量模塊。每個測量模塊又有20個通用測試通道，可以配置為交直流電壓、電阻、電流（需分流器）、溫度等測試功能，另外還有2個專用電流測試通道。它的前面板還有一個模擬通道，如果三個模塊都配置的話，單機最多有67個測量通道。2638A的內部核心是六位半的數字多用表，準確度足以滿足校準各類直流穩壓電源的要求。

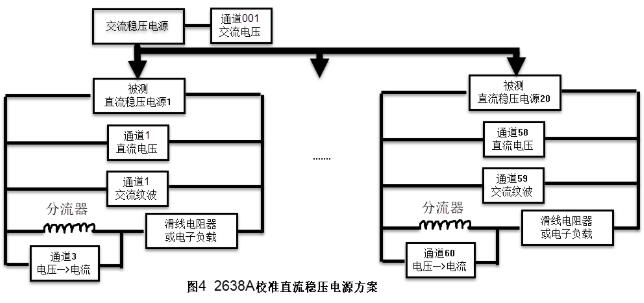

每臺直流穩壓電源直流電壓輸出需要配置一個通道進行監測（通道1），直流電壓輸出的交流紋波需要配置另外一個通道進行監測（通道2）、 直流電壓輸出接負載后的輸出電流（通道3）一般比較大，可以考慮用外部分流器并用數采的一個電壓通道進行監測，這樣一臺穩壓電源輸出部分至少需要三個監測通道，第二臺電源再順序連接接下來的3個通道，那么單臺2638A 60個通用測試通道可同時進行20臺電源的校準工作，2638A的前面板測試通道（001）可以監測可調交流穩壓電源電壓輸出，確保交流供電在額定電壓和可調范圍上下限變化，并配合驗證各臺直流穩壓電源的源電壓調整率等校準參數的準確性。

2638A不僅可以快速手動配置和操作，也可通過程控接口利用FLUKE DAQ軟件或用自編程序?qū)崿F(xiàn)自動采集控制的自動化，實現快速高效一致的采集記錄，無需人工手動記錄或電腦錄入，進一步簡化了校準流程，大大提升了效率，既可用于用戶實驗室校準，也適用于電源生產線測試。
