5G終端射頻測試項解讀: 開關時間模板


  來源: 安立通訊科技Anritsu 時間:2021-08-25 編輯:清風
分享到:

?

Note2:n28開關時間模板用例測試30M的時候只測試低高信道。因?yàn)?8.508-1規范只規定了低高信道。由于n28的上下行間隔比較窄,對雙工器要求比較高,上行可能會對下行產生干擾,所以全頻段的n28是需要兩個硬件通路,一個n28A(703MHz~733MHz),一個n28B(718MHz~748MHz)共同支持了一個完整的n28。n28A和n28B的頻率范圍都是30MHz,所以如果n28 30MHz時只測試高低信道,相當于測試的時n28A和n28B的中信道,實際上能完全覆蓋整個射頻通路。


測試步驟

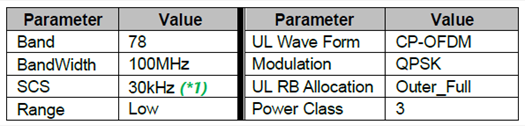

以下圖場景為例,基于安立MT8000A測試儀分解6.3.3.2的測試步驟:



一鍵設置注冊參數:

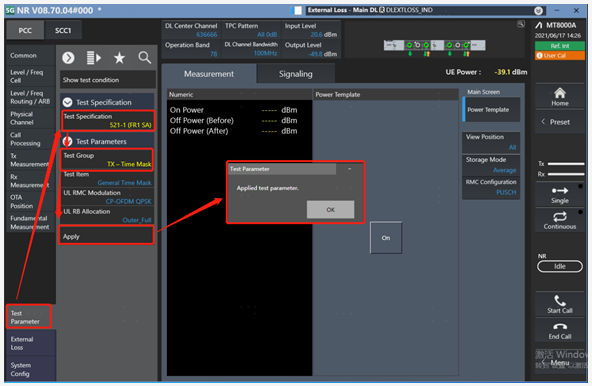

在MT8000A的測試軟件界面左下方點擊Test Parameter ,在子菜單Test Specification選擇521-1(FR1 SA) ,在下方Test Parameter選項里針對Test Group選中TX-Time Mask,然后點擊 Apply ( 點擊Apply 后會覆蓋部分參數設置,所以需要先執行這一步)。



完成基本的注冊設置


將終端 “射頻測試座” 通過射頻線連接至MT8000A測試口(默認Slot1 main1口)


重啟終端或飛行終端,等待終端自動連接上MT8000A,NR狀態顯示為Connected

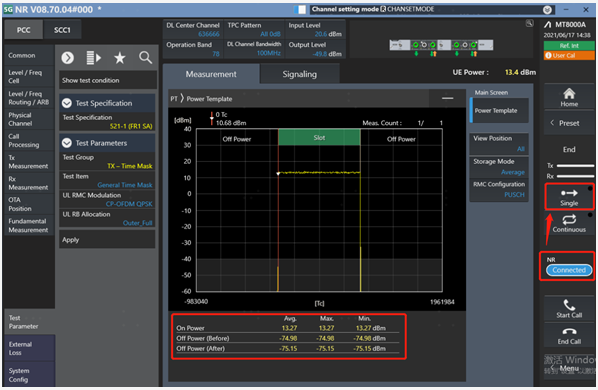

點擊Single進行測量, 讀取并記錄測試值(下圖為測試結果圖)



測試要求

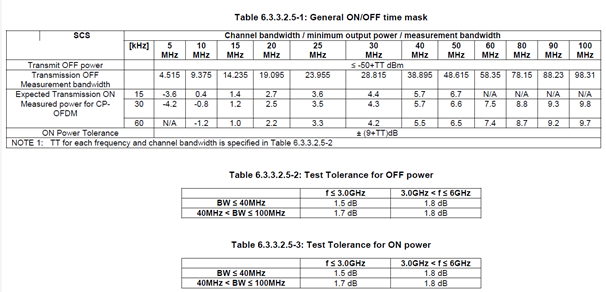

根據TS 38.521-1 Table6.3.3.2.5-1要求,ON POWER必須在期望功率+/-9+TT的范圍內,OFF POWER必須小于-50+TT dBm。

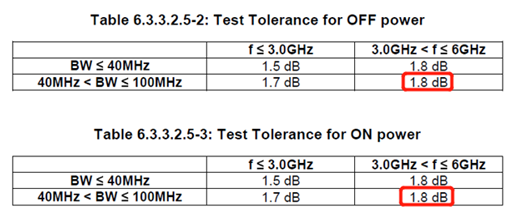

以n78 30K SCS100M場景為例:n78 TT=1.8dB (如下圖所示),故ON POWER門限應為 “9.8-9-1.8” ~ “9.8+9+1.8” =-1dBm ~ 20.6dBm;OFF POWER門限應為 ≤-50+1.8= -48.2dBm



每個頻率和帶寬的TT可以參考Table 6.3.3.2.5-2
