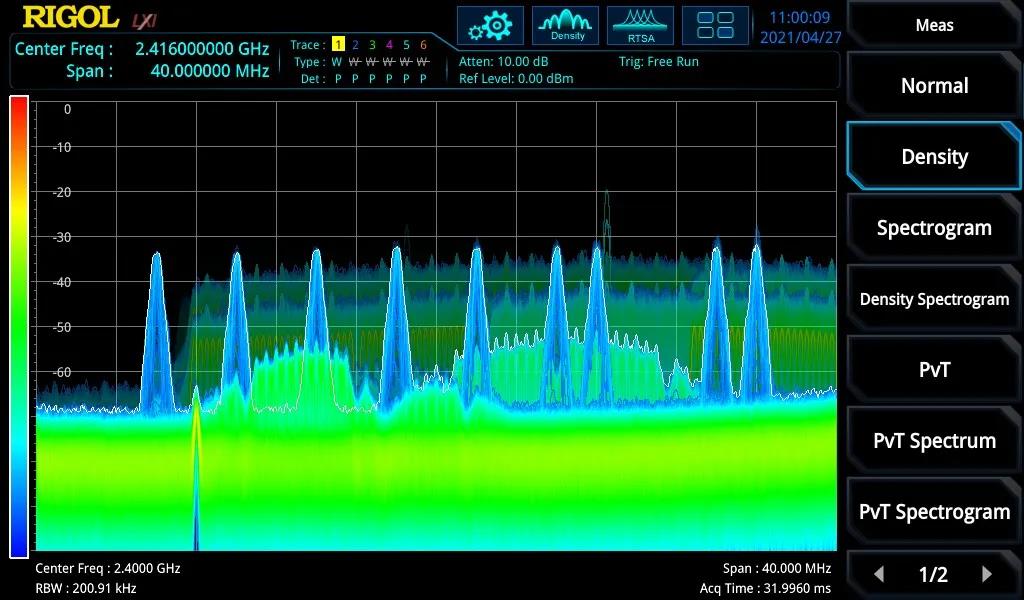

圖4中，2.4GHz頻段下，有WLAN信號，藍牙傳輸信號，同時還有多個重復率低，頻段寬的信號覆蓋整個頻段。傳統的單色掃頻頻譜，當存在多個不同的同頻段信號時很難查看存在哪些信號，甚至根本不能分辨不同的信號。應用概率密度譜，整個問題就很容易解決了。

圖4 概率密度譜分辨同頻信號

在兩個隨時間變化的信號重疊時， 概率密度譜可以簡便地顯示不同的信號。在上圖中， 我們可以非常容易地把同一條通道上多個重疊的信號區分開來。信號顏色告訴我們每個信號出現的頻次情況，信號的明暗度告訴我們每個信號出現的時間信息。

另外，我們還可以很容易地分析出，發生頻次低的類似噪聲的寬帶信號干擾了所有其它信號，而且從顯示屏上可以很容易看出哪個信號比干擾信號能量強，哪個信號比干擾信號弱。

觀察擁擠的頻譜

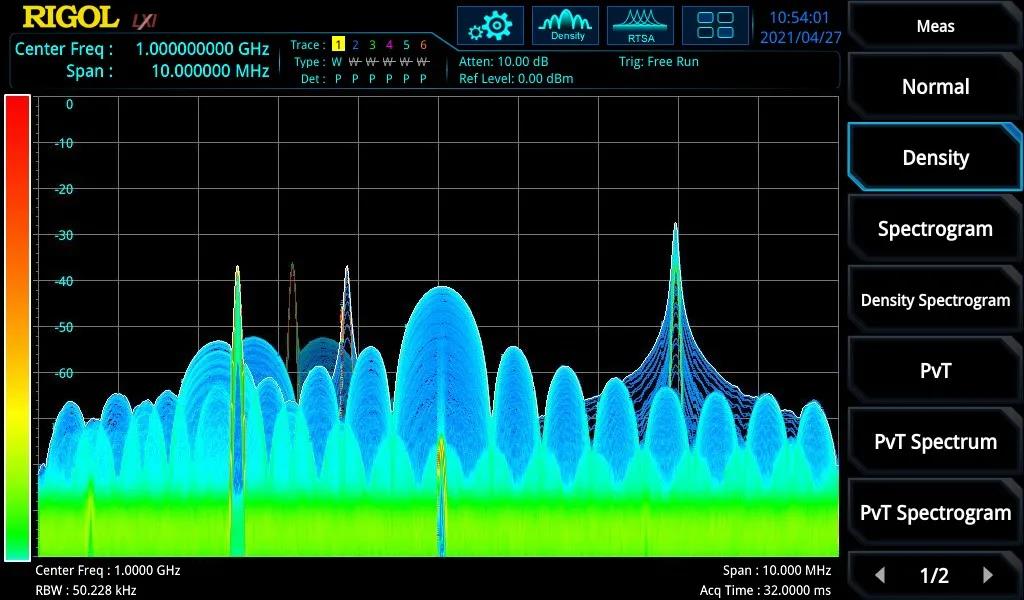

圖5 概率密度譜觀察擁擠頻譜

圖5是某些動態變化的信號、瞬態突變信號以及同一頻段范圍內多個信號分時顯示的示例。如果不能有效地查看所有這些信號，我們可能不知道它們是否在有效地分時工作或是否會相互帶來嚴重干擾。

概率密度譜不僅可以幫助我們查看以前無法分開顯示、甚至根本無法顯示的時變RF信號，甚至可以精準分析信號包含的具體信息，即使在其完全重疊時，概率密度譜顯示畫面仍可以分辨和揭示隨時間變化的多個信號的屬性，可以清楚地分辯和查看其發生的幅度和頻率。在傳統單色顯示中，是不可能呈現這種結果的。

總結

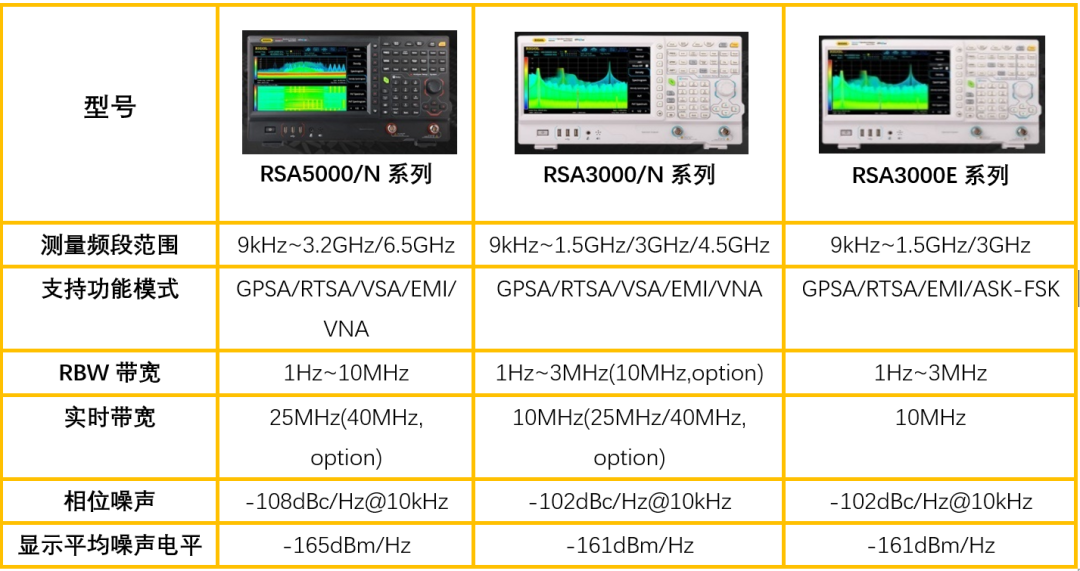

上述演示的概率密度譜，僅僅是RIGOL RSA系列實時頻譜分析儀的一項小小功能，實時頻譜儀的更多玩法，我們一起來探索吧！
