芯片在當前國際科技戰的大時代背景下，無疑是C位的話題。無論是國家的大筆專項基金，還是民間的熱錢，都在積極涌入，高校和研究所建設的半導體實驗室以及IC設計公司如雨后春筍。
但大家在憧憬美好愿景的同時，也不得不面對骨感的現實。畢竟芯片設計、制造工藝先進、產品的性能穩定可靠、產品的迭代升級是贏得客戶和市場認可的首要條件。一款芯片的發貨量超過數十萬、甚至千萬片才有得賺，但如果如此大量的芯片有潛在的質量隱患，或者冒險采用一款沒有被市場充分認可的芯片，可能要準備拼上所有家當了！

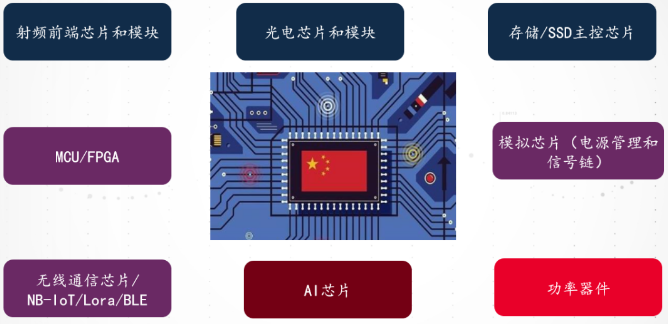

按照應用場景和使用領域，典型的有射頻芯片、光電器件與芯片、SSD主控芯片，以及MCU、藍牙BLE、模擬芯片，最近幾年功率器件（第三代或?qū)捊麕О雽?dǎo)體器件），AI芯片也異軍突起。
芯片利用特殊的工藝，將晶體管、電阻、電容等成千上萬元件集成在硅基片上而形成的具有一定功能的器件，因此，元件的物理特性對芯片的性能尤為重要，如采用的材料和工藝不同，元件特性和芯片性能迥異！

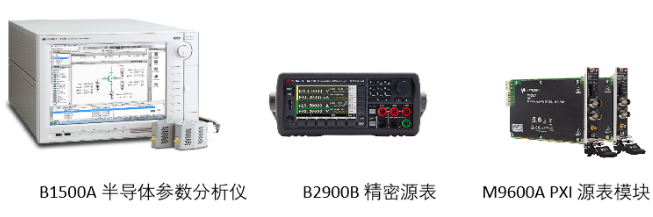

芯片的電特性參數測試，最普遍用到的設備包括半導體參數分析儀和精密源表SMU等。例如作為行業標準的Keysight B1500A半導體參數分析儀，B1505A 功率器件參數分析儀，還有B2900B系列源表，以及多通道的 PXI 源表模塊等等。
電流測試范圍從0.01fA至1500A，最高電壓至10KV；最快10nS脈沖激勵和200MSa/s 采樣速率；IV和CV測量；單臺儀表多達90通道，支持豐富的探針臺擴展接口或封裝，內置豐富半導體器件和模型庫的測試和分析軟件Easy Expert等。

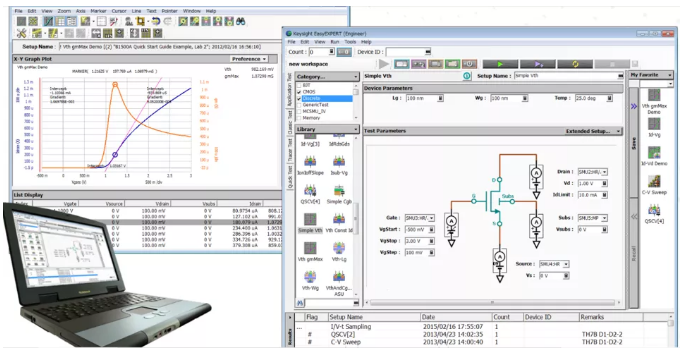

Easy Expert半導體器件模型庫和分析軟件

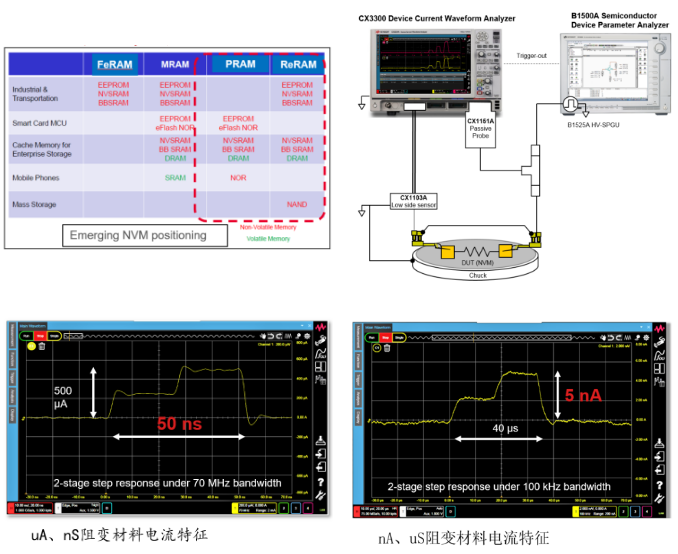

這些武裝到牙齒的測試設備，雖然可以滿足絕大多數元件的參數測量和分析，但當新的技術出現后，如新型“阻變ReRAM”或“相變PRAM”存儲芯器的測試，這些手段無法滿足電流信號的脈沖寬度和幅度的測量。CX3300器件電流波形分析儀也由此而誕生，它可實現1GSa/s采樣率，200MHz帶寬，低至150pA電流測量就此誕生！如下圖：
? 1GSa/s 采樣率，200MHz帶寬
? 14/16比特分辨率
? 100A至150pA電流測量
? 低至400nV電壓本底噪聲
? 100小時連續波形捕獲

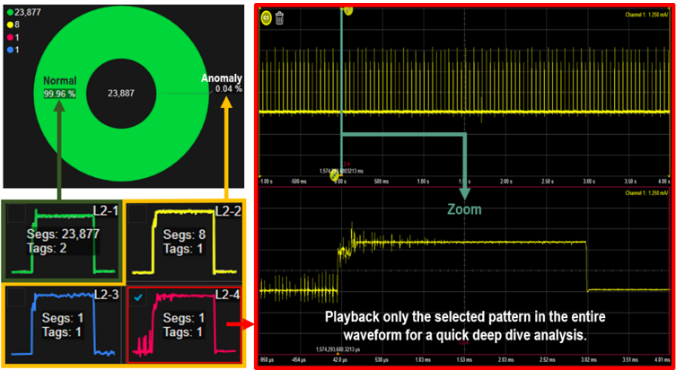

? AI人工智能波形識別

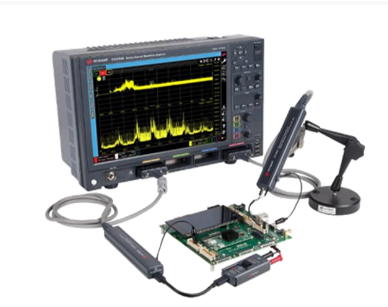

除了存儲芯片和存儲材料的測試，CX3300以廣泛應用于ECU、MCU、GPU、FPGA處理器芯片，LoRa、BLE、5G無線芯片，腦電波、物聯網、MEMS傳感器等應用領域，測量分析這些噪聲極低、幅值范圍大、信號帶寬要求高的動態電流波形。

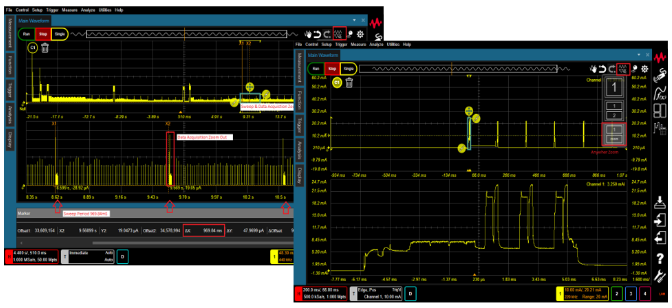

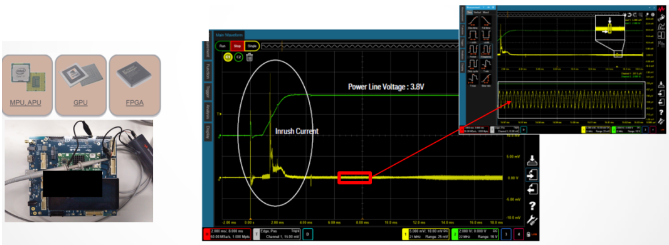

MCU 處理器芯片電流波形分析
LoRa 芯片電流波形和低功耗藍牙BLE電流波形分析

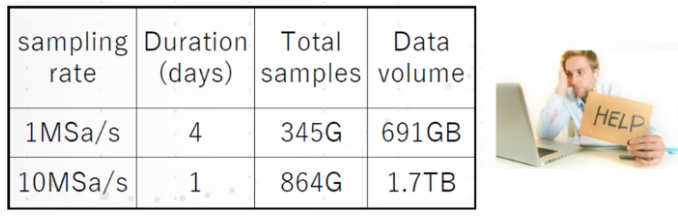

CX3300 電流波形的數據記錄儀，憑借其超強的存儲能力，可實現在最高10MSa/s采樣速率下，連續100小時的波形測量，以測量芯片上時間工作的可靠性，發現其中可能的異?，F(xiàn)象，幫助工程師消除設計隱患。
